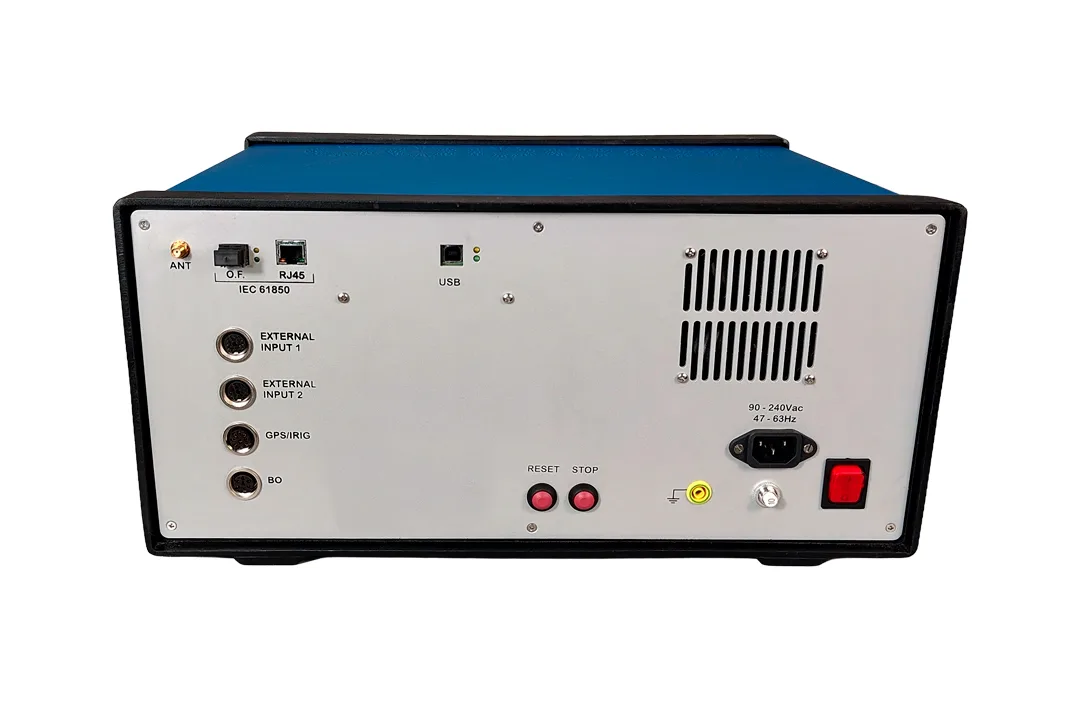

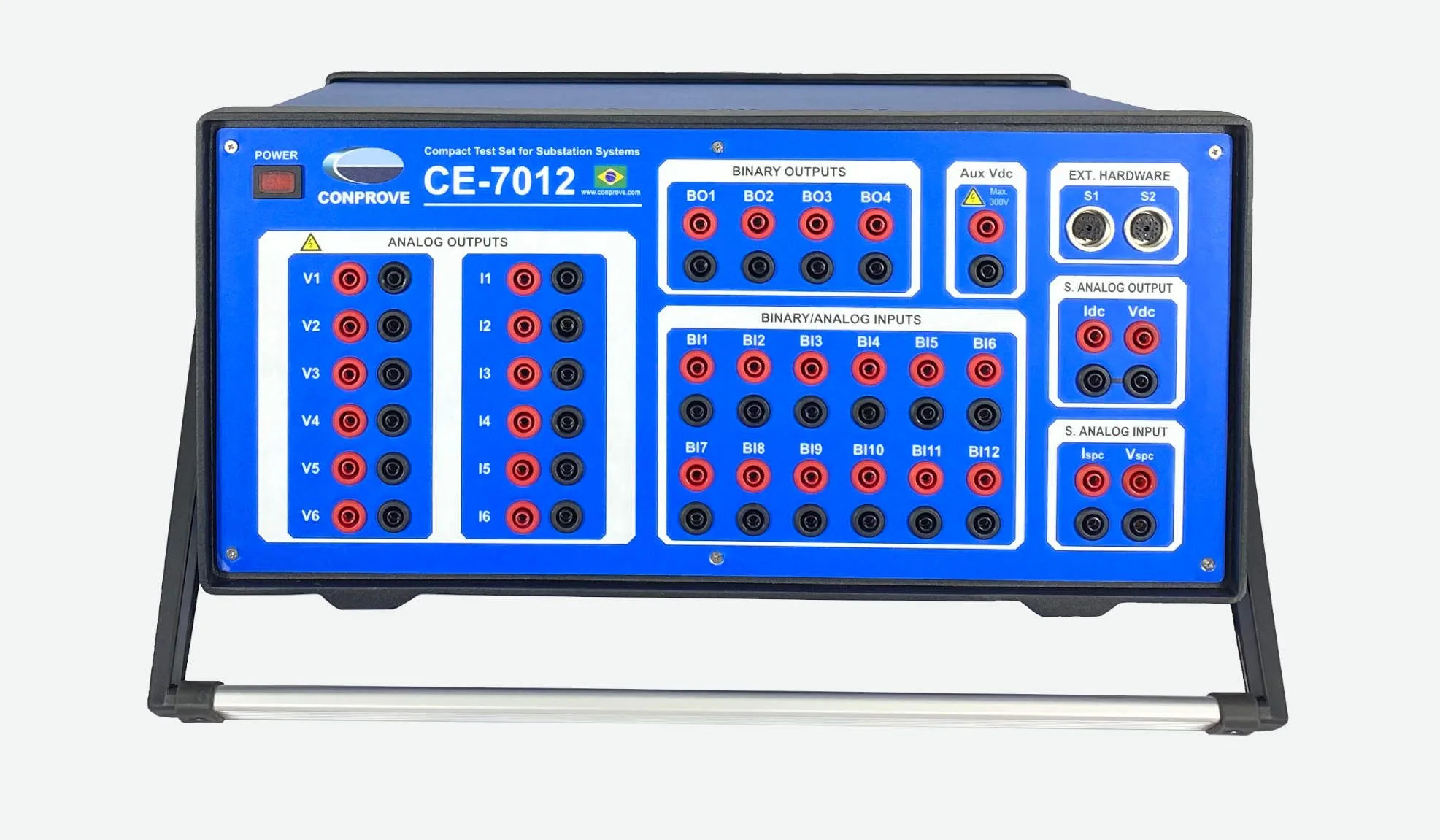

    CE – 7012

    CE – 7012

    Testador Compacto para Sistemas de Subestações (Níveis Primários e Secundários) Microprocessado com Suporte Total a Norma IEC 61850

    Descrição

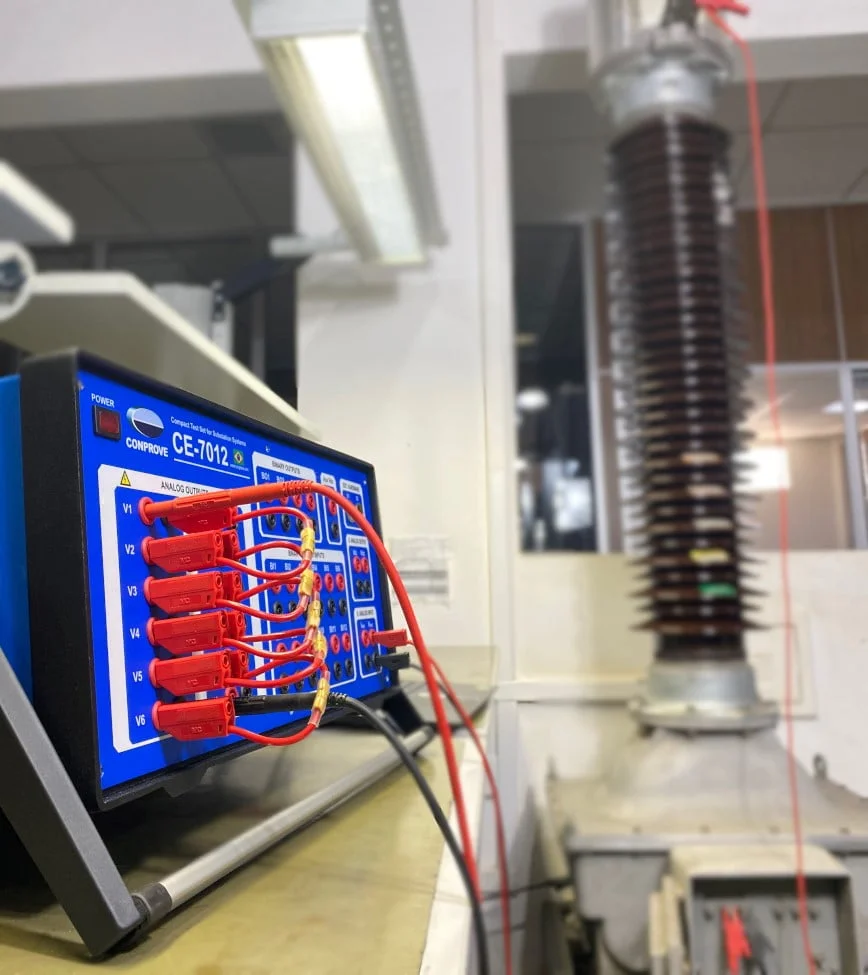

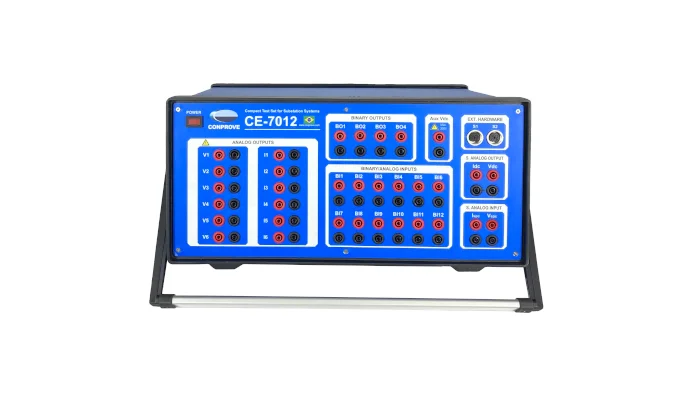

    O CE-7012 é uma ferramenta versátil que engloba diversas funcionalidades em um único equipamento para testes do sistema elétrico. Este instrumento portátil, ideal tanto para campo quanto para laboratório, é capaz de testar/calibrar/aferir os mais diversos tipos de equipamentos seja em níveis primários ou secundários.

        Em níveis primários pode ser utilizado para testar transformadores de corrente (TC), transformadores de potencial (TP), chaves, secionadoras, disjuntores, aterramentos e transformadores de força.

        Para níveis secundários pode ser utilizado para testar relés: eletromecânicos, estáticos ou microprocessados. Devido a sua alta precisão na geração dos sinais utiliza-se para aferição de transdutores e qualímetros. Outra funcionalidade é na oscilografia de disjuntores.

        Possui 6 canais de corrente e 6 canais de tensão de alta precisão para realização dos mais diferentes testes. Sendo totalmente controlado por software (instrumentação virtual), permitindo testes manuais e automáticos. Utiliza Processamento Digital de Sinais (DSP) para a criação das formas de onda, permitindo frequências  até 3 KHz continuamente.

        Realiza testes de relação de transformação (TTR), faz a medição da resistência de enrolamento, da resistência de contato (Microhmímetro) e da resistência de isolação (Megometro). Levanta a curva de saturação de TC’s e verificação da polaridade de forma automática.

        Com soluções de software para testes da mais diferentes funções de relés de proteção: Sobrecorrente, Diferencial, Distância, Direcional, Sequência Negativa, Sobre e Sub Frequência, Sob e Sub Tensão, entre outras. Com criação automática dos relatórios de testes e comparação com suas características de modo a indicar se o resultado está aprovado.

        Realiza testes de IED’s com o protocolo IEC 61850 recebendo e enviando mensagens GOOSE e Sampled Value (SV). Compara os tempos entre o contato tradicional (fiação de cobre rígida) e o envio do evento via rede ethernet através de msg GOOSE. Permitindo o teste de qualquer função de proteção através de msg’s GOOSE. Avalia possíveis diferenças entre o sinal analógico com as msg de SV.

        Ideal para uso em testes de aceitação em fábrica (TAF) e testes de aceitação em campo (TAC).

    Trabalhamos com a venda e locação deste instrumento, consulte-nos.

    BENEFÍCIOS

    Custo Benefício

    Equipamento de alta tecnologia com o melhor custo benefício do mercado.

    Suporte Técnico

    Nós fazemos a sua vida mais fácil através de um suporte de aplicação especializado.

    Multifuncional

    Dispositivo permite ensaio em relés, transdutores, medidores, TC’s, TP’s, disjuntores e transformador de força.

    Leve e Compacto

    Equipamentos de fácil manuseio e transporte. Acompanhe case com rodinhas.

    Treinamento

    Cursos personalizados e práticos “mão na massa” com número reduzido de participantes.

    Alta Precisão

    Total controle de geração nos valores de corrente, tensão, ângulo, frequência e harmônicos com alta precisão.

    Medições

    Funcionalidade de medições de qualidade de energia e oscilografias digitais já inclusas.

    Fácil Operação

    Desenvolvido para técnicos e engenheiros, com fácil utilização e rápido aprendizado.

    Automatismo

    Softwares automáticos para testes. Aumento de produtividade com ganho de eficiência com redução do tempo do ensaio.

    Plano de Testes

    Ganhe tempo automatizando e realizando todos os testes que precise de uma só vez!

    Todos os Relés

    Teste desde relés eletromecânicos com elevado burden até os mais tecnológicos IED’s.

    Sincronização

    Possibilita sincronização temporal via: GPS; IRIG; PPS e IEEE 1588 (PTP).

    Instrumentação Virtual

    Software altamente amigável e intuitivo, com uma grande variedade de aplicativos para todas as necessidades.

    Versatilidade

    Realiza os mais diversos testes, desde as funções mais básicas até as mais avançadas.

    Tradição

    Empresa com 36 anos de história. Quinta geração de equipamento de teste.

    Guia de Aplicações

    Possui tutoriais e videoaulas com as mais diversas aplicações.

    Smartgrid

    Solução perfeita para testes em smartgrid e geração distribuída.

    Templates

    Modelos prontos de acordo com a funcionalidade de cada relé diferencial ou de distância.

    Relatório

    Todos os softwares geram relatórios automáticos que podem ser salvos em PDF ou no Word®.

    Multi Idioma

    Software e relatórios dos ensaios configurados em: Português, Inglês ou Espanhol.

    Confiabilidade

    Equipamento robusto, desenvolvido para as maiores exigências da operação no campo.

    BENEFÍCIOS EM TESTES DE PRIMÁRIO

    Transformador de Corrente

    Analisa relação de transformação, resistência de enrolamento, curva de saturação e mais…

    Transformador de Potencial

    Verifica relação de transformação, polaridade, teste de burden e mais…

    Transformador de Força

    Analisa relação de transformação, medição ôhmica, verificando defasagem angular e mais…

    Disjuntor

    Verifica tempo de chaveamento dos pólos e dos contatos auxiliares, resistência de contato e mais…

    Resultados Rápidos

    Realiza o estudo com muita eficiência devido à alta velocidade dos ensaios.

    Teste em Campo

    Equipamento leve, portátil e resistente, ideal para ensaios em campo ou laboratório.

    Alta Corrente

    Equipamento leve, portátil e resistente, ideal para ensaios em campo ou laboratório.

    Setup Ilustrativo

    Esquemas gráficos das conexões dos cabos de ensaio.

    IEC 61850 / IEC 61869-9

    Ensaios de TC’s e TP’s não convencionais.

    Subestações

    Ideal para comissionamento e manutenção de ativos de subestações.

    Operação Segura

    Equipamento desenvolvido com várias proteções para evitar qualquer dano.

    Multi Sistemas

    Realize ensaios em dois sistemas trifásicos simultaneamente.

    Multifuncional

    Substitui vários dispositivos de testes individuais.

    Downloads

    Software de Controle

    O controle da mala de teste é feita através do software Conprove Test Center “CTC”. Nele o usuário possui acesso a diversos aplicativos para ensaios manuais e automáticos das principais funções de proteções de relés, medidores, transdutores, transformadores de corrente, transformadores de potencial, transformadores de força e disjuntores. São milhões de linhas de codigo para tornar o seu trabalho mais fácil.

    Depoimentos

    Vídeos

    Qualidade Comprovada

    – Integração com a cadeia de suprimentos garantindo a qualidade dos materiais aliado a testes de recebimento;
    – Boas práticas de gestão individual e ambiental no manuseio de componentes e PCBs;
    – Ensaios de conformidade e segurança (IEC 61000-4-x, CISPR 16-x, IEC 60068-2-x, IEC 61326 e IEC 61010);
    – Case de transporte de altíssima durabilidade (MIL-STD 810F, FED-STD-101C e ATA 300);
    – Laboratório próprio contendo padrões de medição de classe internacional com certificado RBC (Rede Brasileira de Calibração);
    – Rigoroso controle de qualidade assistido por software;
    – Emissão de certificado de calibração com rastreabilidade à RBC;
