A digitalização das subestações transformou profundamente a forma como os sistemas de proteção, automação e controle operam. A substituição gradual dos sinais convencionais por comunicações digitais baseadas na norma IEC 61850 trouxe ganhos significativos em flexibilidade, interoperabilidade e eficiência operacional.
Por outro lado, essa transformação também criou um novo desafio: garantir a disponibilidade e a confiabilidade da infraestrutura de comunicação responsável pelo funcionamento dos sistemas de proteção.
Em uma subestação digital, a rede de comunicação passa a desempenhar um papel tão importante quanto os próprios equipamentos de proteção. Uma falha na transmissão de mensagens GOOSE, problemas de sincronismo PTP ou perdas de Sampled Values podem comprometer diretamente o desempenho das funções de proteção e controle.
A necessidade do monitoramento contínuo
Diferentemente das arquiteturas convencionais, nas quais grande parte dos sinais trafegava por cabeamento dedicado, as subestações digitais dependem de redes Ethernet para o intercâmbio de informações críticas.
Entre os principais serviços monitorados em uma rede IEC 61850 estão:
- Mensagens GOOSE (Generic Object Oriented Substation Event)
- Sampled Values (SV)
- Sincronismo de tempo via PTP (Precision Time Protocol)
- Redundância de rede através de PRP
- Comunicação MMS (Manufacturing Message Specification)
- Supervisão de Logical Nodes
A indisponibilidade ou degradação de qualquer um desses serviços pode impactar diretamente a operação da instalação.
Por esse motivo, o monitoramento contínuo deixou de ser apenas uma recomendação técnica e passou a ser uma necessidade operacional.
Requisitos do ONS para monitoramento de redes
A crescente relevância do tema levou o Operador Nacional do Sistema Elétrico (ONS) a incorporar requisitos específicos para monitoramento e diagnóstico de redes de comunicação em subestações digitais.
O Submódulo 2.11, item 7, estabelece diretrizes relacionadas à supervisão dos sistemas de comunicação utilizados em instalações baseadas na IEC 61850.
Atender a esses requisitos exige ferramentas capazes de acompanhar continuamente o comportamento da rede, identificar falhas, registrar eventos e fornecer diagnósticos rápidos para as equipes de operação e manutenção.
A solução CONPROVE para monitoramento de redes IEC 61850

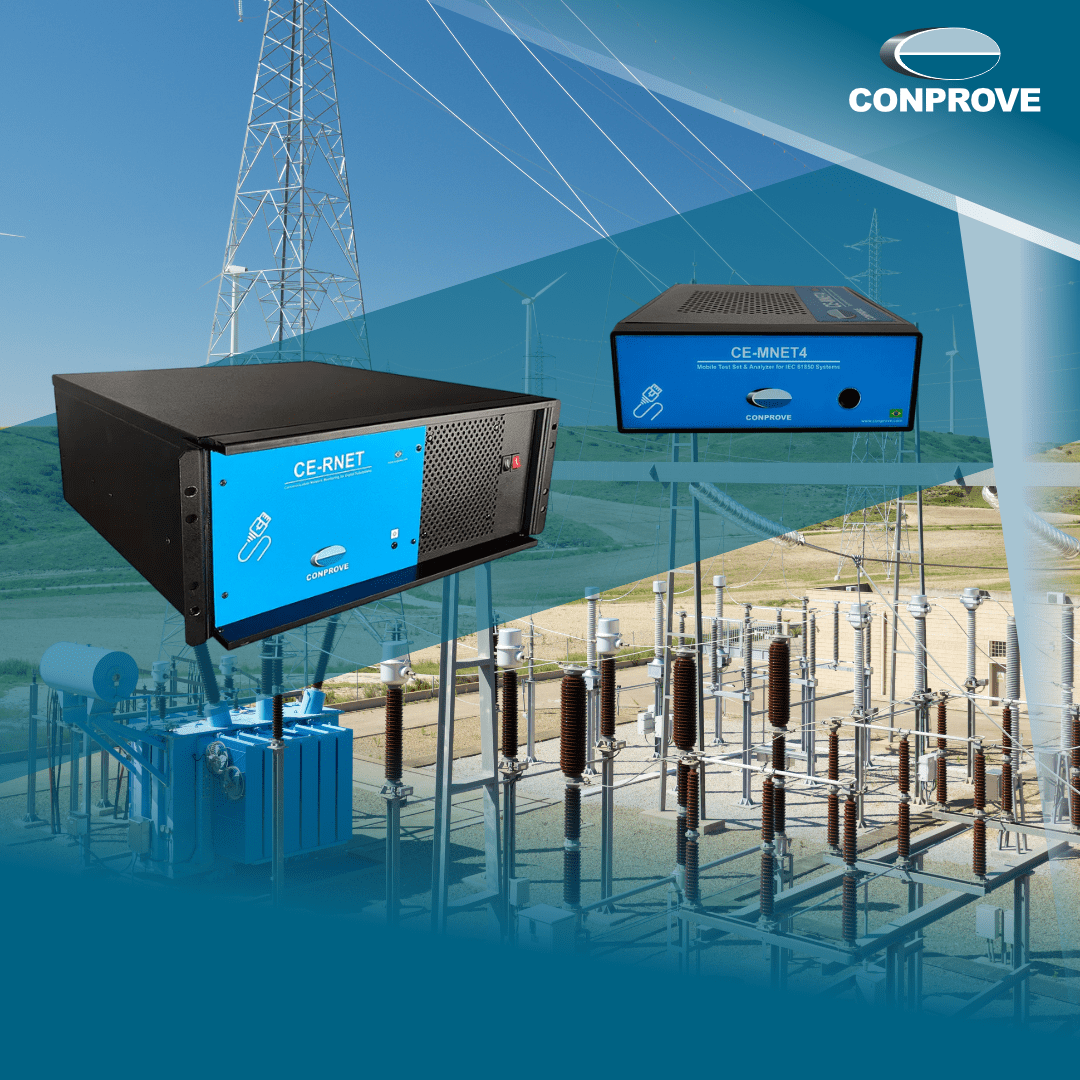

Para atender às demandas atuais das subestações digitais, a CONPROVE desenvolveu uma solução completa de monitoramento e diagnóstico de redes baseada nos equipamentos CE-RNET4 e CE-MNET4.
Esses sistemas foram projetados para realizar monitoramento permanente da rede, permitindo a identificação rápida de problemas e a análise detalhada do comportamento dos protocolos utilizados em ambientes IEC 61850.
CE-RNET4
O CE-RNET4 é uma solução em formato rack voltada para monitoramento contínuo e permanente de redes de subestações digitais.
Ideal para instalações que exigem supervisão ininterrupta, o equipamento oferece recursos avançados de captura, análise e geração de alarmes.
Saiba mais:
CE-MNET4
O CE-MNET4 é a versão portátil da solução, desenvolvida para atividades de comissionamento, manutenção, diagnóstico e auditoria de redes IEC 61850 em campo.
Sua mobilidade permite que equipes técnicas realizem análises detalhadas diretamente nos locais de instalação.
Saiba mais:
Principais recursos de monitoramento
A solução CONPROVE oferece uma ampla gama de funcionalidades para supervisão e diagnóstico da rede.
Entre elas destacam-se:
Monitoramento de protocolos IEC 61850
- GOOSE
- Sampled Values (SV)
- MMS
- PTP
- PRP
Validação de configuração
A ferramenta permite validar automaticamente arquivos SCL, verificando a coerência entre o projeto da subestação e o tráfego efetivamente observado na rede.
Detecção de tráfego não previsto
Mensagens inesperadas ou dispositivos não previstos podem ser identificados rapidamente, aumentando a segurança operacional.
Supervisão híbrida
Combina análise de tráfego por captura de pacotes (sniffer) com informações obtidas diretamente dos IEDs através de MMS.
Diagnóstico avançado
Permite detectar:
- Perda de mensagens GOOSE
- Ausência de publicações SV
- Falhas de sincronismo PTP
- Latências anormais
- Alterações em taxas de publicação
- Problemas de redundância PRP
Registro de eventos
Todos os eventos podem ser armazenados em arquivos PCAP para posterior investigação utilizando ferramentas especializadas.
Integração com sistemas supervisórios
Alarmes e eventos podem ser enviados diretamente ao SCADA por meio de MMS, permitindo uma integração completa com os sistemas de operação.
Benefícios para operação e manutenção
O monitoramento contínuo proporciona benefícios diretos para concessionárias, indústrias e empresas responsáveis pela operação de subestações digitais.
Entre os principais ganhos estão:
- Redução do tempo de diagnóstico de falhas
- Aumento da confiabilidade operacional
- Identificação preventiva de problemas
- Maior disponibilidade dos sistemas de proteção
- Atendimento aos requisitos regulatórios
- Melhoria na gestão de ativos digitais
Preparando as subestações para o futuro
À medida que as subestações digitais se tornam cada vez mais comuns, cresce também a necessidade de ferramentas especializadas para monitorar a infraestrutura de comunicação.
O monitoramento contínuo da rede IEC 61850 não apenas reduz riscos operacionais, mas também fornece informações valiosas para manutenção preditiva, análise de desempenho e melhoria contínua dos sistemas.
Com as soluções CE-RNET4 e CE-MNET4, a CONPROVE oferece uma plataforma robusta para garantir que os dados responsáveis pela operação das proteções cheguem ao destino correto, no momento correto e com a qualidade necessária para manter a confiabilidade do sistema elétrico.
