A transformação digital das subestações trouxe inúmeros benefícios para os sistemas elétricos de potência. Com a adoção da norma IEC 61850, novas arquiteturas baseadas em comunicação Ethernet substituíram grande parte da infraestrutura convencional de cabeamento, permitindo maior interoperabilidade, flexibilidade e eficiência operacional.

Por outro lado, essa evolução tecnológica também trouxe novos desafios. A disponibilidade e o correto funcionamento das redes de comunicação passaram a ser fundamentais para o desempenho dos sistemas de proteção, automação e controle. Nesse cenário, o monitoramento contínuo das redes de comunicação tornou-se um requisito essencial para garantir a confiabilidade das Subestações Digitais.

O Papel do Monitoramento nas Subestações Digitais

Diferentemente das subestações convencionais, onde grande parte dos sinais trafega por conexões físicas dedicadas, as Subestações Digitais dependem fortemente da troca de informações através de redes Ethernet.

Mensagens críticas como:

GOOSE (Generic Object Oriented Substation Event);
Sampled Values (SV);
Precision Time Protocol (PTP);

são responsáveis pela transmissão de comandos, estados, medições e sincronização temporal dos dispositivos eletrônicos inteligentes (IEDs).

Qualquer falha, atraso, perda de pacotes ou problema de sincronização pode impactar diretamente a operação dos sistemas de proteção e controle.

Por esse motivo, o monitoramento permanente da rede é indispensável para identificar anomalias antes que elas resultem em indisponibilidade ou falhas operacionais.

Detectando Problemas Antes que Eles se Tornem Falhas

Uma das principais vantagens dos sistemas de monitoramento é a capacidade de identificar comportamentos anormais em tempo real.

Entre os eventos que podem ser detectados estão:

Perda de mensagens GOOSE;
Ausência ou degradação de fluxos Sampled Values;
Problemas de sincronização PTP;
Falhas de comunicação entre IEDs;
Tráfego excessivo na rede;
Mudanças inesperadas de topologia;
Eventos fora de sequência;
Falhas de equipamentos de comunicação.

Ao detectar esses eventos de forma antecipada, as equipes de operação e manutenção podem atuar preventivamente, reduzindo riscos e aumentando a disponibilidade da instalação.

Monitoramento e Diagnóstico de Redes IEC 61850

Os sistemas modernos de monitoramento não apenas capturam informações da rede, mas também realizam análises avançadas sobre o comportamento dos dispositivos e dos protocolos de comunicação.

Essas ferramentas permitem:

Supervisão contínua

Monitoramento permanente dos dispositivos conectados e dos serviços em operação.

Registro de eventos

Armazenamento de ocorrências para análise posterior e rastreabilidade.

Diagnóstico de falhas

Identificação das causas de eventos e problemas de comunicação.

Alarmes automáticos

Notificação imediata quando parâmetros pré-definidos são ultrapassados.

Análise de desempenho

Avaliação da qualidade da comunicação e do comportamento dos dispositivos da subestação.

A Importância do Sincronismo Temporal

Outro aspecto crítico das Subestações Digitais é o sincronismo temporal.

Protocolos como o PTP (Precision Time Protocol) garantem que todos os dispositivos compartilhem a mesma referência de tempo, condição fundamental para funções de proteção avançadas, análise de eventos e registros oscilográficos.

Problemas de sincronização podem provocar:

Perda de precisão das medições;
Falhas em sistemas de proteção diferencial;
Inconsistências em registros de eventos;
Dificuldade na análise pós-falta.

Por isso, o monitoramento do sincronismo é uma das funções mais importantes dentro de uma estratégia de supervisão da rede.

Segurança e Confiabilidade Operacional

À medida que as Subestações Digitais se tornam mais complexas e conectadas, a necessidade de ferramentas de monitoramento robustas cresce proporcionalmente.

Um sistema de monitoramento eficiente proporciona:

Maior confiabilidade operacional;
Redução do tempo de indisponibilidade;
Diagnóstico rápido de problemas;
Maior segurança para os sistemas de proteção;
Melhor desempenho da infraestrutura de comunicação;
Conformidade com requisitos normativos e operacionais.

Em um ambiente onde a comunicação é tão importante quanto os próprios equipamentos elétricos, monitorar a rede significa proteger toda a operação da subestação.

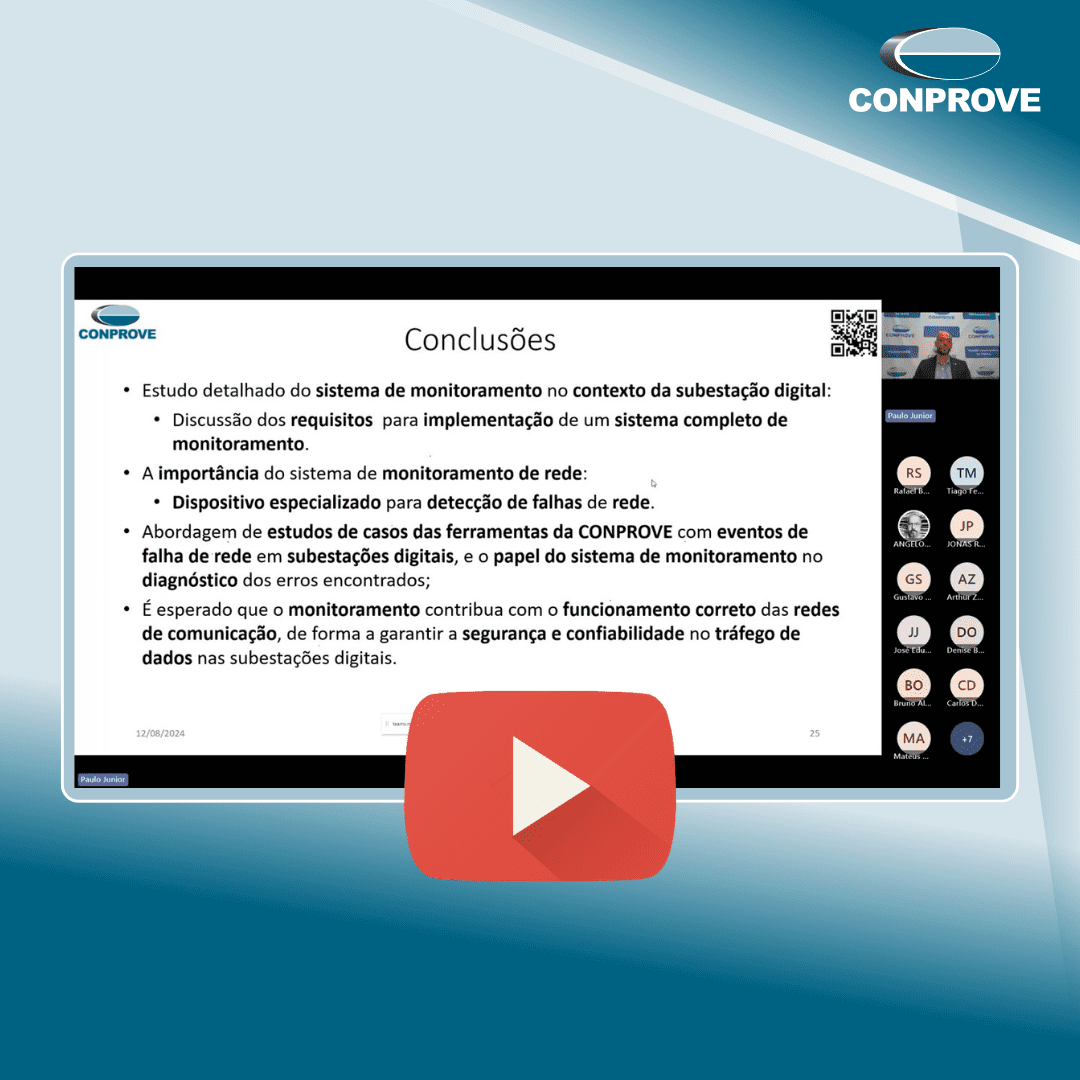

Assista ao Vídeo

Neste estudo de caso, são apresentados os requisitos para implementação de um sistema completo de monitoramento em Subestações Digitais, bem como exemplos de detecção de falhas e diagnósticos de comunicação.

Vídeo:
https://youtu.be/XlW6vrY3nbE
