    CE – TW1

    CE – TW1

    Sistema para ensaios de proteção e localização de faltas por ondas viajantes

    Categorias: ,

    Descrição

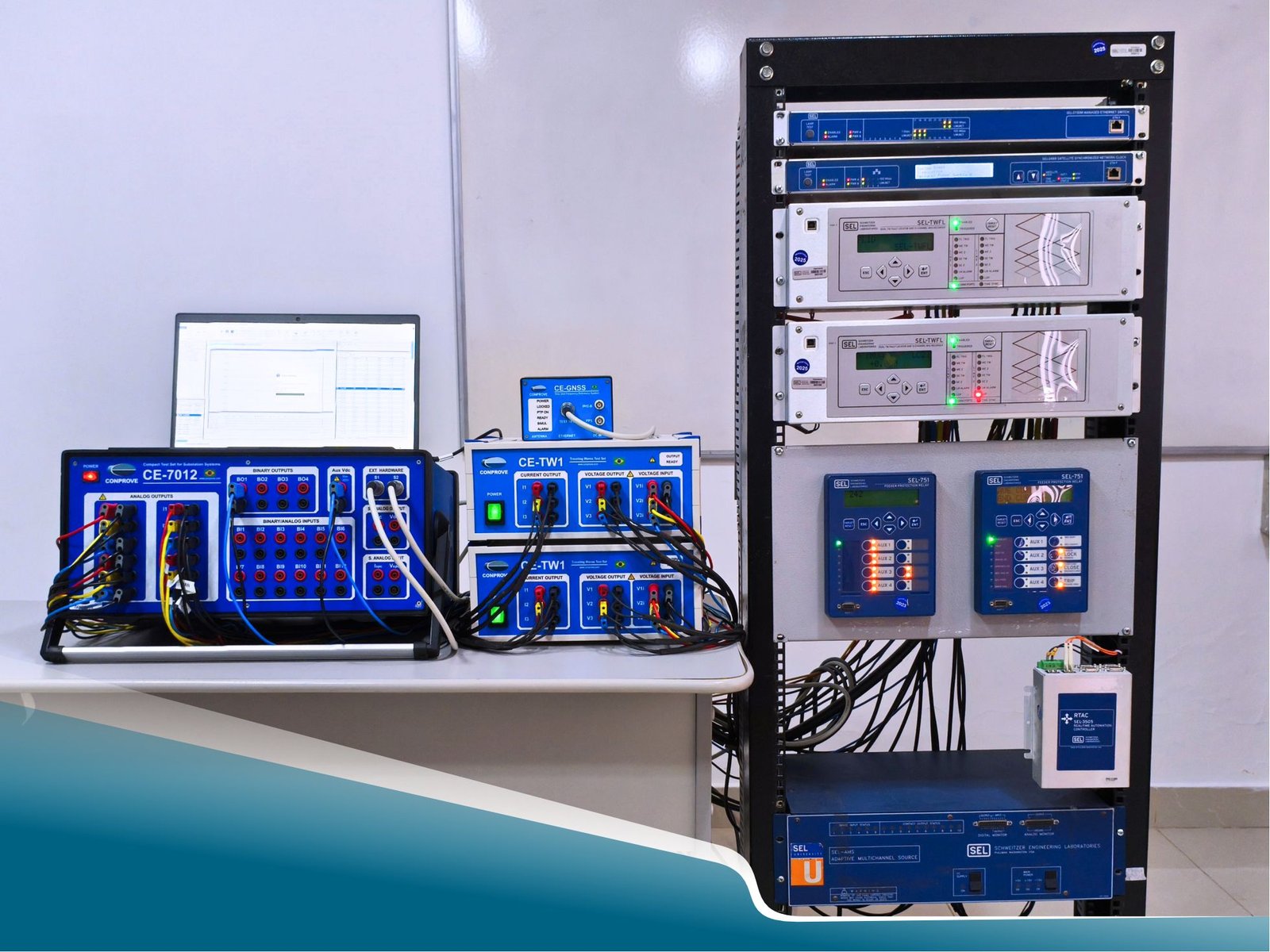

    O CE-TW1 é um equipamento leve e portátil que, em conjunto com as malas de teste CE-7012, CE-6710 ou CE-6707, possibilita ensaios de ondas viajantes em relés de proteção e registradores de distúrbios. Ele é uma ferramenta versátil capaz de aplicar os métodos de um ou múltiplos terminais, sem necessidade de ajustes ou controles especiais, pois reproduz na totalidade as formas de onda de tensão e corrente simuladas para a falta em análise.



    sistema



    O equipamento CE-TW1 possui 6 canais de geração, sendo 3 de tensão e 3 de corrente, compatíveis para a injeção direta nas entradas dos dispositivos testados (sem necessidade de bypass ou montagens especiais) tornando os testes mais rápidos, práticos e confiáveis. Cada um dos canais é capaz de reproduzir com fidelidade as formas de onda desejadas em um amplo espectro de frequências, atendendo as demandas do ensaio.



    formas de onda



    Os testes são realizados através do software PS Simul, que permite modelar os sistemas elétricos de forma realista e garantir respostas coerentes de todos os sinais. Também permite reproduzir arquivos COMTRADE e ATP com alta fidelidade, além de possuir total integração com a mala de testes, com o CE-TW1 e com o CE-GPS, necessários para a realização dos ensaios.



    diagrama 1



    Nos ensaios de ondas viajantes, o sistema reproduz tanto a primeira frente de onda quanto as suas reflexões, simulando um evento real. Isso possibilita a localização da falta de forma mais precisa e ainda permite que os algoritmos de cálculo de 1 terminal e múltiplos terminais operarem em conjunto e de forma simultânea.
