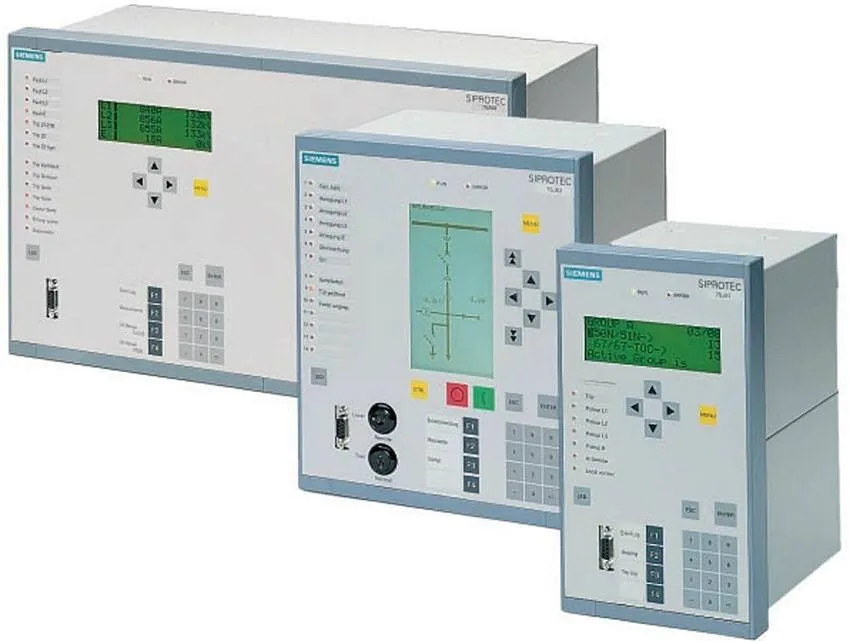

Relés de Proteção (IED’s) SIPROTEC 4 Siemens – Fundamentos, Parametrização e Testes (Prático)

Relés de Proteção (IED’s) SIPROTEC 4 Siemens – Fundamentos, Parametrização e Testes (Prático)

R$4,400.00

OBJETIVO: O curso objetiva qualificar o participante para poder trabalhar com os IED’s, de forma a parametrizar, obter oscilografias, testar e interpretar as respostas dos principais relés numéricos de fabricação SIEMENS. Os treinandos terão a oportunidade de realizar a parte prática nos relés utilizando com malas de testes microprocessadas, com reduzido número de participantes por equipamento.

Data: 03 a 06/08/2020

Carga: 32 horas

Fora de estoque

Descrição

PROGRAMA

Parte Teórica:

  • Estudo do IED 7UT com foco a Proteção de Transformadores: Proteção diferencial (87), estudo das matrizes de compensação de defasamento angular; proteção de sobrecorrente (50/51) de fase, neutro e terra; proteção diferencial de alta impedância (87); proteção de falha à terra  restrita (64); proteção contra desbalanço de carga (46); proteção térmica (49); proteção contra falha de disjuntor (50BF); proteção de fuga através do tanque (64).

  • Estudo do IED 7SJ com foco a Proteção de Alimentadores e Motores: Proteção de sobrecorrente temporizada e residual (50/51); proteção contra carga fria (Cold Load Pick up) (50/51); proteção de sequência negativa (46); proteção contra partidas incompletas de motores (48); proteção contra faltas intermitentes; religamento automático; proteção contra inversão de fases; proteção de falta a terra (50N/51N).

  • Estudo do IED 7SA com foco na Proteção de Distância: Estudo das características de partida; estudo das características de medição (Quadrilateral) (21); proteção de sobrecorrente temporizada (50/51), como emergência; proteção instantânea para fechamento a terra; religamento automático; proteção de tensão; proteção de sub e sobrefrequência; localização de faltas; falha de disjuntor.

Parte Prática:

  • Estudo dos software DIGSI e SIGRA da Siemens: Aulas Práticas de como parametrizar e configurar o relé; alterando e salvando as configurações.

  • Lógicas, manipulação e comparação de arquivos, medições e log de eventos.

  • Obtenção e análise de oscilografias.

  • Testes de relés: Aulas práticas, com caixa de testes microprocessada. Testes das principais funções de cada modelo (7UT7SJ 7SA). Levantamento das características com criação de relatórios. Interpretação dos resultados.

  • Demonstração de testes através de Mensagens GOOSE da norma IEC 61850.

                     Obs: De modo a se obter o melhor rendimento do tempo, a função de sobrecorrente contida em todos os modelos, será apresentada detalhadamente em um relé e simplificada em outros.
