A proteção dos sistemas elétricos de potência sempre teve papel fundamental na garantia da confiabilidade operacional, segurança dos ativos e estabilidade da rede elétrica. No entanto, à medida que os sistemas de proteção evoluíram tecnologicamente, também aumentou a necessidade de metodologias de teste mais sofisticadas e realistas.
Os antigos testes convencionais já não são suficientes para validar o comportamento dos modernos IEDs (Intelligent Electronic Devices) diante das condições dinâmicas encontradas em sistemas elétricos reais.
Nesse cenário, surgem os testes de proteção baseados no sistema, também conhecidos como testes dinâmicos de proteção, uma abordagem que busca reproduzir de forma fiel os fenômenos transitórios e operacionais do sistema elétrico.
A Evolução dos Sistemas de Proteção
Os sistemas de proteção passaram por profundas transformações ao longo das últimas décadas.
A evolução tecnológica incluiu:
- Relés eletromecânicos
- Relés estáticos
- Relés digitais
- IEDs multifuncionais
- IEC 61850
- Sistemas totalmente integrados
Com isso, os dispositivos de proteção deixaram de executar apenas funções simples e passaram a incorporar:
- Comunicação digital
- Lógicas avançadas
- Supervisão de rede
- Funções adaptativas
- Processamento complexo de sinais
- Integração sistêmica
Essa evolução aumentou significativamente a complexidade da validação funcional.
O Limite dos Testes Convencionais
Tradicionalmente, grande parte dos ensaios de proteção era baseada em testes estáticos, focados principalmente em:
- Precisão dos ajustes
- Verificação de pick-up
- Tempos de atuação
- Parametrização básica
Embora esses testes continuem importantes, eles não conseguem representar completamente:
- Transitórios eletromagnéticos
- Saturação de TC
- Oscilações de potência
- Dinâmica do sistema elétrico
- Interações sistêmicas
- Condições reais de operação
Com IEDs modernos, apenas verificar ajustes não é mais suficiente.
O Que São Testes Dinâmicos de Proteção?
Os testes dinâmicos buscam avaliar o comportamento global da proteção diante de cenários reais do sistema elétrico.
Em vez de aplicar apenas sinais estáticos, são reproduzidos:
- Curtos-circuitos
- Transitórios
- Oscilações
- Variações de frequência
- Distúrbios complexos
- Eventos sistêmicos reais
O objetivo é verificar como o sistema de proteção reage em condições próximas da operação real.
Testes Baseados no Sistema
Os testes baseados no sistema representam uma abordagem ainda mais abrangente.
Nessa metodologia, o foco deixa de ser apenas o relé isolado e passa a incluir:
- O comportamento da rede elétrica
- A dinâmica do SEP
- A interação entre equipamentos
- O desempenho funcional completo da proteção
Isso permite validar:
- Algoritmos de proteção
- Lógicas avançadas
- Comunicação entre IEDs
- Estratégias de atuação
- Comportamento transitório
IEC 60255 e a Avaliação Funcional
A norma IEC 60255 possui papel importante na padronização dos requisitos aplicados aos sistemas de proteção.
Ela estabelece critérios relacionados a:
- Avaliação funcional
- Desempenho dos dispositivos
- Métodos de ensaio
- Documentação técnica
- Repetibilidade dos resultados
Essa padronização é fundamental para:
- Homologação de equipamentos
- Testes de tipo
- Validação de firmware
- Certificação funcional
Além disso, contribui para maior confiabilidade nos processos de engenharia e manutenção.
Testes Estáticos x Testes Dinâmicos
Testes Estáticos
Os testes estáticos são voltados principalmente para:
- Ajustes
- Precisão
- Pick-up
- Temporizações
- Calibração funcional
São essenciais para validações básicas e parametrização.
Testes Dinâmicos
Já os testes dinâmicos analisam:
- Desempenho global
- Resposta transitória
- Interação sistêmica
- Algoritmos complexos
- Fenômenos eletromagnéticos
Essa abordagem é indispensável em sistemas modernos de proteção digital.
A Influência da IEC 61850
Com a IEC 61850, os testes passaram a envolver também:
- Comunicação GOOSE
- Sampled Values
- Redes Ethernet
- Sincronismo PTP
- Supervisão de rede
- Interoperabilidade entre IEDs
Hoje, validar apenas sinais analógicos não é mais suficiente.
Os testes modernos precisam considerar:
- O comportamento da comunicação
- A sincronização dos dispositivos
- O tráfego da rede
- A integração entre sistemas

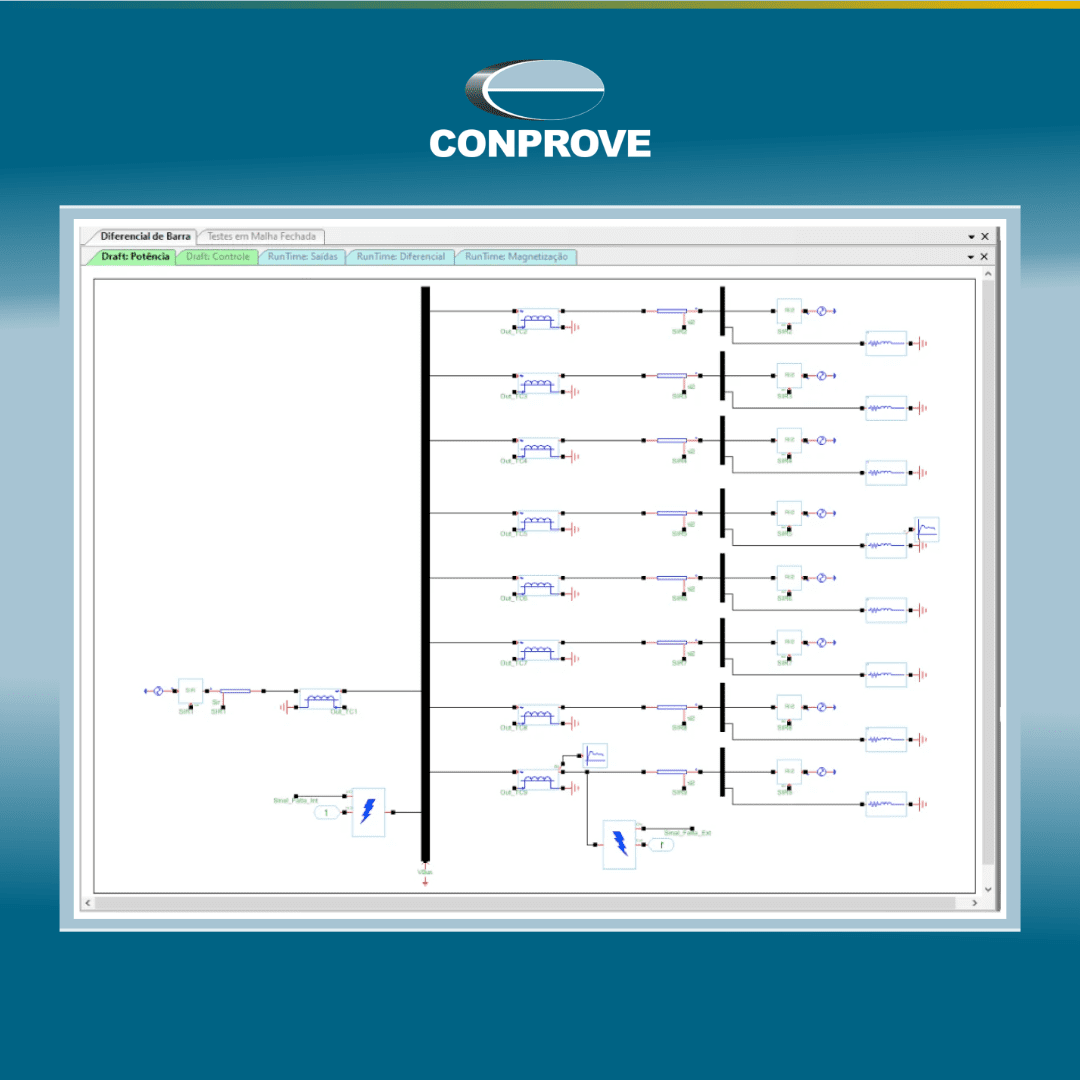

A Importância da Simulação Realista
Os sistemas elétricos modernos exigem ferramentas capazes de reproduzir cenários complexos com alto nível de fidelidade.
A utilização de:
- Simulação de transitórios
- Modelagem do SEP
- Recriação de eventos reais
- Replay de oscilografias
- Simulações em malha fechada
permite avaliações muito mais completas e confiáveis.
Benefícios dos Testes Dinâmicos
A adoção de testes baseados no sistema proporciona:
- Maior confiabilidade operacional
- Redução de riscos
- Melhor validação funcional
- Identificação de falhas ocultas
- Mais segurança para os ativos
- Maior previsibilidade operacional
Além disso, reduz significativamente a possibilidade de:
- Atuações indevidas
- Falhas de disparo
- Problemas de coordenação
- Erros sistêmicos
Aplicações dos Testes Dinâmicos
Os testes baseados no sistema são amplamente utilizados em:
- Concessionárias
- Usinas geradoras
- Indústrias
- Fabricantes de relés
- Centros de pesquisa
- Laboratórios de homologação
Especialmente em aplicações envolvendo:
- Proteção diferencial
- Proteção de distância
- Esquemas adaptativos
- Sistemas IEC 61850
- Subestações digitais
O Futuro da Engenharia de Proteção
Com a crescente digitalização do setor elétrico, os testes de proteção continuam evoluindo.
As tendências incluem:
- Proteção virtualizada
- Testes em ambientes digitais
- Simulação em tempo real
- Validação de arquiteturas IEC 61850
- Integração entre proteção e TI
Nesse cenário, os testes dinâmicos tornam-se cada vez mais estratégicos para garantir segurança e confiabilidade.
