A evolução das Subestações Digitais trouxe inúmeros benefícios para o setor elétrico, incluindo maior interoperabilidade, redução de cabeamento, flexibilidade operacional e acesso a informações em tempo real. Entretanto, essa transformação também trouxe um novo desafio: garantir a confiabilidade das redes de comunicação responsáveis pelo transporte das informações críticas para proteção, controle e supervisão.

Nesse contexto, o monitoramento das redes IEC 61850 tornou-se uma atividade indispensável durante todo o ciclo de vida de uma subestação digital.

Por que monitorar uma rede IEC 61850?

O conceito básico de monitoramento de rede consiste na verificação sistemática dos elementos de comunicação em busca de anomalias que possam comprometer seu funcionamento adequado. Em uma subestação digital, qualquer falha de comunicação pode impactar diretamente a atuação dos sistemas de proteção e controle, tornando o monitoramento uma atividade estratégica para a segurança do sistema elétrico.

O acompanhamento contínuo da rede permite:

Detectar falhas de forma antecipada;
Identificar degradações de desempenho antes que provoquem interrupções;
Registrar eventos para análises posteriores;
Avaliar a disponibilidade dos dispositivos de comunicação;
Garantir a estabilidade e a segurança operacional da subestação;
Reduzir o tempo de indisponibilidade em caso de problemas.

Monitoramento durante todo o ciclo de vida

O monitoramento não deve ser restrito apenas à operação da subestação. Sua aplicação é recomendada desde as fases iniciais do projeto, incluindo:

FAT – Factory Acceptance Test

Durante os testes de fábrica, o monitoramento permite verificar se os dispositivos estão configurados corretamente e se os requisitos de desempenho da comunicação estão sendo atendidos.

SAT – Site Acceptance Test

Na etapa de comissionamento em campo, a análise da rede confirma que todos os equipamentos foram instalados corretamente e que a troca de mensagens ocorre dentro dos limites exigidos pelas aplicações de proteção.

Operação e Manutenção

Após a entrada em serviço, o monitoramento contínuo possibilita identificar alterações de comportamento, falhas intermitentes, problemas de sincronismo e degradação de equipamentos de rede antes que ocorram impactos na operação.

O conceito de “Oscilógrafo de Rede”

Assim como os oscilógrafos tradicionais registram sinais elétricos para análise de eventos, as subestações digitais demandam uma ferramenta capaz de registrar e analisar os eventos da infraestrutura de comunicação.

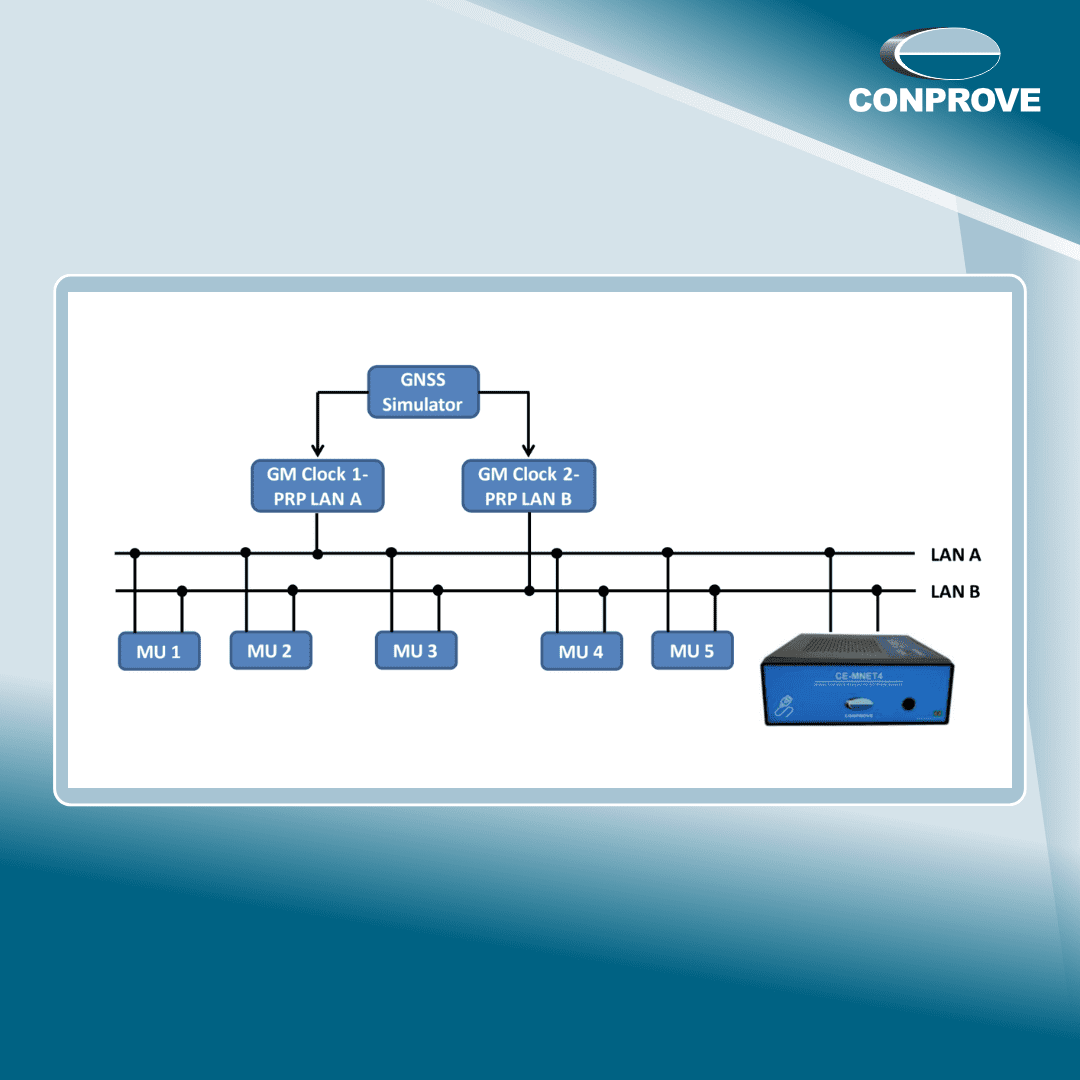

Esse conceito, muitas vezes chamado de “Oscilógrafo de Rede” ou “Digital Network Recorder”, permite capturar e armazenar informações detalhadas sobre o tráfego da rede, fornecendo dados fundamentais para diagnósticos avançados.

Para aplicações críticas baseadas nos protocolos GOOSE e Sampled Values (SV), esses sistemas devem possuir recursos de hardware especializados para marcação precisa de tempo (hardware timestamping), garantindo medições extremamente precisas dos tempos de transmissão e recepção das mensagens.

Protocolos que exigem monitoramento especializado

As redes IEC 61850 envolvem diversos protocolos que desempenham funções essenciais na operação da subestação:

GOOSE

Responsável pela troca rápida de informações de proteção e automação entre IEDs, exigindo tempos de resposta extremamente reduzidos.

Sampled Values (SV)

Transporta amostras digitalizadas de corrente e tensão provenientes das Merging Units, substituindo conexões analógicas convencionais.

PTP – Precision Time Protocol

Garante a sincronização temporal dos dispositivos da subestação, requisito fundamental para o correto funcionamento dos sistemas digitais.

PRP – Parallel Redundancy Protocol

Fornece redundância de comunicação sem tempo de recuperação, aumentando significativamente a disponibilidade da rede.

Principais parâmetros analisados

Um sistema de monitoramento eficiente deve ser capaz de avaliar diversos aspectos relacionados ao desempenho e à segurança da comunicação:

Integridade das mensagens;
Perda de pacotes;
Tempos de transferência;
Intervalo entre quadros (frames);
Latência de comunicação;
Disponibilidade dos dispositivos;
Qualidade da sincronização temporal;
Configuração da rede;
Eventos de redundância PRP;
Possíveis vulnerabilidades ou tentativas de invasão.

Essas informações permitem identificar rapidamente condições anormais que poderiam comprometer o desempenho dos sistemas de proteção e controle.

Benefícios para as Subestações Digitais

A implementação de uma estratégia adequada de monitoramento proporciona ganhos significativos para concessionárias, integradores e equipes de manutenção:

Maior confiabilidade operacional;
Redução de riscos de falhas ocultas;
Diagnósticos mais rápidos e precisos;
Aumento da disponibilidade dos sistemas;
Melhor gestão dos ativos de comunicação;
Maior segurança cibernética;
Facilidade na investigação de ocorrências.

Conclusão

À medida que as Subestações Digitais se tornam cada vez mais presentes nos sistemas elétricos modernos, o monitoramento das redes IEC 61850 deixa de ser uma atividade complementar para se tornar um requisito fundamental de confiabilidade.

A análise contínua dos protocolos GOOSE, Sampled Values, PTP e PRP permite identificar problemas antes que eles afetem a operação do sistema elétrico, garantindo que os benefícios da digitalização sejam plenamente aproveitados.

O futuro das subestações digitais depende não apenas da qualidade dos dispositivos de proteção e controle, mas também da capacidade de monitorar, analisar e garantir o desempenho da infraestrutura de comunicação que conecta todos esses elementos.
