À medida que as subestações digitais se tornam mais complexas e dependentes das redes de comunicação, cresce também a necessidade de ferramentas capazes de monitorar, diagnosticar e analisar o tráfego de dados sem interferir na operação do sistema.
Mensagens críticas como GOOSE, Sampled Values (SV), PTP e MMS são responsáveis pelo funcionamento de sistemas de proteção, automação e controle baseados na IEC 61850. Qualquer problema relacionado à comunicação pode comprometer a confiabilidade da subestação e dificultar a identificação da causa de falhas.
Foi pensando nesse cenário que a CONPROVE desenvolveu o CE-TAP1, uma solução especializada para captura e monitoramento de tráfego Ethernet em subestações digitais.
O Que é o CE-TAP1?

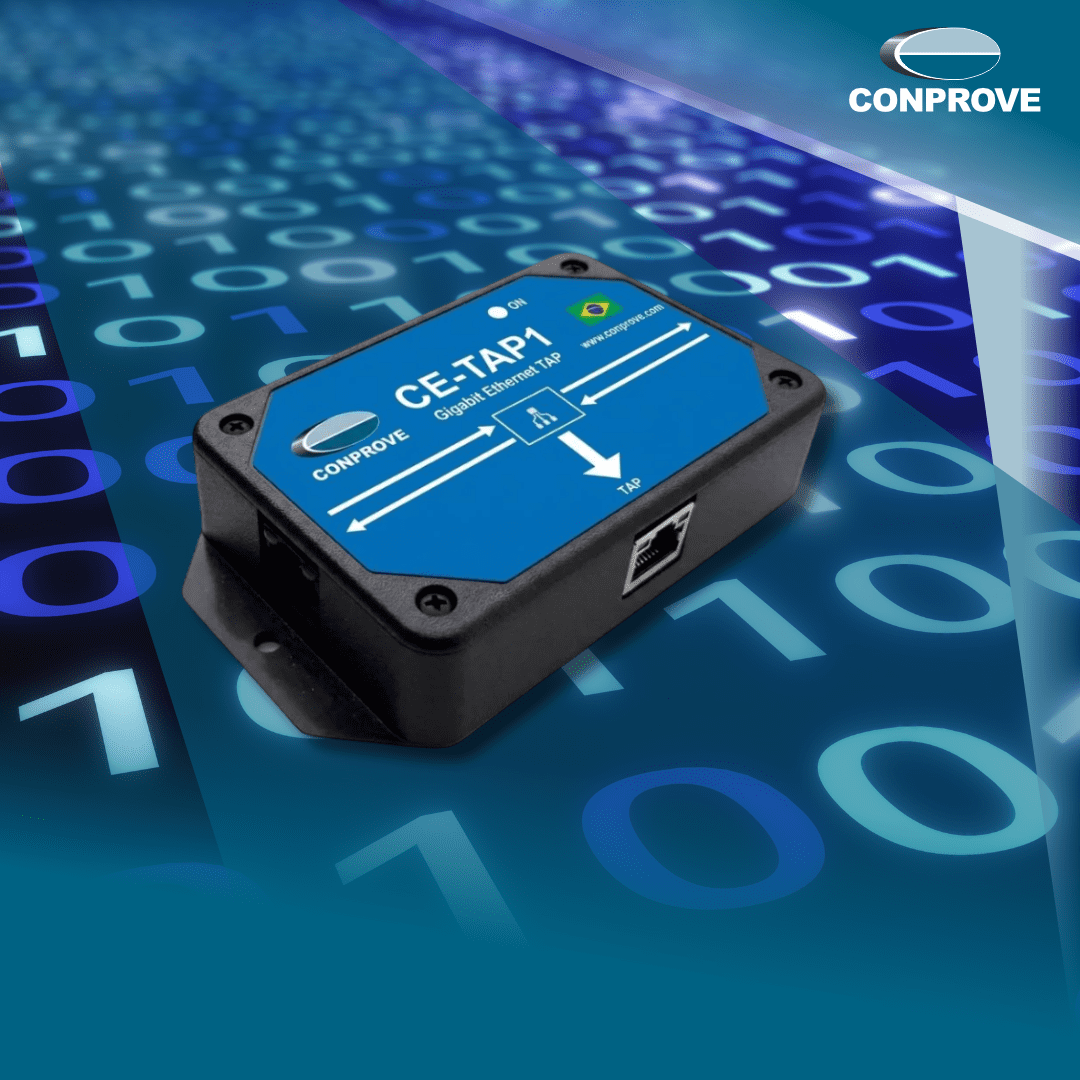

O CE-TAP1 é um Network TAP Ethernet passivo e transparente, projetado para capturar o tráfego de redes IEC 61850 sem alterar o comportamento dos dispositivos conectados.
Seu funcionamento é simples: ele é instalado diretamente entre dois equipamentos da rede e realiza uma cópia fiel de todos os pacotes trafegados, enviando-os para uma porta de captura destinada a softwares de análise como o Wireshark ou aos equipamentos de monitoramento da CONPROVE.
O mais importante é que essa captura ocorre:
- Sem modificar pacotes;
- Sem introduzir latência;
- Sem exigir configuração de switches;
- Sem impactar os IEDs em operação.
Por Que Utilizar um Network TAP?
Tradicionalmente, a captura de tráfego em subestações digitais depende da configuração de recursos de espelhamento de portas (Port Mirroring ou SPAN) nos switches gerenciáveis.
Essa abordagem apresenta diversas limitações:
- Nem sempre existe acesso administrativo ao switch;
- Alguns switches não possuem recursos avançados de espelhamento;
- Configurações incorretas podem afetar o desempenho da rede;
- Nem sempre é possível capturar o tráfego exatamente como ele ocorre.
O CE-TAP1 elimina essas restrições ao permitir a captura diretamente no enlace entre dois dispositivos.
Como Funciona na Prática?
Topologia Convencional
Dispositivo A ←→ Switch ←→ Dispositivo B
Para capturar o tráfego é necessário configurar o switch.
Topologia com CE-TAP1
Dispositivo A ←→ CE-TAP1 ←→ Dispositivo B
↓
Porta TAP → Analisador
Nesse modelo, o tráfego é copiado diretamente do enlace físico, garantindo máxima fidelidade às informações transmitidas.
Aplicações em Redes IEC 61850
O CE-TAP1 foi desenvolvido especificamente para ambientes de subestações digitais e oferece suporte às principais comunicações utilizadas atualmente.
Monitoramento de Sampled Values (SV)
Permite analisar:
- Taxa de publicação;
- Integridade dos pacotes;
- Qualidade dos dados;
- Sincronismo das amostras;
- Conformidade com IEC 61869-9 e 9-2LE.
Ideal para avaliação de Merging Units e dispositivos receptores.
Diagnóstico de Mensagens GOOSE
As mensagens GOOSE exigem baixíssima latência e alta confiabilidade.
Com o CE-TAP1 é possível:
- Avaliar retransmissões;
- Identificar atrasos;
- Verificar perda de mensagens;
- Diagnosticar problemas de proteção e automação.
Tudo isso sem alterar o comportamento real da rede.
Análise de Sincronismo PTP
O sincronismo de tempo é um dos elementos mais críticos das subestações digitais.
O CE-TAP1 permite capturar:
- Sync;
- Follow-Up;
- Delay_Req;
- Delay_Resp.
Com isso, torna-se possível analisar o desempenho do sincronismo IEEE 1588 / IEC 61850-9-3 sem interferir no cálculo de offset dos dispositivos.
Captura de MMS
O protocolo MMS é utilizado para:
- Supervisão;
- Relatórios;
- Controle remoto;
- Configuração de IEDs.
O CE-TAP1 permite monitorar toda a comunicação cliente-servidor diretamente no enlace TCP/IP.
Integração com Soluções CONPROVE
O CE-TAP1 complementa perfeitamente o ecossistema IEC 61850 da CONPROVE.
CE-6707
Permite capturar o tráfego de GOOSE e SV durante a execução dos testes.
CE-6710
Monitora e valida mensagens geradas ou recebidas durante os ensaios.
CE-7012
Possibilita registrar simultaneamente o tráfego IEC 61850 durante testes em níveis primário e secundário.
CE-MNET4
Amplia as capacidades de monitoramento ao permitir a observação de segmentos específicos da rede.
CE-RNET4
Fornece ao recorder tráfego capturado diretamente de enlaces críticos da subestação.
Principais Benefícios
Entre os benefícios do CE-TAP1 destacam-se:
✅ Captura totalmente transparente
✅ Sem necessidade de configurar switches
✅ Compatível com redes 10/100/1000Base-T
✅ Suporte a GOOSE, SV, MMS e PTP
✅ Compatível com Wireshark e analisadores de rede
✅ Ideal para comissionamento e manutenção
✅ Diagnóstico avançado de falhas IEC 61850
✅ Captura fiel dos pacotes originais
Aplicações Práticas
O CE-TAP1 é especialmente útil em:
Comissionamento de Subestações Digitais
Permite verificar o comportamento real da comunicação durante FAT e SAT.
Diagnóstico de Falhas
Ajuda a identificar perdas de pacotes, atrasos e problemas de sincronismo.
Testes de Interoperabilidade
Facilita a análise da comunicação entre equipamentos de diferentes fabricantes.
Monitoramento em Campo
Permite capturas sem necessidade de janelas de manutenção ou alterações na infraestrutura existente.
Conheça o CE-TAP1
O CE-TAP1 representa uma solução simples, eficiente e extremamente poderosa para profissionais que atuam com testes, diagnóstico e monitoramento de redes IEC 61850.
🌐 Página do produto (PT):
🌐 Product Page (EN):
Conclusão
Com o crescimento das subestações digitais, torna-se cada vez mais importante possuir ferramentas capazes de fornecer visibilidade completa da rede sem impactar a operação. O CE-TAP1 atende exatamente essa necessidade, oferecendo captura passiva e transparente de tráfego IEC 61850, permitindo análises precisas de GOOSE, Sampled Values, PTP e MMS em ambientes reais de operação.
