Um dos mecanismos mais poderosos da IEC 61850 para testes seguros é o Simulation Mode do IED.
Mas, afinal, o que significa colocar um IED em modo de simulação?
Definição prática
Quando o IED está em Simulation Mode:
- Ele passa a processar frames GOOSE e/ou Sampled Values simulados;
- Esses frames são publicados por dispositivos de teste ou softwares;
- O estado é indicado por: LPHD.Sim.StVal = TRUE.
Ou seja, o equipamento “sabe” que está participando de um ambiente de teste.
Como a norma garante a separação entre real e simulado?
Os frames de teste precisam sinalizar explicitamente que são simulados por meio de:
- simulation bit (e simulation flag no GOOSE);
- test bit no campo quality dos dados.
Além disso:
- O IED assinante deve estar em modo de simulação;
- Frames publicados por um IED em simulação não carregam o simulation bit, apenas o test bit.

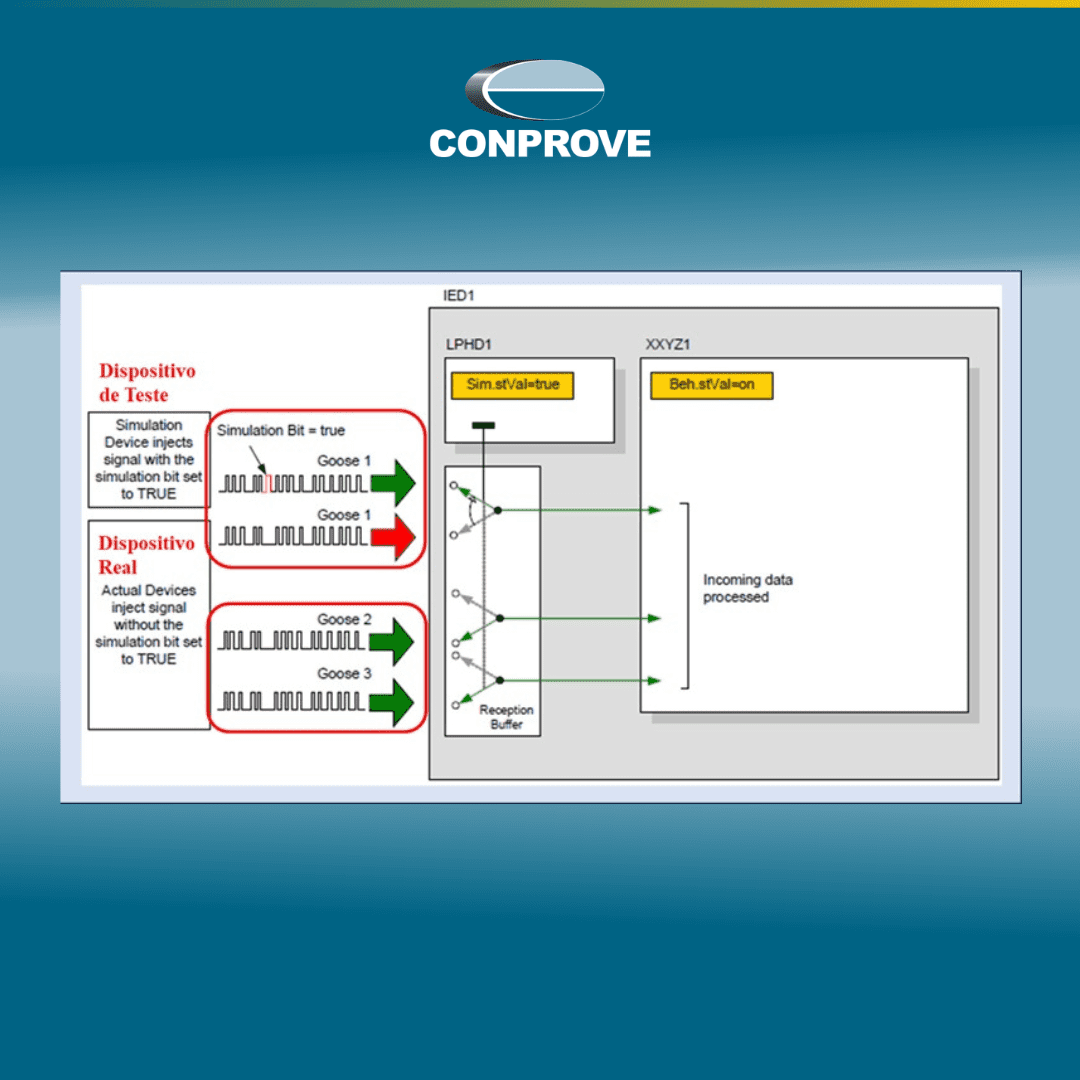

Comportamento inteligente do IED
Quando está em modo de simulação:
- Se receber frame simulado e real ao mesmo tempo: processa apenas o simulado;
- Se receber apenas frames reais: deve processá-los normalmente;
- Só volta a priorizar o real quando sair do modo de simulação.
Esse mecanismo é essencial para permitir testes realistas sem interferir indevidamente na operação do sistema.
No próximo post, vamos falar sobre Mode, Behavior e como evitar trips acidentais durante testes — um ponto crítico em subestações em serviço.
