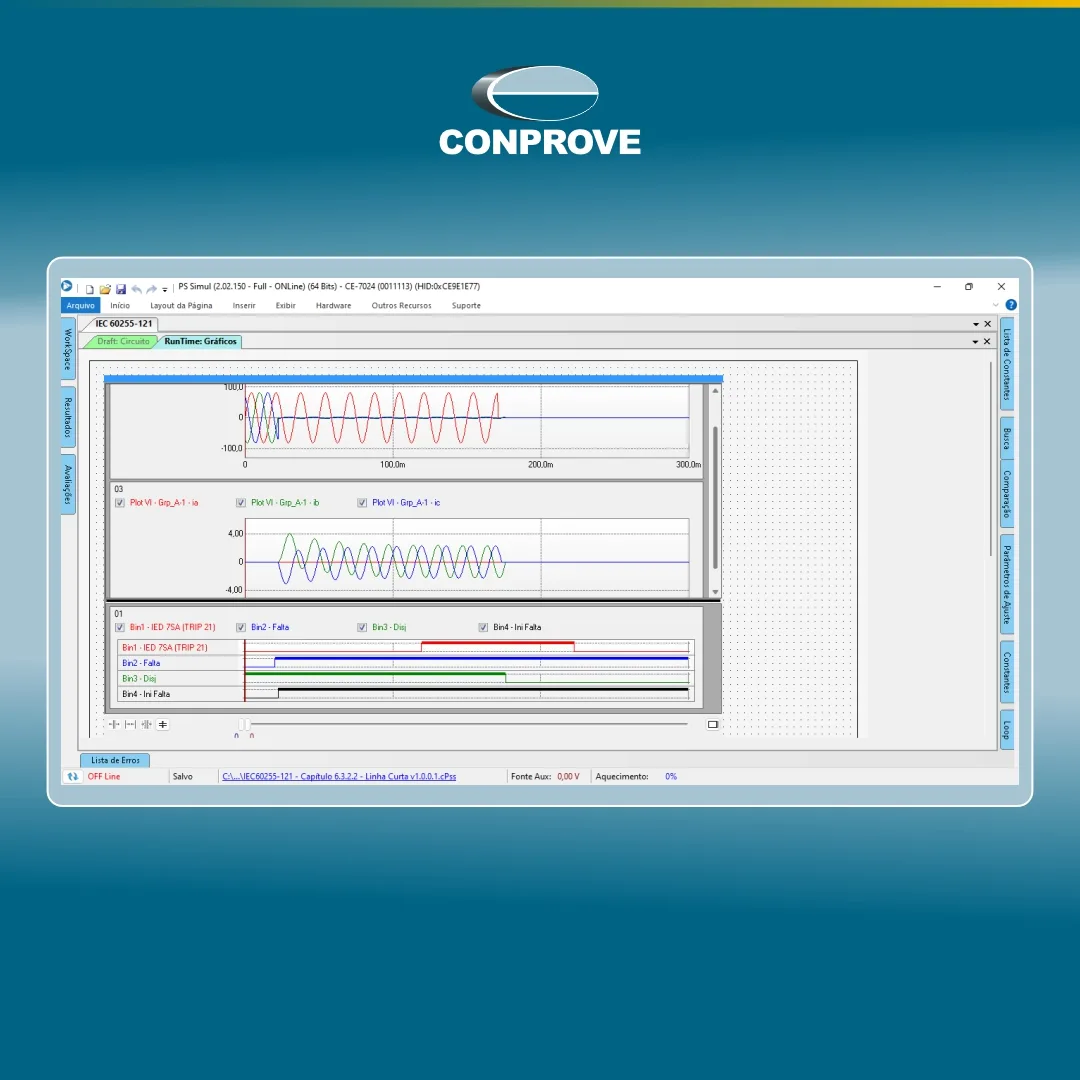

A análise de conformidade segundo a IEC 60255-121 exige reprodutibilidade, rastreabilidade e coerência entre premissas de modelagem e resultados. O PS Simul disponibiliza um exemplo pronto (biblioteca Grupo 3 – Proteção) que operacionaliza o capítulo 6.3.2.2 — Linha Curta, permitindo executar todos os testes do requisito em um fluxo automatizado e transparente para auditoria técnica.
Contexto normativo e objetivo do ensaio
O capítulo 6.3.2.2 (Linha Curta) define condições para avaliação do comportamento de funções de proteção sob faltas em trechos curtos de linha. O foco está na correta representação de tensões e correntes, incluindo o decaimento da componente DC, na ausência de efeitos capacitivos e com transformadores de instrumentação ideais — premissas que isolam as variáveis relevantes do fenômeno.
Estrutura do circuito no PS Simul
O exemplo modela um sistema radial com o disjuntor local fechado e o remoto aberto (sem transferência de carga). Nessa topologia:
- As tensões e correntes são simuladas com componente DC e ângulos de interceptação variados para cada falta aplicada.
- Os transformadores de corrente (TC) e de potencial (TP) são considerados ideais, e as capacitâncias de linha são desconsideradas, conforme a norma.
- Todos os dados elétricos de entrada ficam acessíveis diretamente nos componentes, facilitando conferência e ajustes.
Execução automatizada e análise de resultados
Um loop foi implementado para executar, de uma só vez, todos os casos definidos na IEC 60255-121 (6.3.2.2). O usuário pode:
- Rodar a bateria completa de testes e revisar medições, formas de onda e indicadores.
- Ajustar parâmetros sem sair do ambiente gráfico, mantendo rastreabilidade das alterações.
- Documentar resultados com clareza, preservando evidências para auditorias e estudos comparativos.
Aplicações e próximos passos
O exemplo oferece um ponto de partida robusto para equipes de proteção que buscam padronizar validações normativas, treinar novas pessoas e acelerar o ciclo “modelo → simulação → evidências”. A partir desta base, é possível integrar o estudo a rotinas de teste e ampliar o escopo para outras funções e casos normativos, mantendo consistência metodológica e ganho de produtividade.
