Software TRANSIENT

Software TRANSIENT

Categorias: ,

Descrição

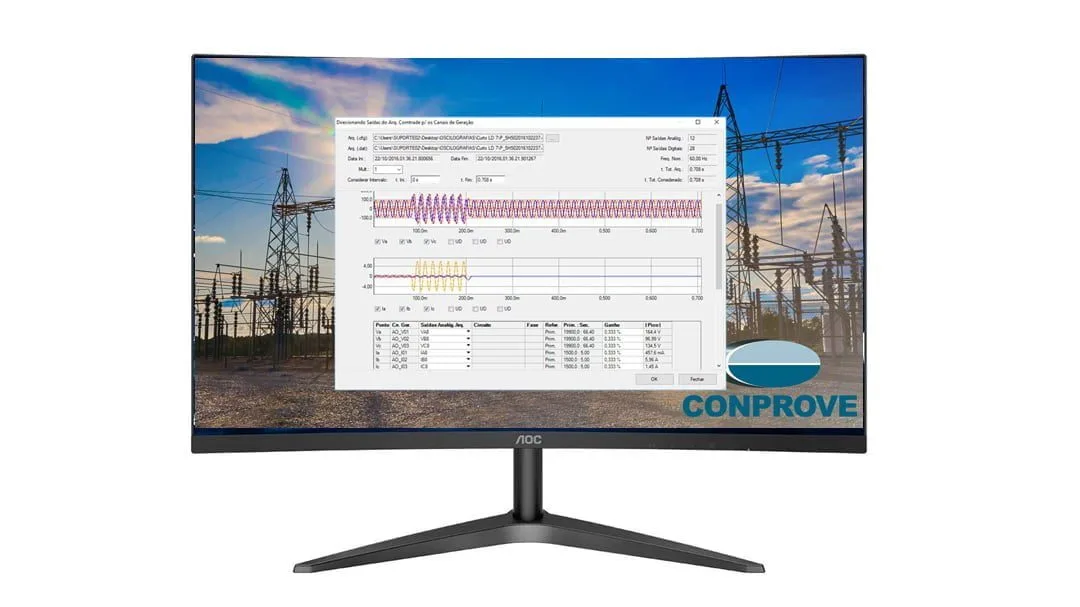

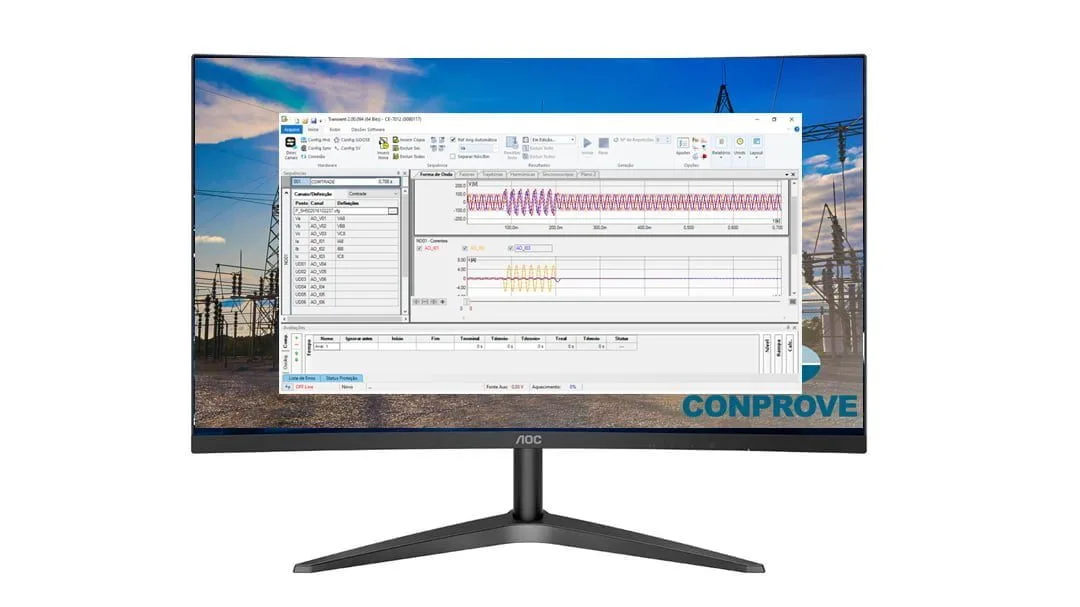

Como reproduzir arquivos de oscilografia (formato COMTRADE) e simulações do ATP (formato pl4) com recursos de software que facilitam e automatizam o procedimento?

Este software tem por finalidade reproduzir sinais exclusivamente vindos de um arquivo COMTRADE ou do ATP de maneira sequencial (por uma quantidade indeterminada), Não é um software de parada, portanto, toda e qualquer atuação em suas entradas binárias será oscilografada pelo software.

Podemos destacar nesse software em específico, a capacidade de gerar COMTRADES ou arquivos vindos do ATP em sequência. Com esse recurso, o usuário tem uma ferramenta para analisar o comportamento do relé em uma condição de evento já ocorrida ou modelada.

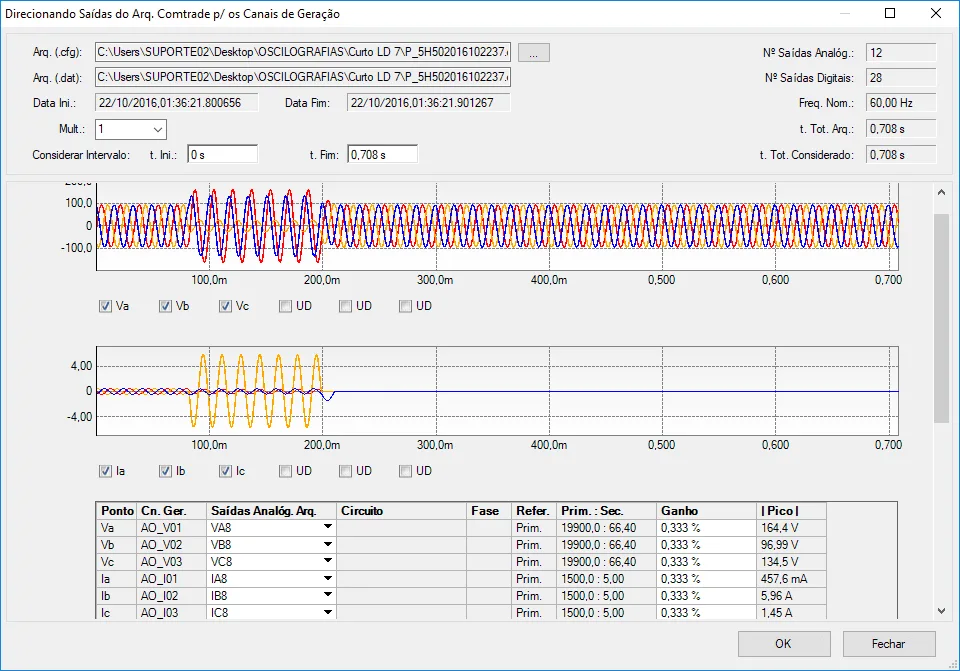

É possível trabalhar selecionando trechos da oscilografia e reinserindo nas sequências, a aplicação seria para estender alguma condição de pré ou pós falta, além da possibilidade de se trabalhar com os ganhos de cada sinal.

Para facilitar as análises, o usuário tem o recurso de inserir as zonas de proteção de distância (com os mesmos recursos do software DISTANC) e a zonas de sincronismo (com os mesmos recursos do software SINCRONISMO).

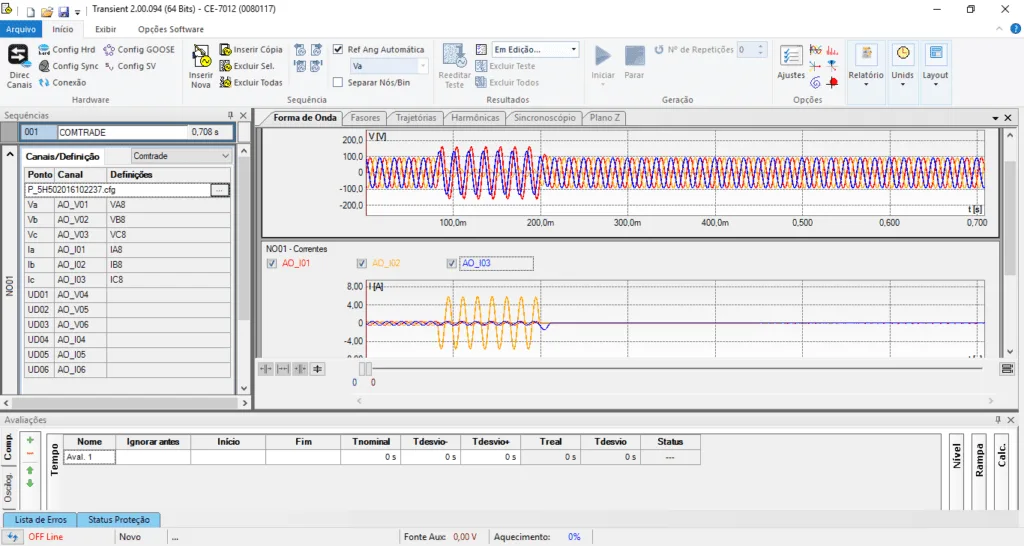

Outra ferramenta interessante, além da visualização de formas de onda, é a visualização de fasores, trajetórias, harmônicas, Sincronoscópio (analise de sincronismo) e Plano Z (inserção de sequências diretamente no plano de impedância).

Para validação de pick-up e tempo, o usuário tem a possibilidade de inserir avaliações com recursos de tempo, nível, rampa e cálculo.

Teste Rele com Arquivos Transitórios no Software Transient
