A transformação digital das subestações vem modificando profundamente a arquitetura dos sistemas elétricos de potência. Entre os principais avanços tecnológicos desse cenário destaca-se a implementação do Process Bus baseado na norma IEC 61850.
Essa arquitetura representa uma mudança significativa na forma como sinais de corrente, tensão, estados e comandos trafegam dentro das subestações, substituindo conexões convencionais em cobre por comunicação digital baseada em Ethernet industrial.
Além de aumentar a interoperabilidade e reduzir custos estruturais, o Process Bus abre caminho para aplicações avançadas de automação, proteção centralizada, virtualização e redes definidas por software.
No artigo técnico apresentado por Paulo Sergio Pereira Junior, são discutidos os principais benefícios e desafios associados à implementação do Process Bus em sistemas PACS (Protection, Automation and Control Systems).
O Que é o Process Bus na IEC 61850?
O Process Bus é uma arquitetura digital definida pela IEC 61850 que permite transmitir informações de processo através de redes Ethernet industriais.
Entre os principais dados transmitidos estão:
- Correntes
- Tensões
- Estados digitais
- Comandos
- Eventos
- Sincronismo
Em vez de utilizar cabeamento rígido convencional, os sinais passam a ser trafegados digitalmente através de mensagens padronizadas.
A Evolução das Subestações Convencionais para Digitais
Nas subestações convencionais, os sinais provenientes de:
- Transformadores de corrente (TCs)
- Transformadores de potencial (TPs)
- Disjuntores
- Chaves seccionadoras
são enviados diretamente aos relés por meio de extensos circuitos de cobre.
Com o Process Bus, essa lógica é substituída por uma arquitetura digital baseada em:
- Merging Units (MUs)
- LPITs
- Switches Ethernet
- Redes redundantes
- Comunicação IEC 61850
Essa mudança reduz significativamente a complexidade física das instalações.
Interoperabilidade Entre Fabricantes
Um dos maiores benefícios da IEC 61850 é a interoperabilidade.
A padronização de:
- Modelos de dados
- Serviços de comunicação
- Estruturas lógicas
- Mensagens digitais
permite que dispositivos de diferentes fabricantes troquem informações de maneira integrada.
Isso reduz dependência tecnológica e aumenta a flexibilidade dos projetos.
Redução da Fiação em Cobre
Tradicionalmente, subestações exigem grandes quantidades de cabeamento rígido para interligar:
- TCs
- TPs
- Relés
- Sistemas supervisórios
- Painéis de controle
No Process Bus, grande parte dessas conexões é substituída por:
- Redes Ethernet
- Fibra óptica
- Comunicação digital
Essa simplificação reduz:
- Custos de instalação
- Complexidade de montagem
- Tempo de comissionamento
- Espaço físico ocupado
Economia Estrutural nas Subestações
A digitalização também proporciona ganhos estruturais importantes.
Com a utilização de:
- LPITs (Low Power Instrument Transformers)
- Merging Units
- Arquiteturas digitais
há redução significativa de:
- Bases civis
- Infraestrutura metálica
- Painéis
- Espaço físico da subestação
Além disso, a menor necessidade de cabeamento reduz custos operacionais e de manutenção.
LPITs e a Nova Arquitetura de Medição
Os LPITs representam uma evolução em relação aos TCs e TPs convencionais.
Entre suas vantagens destacam-se:
- Menor porte físico
- Maior segurança
- Melhor resposta em frequência
- Integração digital
- Facilidade de instalação
Esses dispositivos trabalham diretamente integrados ao Process Bus.
O Papel das Merging Units (MUs)
As Merging Units desempenham função fundamental nas subestações digitais.
Sua principal função é:
- Receber sinais analógicos
- Digitalizar os sinais
- Publicar Sampled Values na rede
Isso permite que os IEDs recebam medições digitalmente via Ethernet.

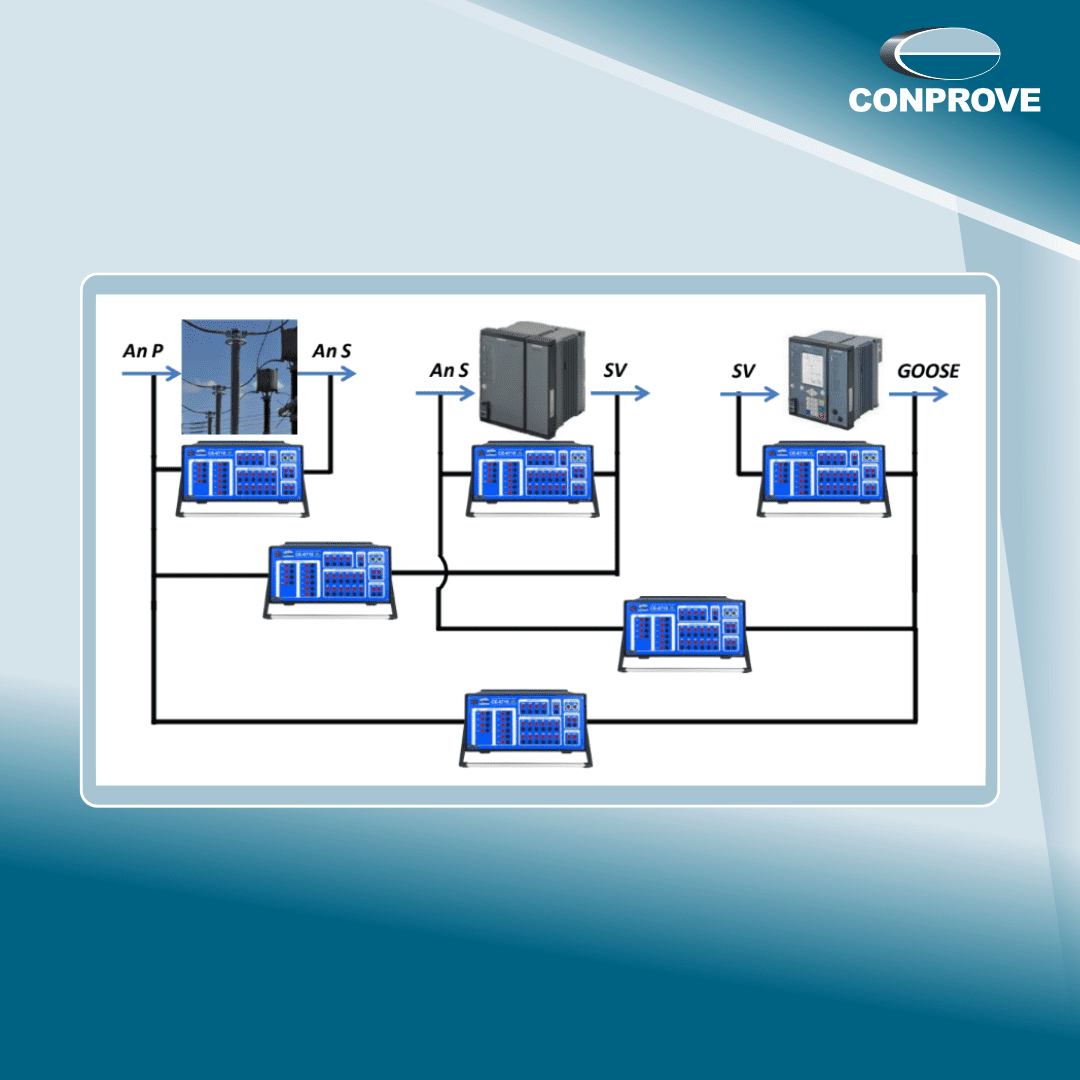

Sampled Values e Comunicação Digital
As mensagens Sampled Values (SV) são utilizadas para transmissão digital de:
- Correntes
- Tensões
- Informações de processo
Os dados trafegam em tempo real através da rede Ethernet industrial.
Essa arquitetura elimina conexões analógicas convencionais entre pátio e painéis.
GOOSE e Automação de Alta Velocidade
Outro recurso importante da IEC 61850 são as mensagens GOOSE.
Essas mensagens são utilizadas para:
- Trips
- Intertravamentos
- Comandos rápidos
- Sinalizações críticas
Seu funcionamento em multicast permite altíssima velocidade de comunicação.
Segurança Operacional nas Subestações Digitais
Um dos pontos mais relevantes destacados no artigo é o aumento da segurança operacional.
Em arquiteturas digitais:
- Correntes e tensões deixam de circular diretamente até os painéis
- Apenas informações trafegam pela rede
- Reduz-se o risco operacional
Isso elimina, por exemplo, o perigo associado à abertura acidental do secundário de TCs convencionais.
Sincronismo e Precisão Temporal
As subestações digitais exigem sincronismo preciso entre dispositivos.
Para isso utiliza-se:
- PTP (Precision Time Protocol)
O sincronismo adequado é essencial para:
- Proteção
- Oscilografia
- Eventos
- Sampled Values
PACS e a Digitalização das Subestações
Os sistemas PACS evoluem diretamente com a implementação do Process Bus.
As novas arquiteturas permitem:
- Proteção centralizada
- Automação distribuída
- Virtualização
- Redes definidas por software
- IEDs virtuais
Esse cenário amplia significativamente a flexibilidade operacional.
Desafios do Process Bus
Apesar das inúmeras vantagens, a implementação do Process Bus também apresenta desafios importantes.
Entre eles destacam-se:
- Engenharia de redes
- Sincronismo
- Cibersegurança
- Gerenciamento de tráfego
- Redundância
- Diagnóstico de comunicação
- Complexidade de integração
Esses fatores exigem equipes altamente capacitadas.
Redundância e Alta Disponibilidade
As redes digitais modernas utilizam mecanismos de redundância como:
- PRP
- HSR
Essas tecnologias garantem continuidade operacional mesmo diante de falhas na rede.
Diagnóstico e Monitoramento das Redes
Com a digitalização, torna-se indispensável monitorar continuamente:
- Tráfego GOOSE
- Sampled Values
- PTP
- Integridade da comunicação
- Latência
- Perda de pacotes
Ferramentas de diagnóstico são essenciais para manter a confiabilidade operacional.
Virtualização e o Futuro das Subestações
A implementação do Process Bus também abre espaço para:
- Virtualização de IEDs
- VPAC
- Proteção centralizada
- Cloud computing
- Edge computing
As subestações digitais evoluem gradualmente para arquiteturas cada vez mais virtualizadas.
A Importância da Capacitação Técnica
A transição para subestações digitais exige profissionais preparados para atuar com:
- IEC 61850
- Redes Ethernet industriais
- Process Bus
- PTP
- GOOSE
- Sampled Values
- Diagnóstico de redes
O conhecimento multidisciplinar torna-se fundamental.
CONPROVE Engenharia e as Tecnologias IEC 61850
A CONPROVE Engenharia atua há mais de 42 anos no desenvolvimento de soluções para:
- IEC 61850
- Subestações digitais
- Proteção elétrica
- Automação
- Diagnóstico de redes
- Sistemas PACS
- Simulação elétrica
A empresa participa ativamente da evolução tecnológica do setor elétrico na América Latina.
Conclusão
A implementação do Process Bus baseado na IEC 61850 representa uma das maiores evoluções das subestações modernas.
Os benefícios relacionados à interoperabilidade, segurança operacional, redução de custos e digitalização tornam essa arquitetura fundamental para o futuro dos sistemas elétricos.
Ao mesmo tempo, novos desafios surgem relacionados à engenharia de redes, sincronismo e monitoramento da comunicação.
O domínio dessas tecnologias será decisivo para os profissionais e empresas que atuarão nas subestações digitais das próximas décadas.
