Em projetos de geração, transmissão, distribuição e instalações industriais, a confiabilidade dos sistemas elétricos depende diretamente da qualidade dos equipamentos e da correta integração entre todos os componentes. Para garantir que tudo funcione conforme especificado antes da entrada em operação, são realizados os testes de aceitação em fábrica (FAT – Factory Acceptance Test) e os testes de aceitação em campo (SAT – Site Acceptance Test).
Esses procedimentos são fundamentais para validar o desempenho dos equipamentos, verificar a conformidade com requisitos técnicos e minimizar riscos operacionais.
O Que São os Testes FAT?
O FAT (Factory Acceptance Test) é realizado nas instalações do fabricante antes que os equipamentos sejam enviados ao cliente.
Seu objetivo é verificar se o equipamento ou sistema atende aos requisitos do projeto, às especificações técnicas e às normas aplicáveis.
Durante o FAT são avaliados aspectos como:
- Funcionalidade dos relés de proteção;
- Lógicas de controle e automação;
- Parametrizações dos equipamentos;
- Operação de entradas e saídas digitais;
- Comunicação entre dispositivos;
- Desempenho geral do sistema.
A realização do FAT reduz significativamente a possibilidade de problemas durante a instalação e o comissionamento.
O Que São os Testes SAT?
Após a instalação dos equipamentos na planta, é realizado o SAT (Site Acceptance Test).
Nessa etapa, os dispositivos são testados em conjunto com os demais elementos do sistema, verificando sua integração com o ambiente real de operação.
O SAT permite validar:
- Comunicação com sistemas supervisórios;
- Integração entre IEDs;
- Funcionamento das proteções em campo;
- Sincronismo de tempo;
- Operação de alarmes e comandos;
- Interoperabilidade dos equipamentos.
Esse processo garante que o sistema esteja pronto para operar com segurança e confiabilidade.
Equipamentos Comumente Testados
Os ensaios FAT e SAT são aplicados em diversos equipamentos e sistemas, incluindo:
- Relés de proteção;
- Disjuntores;
- Transformadores de corrente (TCs);
- Transformadores de potencial (TPs);
- Painéis de proteção e controle;
- Sistemas SCADA;
- Switches e gateways de comunicação;
- Sistemas IEC 61850.
Cada componente é analisado individualmente e também como parte integrante da solução completa.
A Importância dos Testes para Subestações Digitais
Com a crescente adoção da IEC 61850, os testes FAT e SAT passaram a incluir a validação de protocolos e serviços de comunicação.
Além dos sinais elétricos convencionais, é necessário verificar:
- Mensagens GOOSE;
- Sampled Values (SV);
- MMS;
- Sincronismo PTP;
- Interoperabilidade entre fabricantes.
Esses testes são fundamentais para garantir o correto funcionamento das subestações digitais modernas.
Soluções CONPROVE para FAT e SAT
A CONPROVE oferece uma linha completa de equipamentos e softwares desenvolvidos para atender às necessidades de testes de aceitação em fábrica e em campo.
CE-67NET
Testador compacto para testes e diagnósticos em subestações digitais com suporte total às normas IEC 61850 e IEC 61869.
CE-6707
Equipamento portátil ideal para testes de relés de proteção em laboratório e em campo, com suporte opcional à IEC 61850.

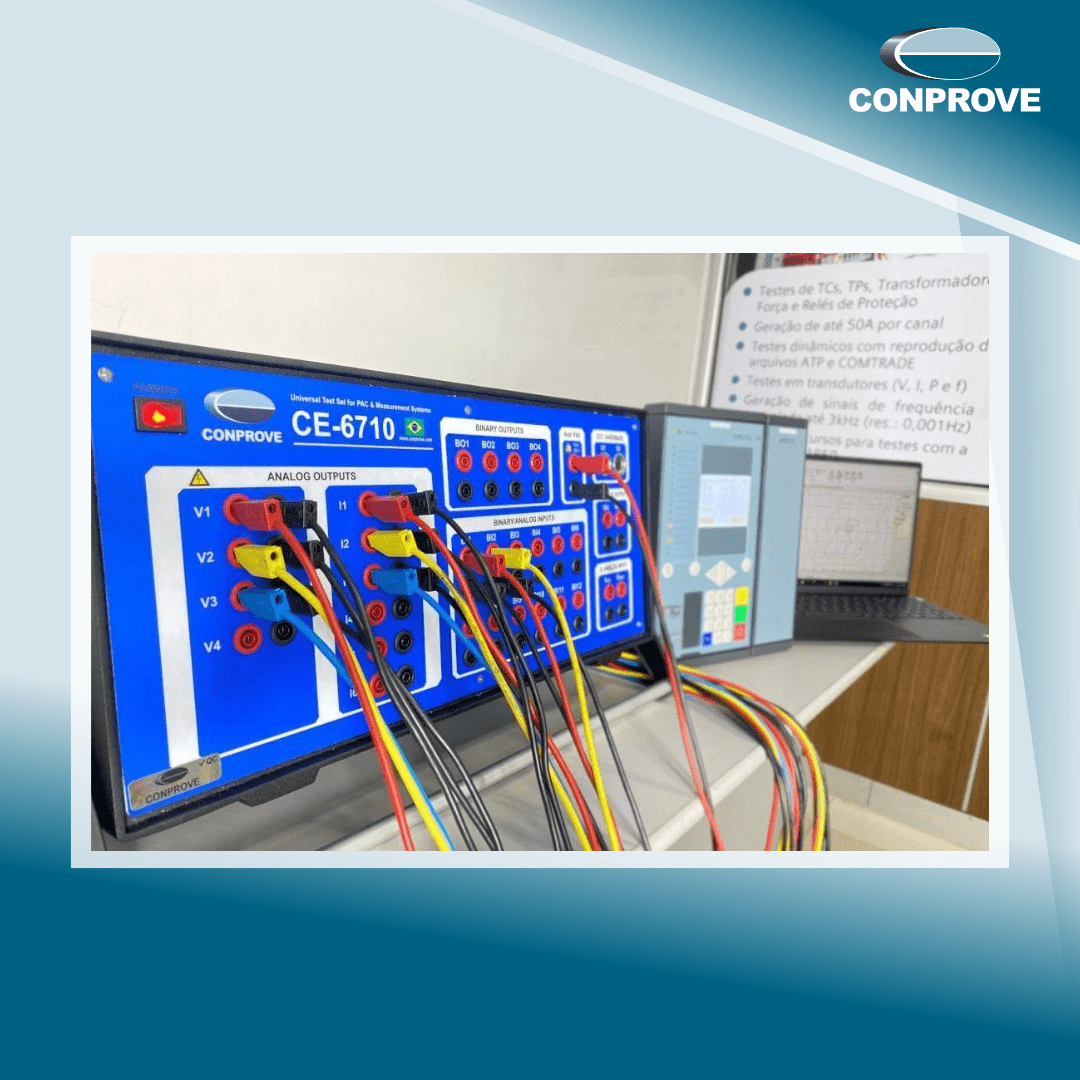

CE-6710
Testador universal multifuncional com 6 canais de corrente e 4 canais de tensão, adequado para ensaios avançados de proteção.
CE-7012
Solução multifuncional para testes em níveis primários e secundários, com 6 canais de corrente e 6 canais de tensão, além de recursos para ensaios de transformadores, relés e sistemas IEC 61850.
Automação e Eficiência nos Ensaios
Além do hardware, a CONPROVE disponibiliza softwares especializados para:
- Testes automáticos de relés;
- Testes de IEDs;
- Validação de mensagens GOOSE e SV;
- Geração automática de relatórios;
- Ensaios em ambientes IEC 61850.
Essas ferramentas aumentam a produtividade das equipes e reduzem o tempo necessário para execução dos testes.
Benefícios da Realização de FAT e SAT
Entre as principais vantagens estão:
- Redução de riscos operacionais;
- Identificação antecipada de problemas;
- Menor necessidade de retrabalho;
- Maior confiabilidade dos sistemas;
- Cumprimento de requisitos contratuais;
- Maior segurança para a entrada em operação.
Conclusão
Os testes FAT e SAT representam etapas indispensáveis para garantir a qualidade e a confiabilidade dos sistemas elétricos modernos. Seja em subestações convencionais ou digitais, a validação adequada dos equipamentos e de sua integração reduz riscos, evita falhas futuras e proporciona maior segurança operacional. Com soluções completas de hardware e software, a CONPROVE oferece as ferramentas necessárias para executar esses ensaios com eficiência, precisão e conformidade com as principais normas do setor.
