A transformação digital das subestações e a evolução dos sistemas elétricos de potência exigem ferramentas de teste cada vez mais completas, precisas e integradas às tecnologias modernas de proteção e automação.
Com a crescente adoção de arquiteturas IEC 61850, Process Bus, mensagens GOOSE e Sampled Values (SV), os ensaios elétricos passaram a demandar equipamentos capazes de atuar tanto em sistemas convencionais quanto em subestações digitais.
Nesse cenário, o CE-6710 da CONPROVE Engenharia se destaca como uma solução universal para testes de proteção, automação, controle e medição, oferecendo suporte completo às normas IEC 61850 e IEC 61869.
O equipamento reúne alta precisão, portabilidade, flexibilidade operacional e recursos avançados para aplicações em laboratório, campo, TAF e TAC.
O Que é o CE-6710?

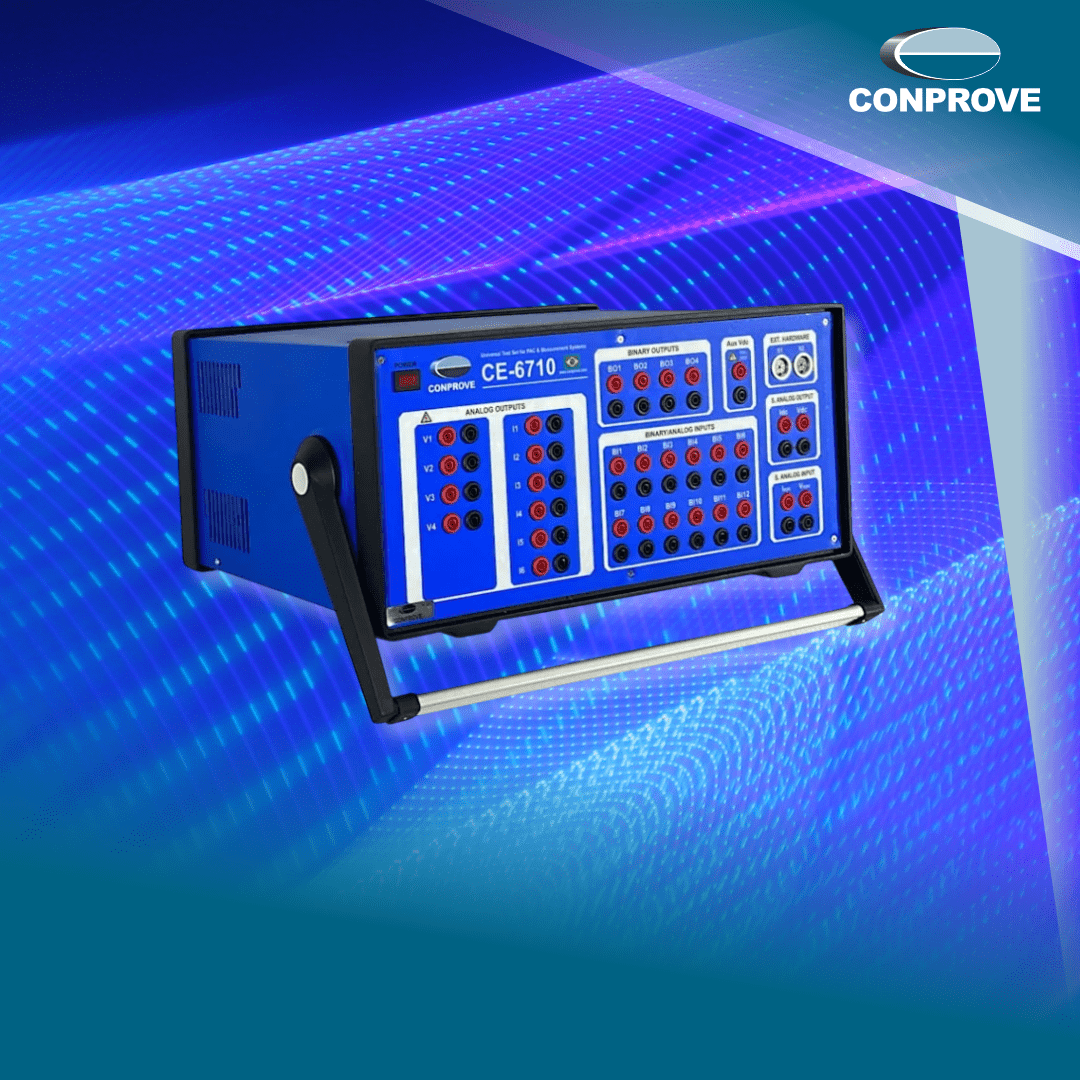

O CE-6710 é um testador universal desenvolvido para realização de ensaios em sistemas elétricos de potência.
O equipamento foi projetado para executar:
- Testes de relés de proteção
- Ensaios em IEDs
- Testes IEC 61850
- Calibração de medidores
- Aferição de transdutores
- Oscilografia de disjuntores
- Testes funcionais
- Ensaios de automação
Sua arquitetura permite aplicações tanto em ambientes convencionais quanto em subestações digitais modernas.
Aplicações em Relés de Proteção
O CE-6710 pode ser utilizado para testar diversos tipos de relés de proteção.
Relés compatíveis
- Relés eletromecânicos
- Relés estáticos
- Relés microprocessados
- IEDs modernos
O equipamento possibilita testes completos de funções ANSI aplicadas em:
- Alimentadores
- Transformadores
- Geradores
- Barramentos
- Linhas de transmissão
- Motores
Alta Precisão para Medição e Calibração
Além das aplicações em proteção, o CE-6710 possui elevada precisão na geração de sinais elétricos.
Isso permite sua utilização em:
- Calibração de transdutores
- Aferição de medidores
- Testes em qualímetros
- Validação metrológica
A elevada estabilidade dos sinais garante resultados confiáveis em aplicações críticas.
Oscilografia de Disjuntores
Outro recurso importante do equipamento é sua aplicação em oscilografia de disjuntores.
Essa funcionalidade permite:
- Avaliação do tempo de operação
- Análise dinâmica do mecanismo
- Diagnóstico de falhas
- Verificação de sincronismo
- Estudos de transitórios
A oscilografia auxilia diretamente nas atividades de manutenção preventiva e diagnóstico avançado.
Arquitetura de Hardware do CE-6710
O equipamento possui:
- 6 canais de corrente
- 4 canais de tensão de alta precisão
Essa configuração permite executar testes complexos envolvendo:
- Sistemas trifásicos
- Proteções diferenciais
- Proteções de distância
- Proteções direcionais
- Sistemas multifuncionais
A elevada capacidade de geração de sinais amplia significativamente as possibilidades de aplicação.
Instrumentação Virtual e Controle por Software
O CE-6710 é totalmente controlado por software.
Essa arquitetura baseada em instrumentação virtual proporciona:
- Flexibilidade operacional
- Testes automáticos
- Testes manuais
- Configuração simplificada
- Automação de rotinas
- Geração de relatórios
O controle digital aumenta produtividade e reduz tempo de execução dos ensaios.
Processamento Digital de Sinais (DSP)
O equipamento utiliza tecnologia DSP (Digital Signal Processing) para geração das formas de onda.
Benefícios do DSP
- Alta precisão
- Estabilidade dos sinais
- Baixa distorção
- Geração contínua até 3 kHz
- Flexibilidade na criação de formas de onda
Isso permite realizar ensaios avançados em aplicações modernas de proteção e automação.
Suporte Completo às Normas IEC 61850 e IEC 61869
Um dos grandes diferenciais do CE-6710 é seu suporte completo às arquiteturas digitais baseadas nas normas IEC 61850 e IEC 61869.
O equipamento realiza:
- Envio de mensagens GOOSE
- Recebimento de mensagens GOOSE
- Envio de Sampled Values (SV)
- Recebimento de Sampled Values (SV)
Essa funcionalidade é essencial para testes em subestações digitais modernas.
Testes em IEDs e Subestações Digitais
O CE-6710 permite realizar testes completos em IEDs aplicados em:
- Proteção
- Controle
- Supervisão
- Automação
Aplicações em IEC 61850
Entre as principais aplicações estão:
- Teste de lógica GOOSE
- Verificação de tempos de atuação
- Validação de comunicação
- Testes de Process Bus
- Avaliação de sincronismo
- Integração com Merge Units
Comparação Entre Sinais Analógicos e Sampled Values
O equipamento possibilita avaliar diferenças entre:
- Sinais analógicos convencionais
- Mensagens digitais SV
Essa funcionalidade é extremamente importante em processos de:
- Migração tecnológica
- Retrofit
- Validação de arquitetura digital
- Diagnóstico de desempenho
Avaliação de Tempos via GOOSE
O CE-6710 também compara tempos entre:
- Contatos tradicionais via cobre
- Eventos transmitidos via mensagens GOOSE
Esse recurso permite:
- Avaliar desempenho da rede
- Verificar latência
- Validar tempos de atuação
- Diagnosticar falhas de comunicação
Aplicações em TAF e TAC
O equipamento é ideal para:
TAF — Teste de Aceitação em Fábrica
Utilizado para validação dos sistemas antes da entrega do projeto.
TAC — Teste de Aceitação em Campo
Aplicado durante comissionamento e entrada em operação das instalações.
Esses ensaios são fundamentais para garantir:
- Confiabilidade operacional
- Integridade funcional
- Segurança do sistema
- Correta integração dos equipamentos
O Papel do CE-6710 nas Subestações Digitais
As subestações digitais exigem ferramentas capazes de atuar em ambientes altamente integrados e baseados em comunicação Ethernet industrial.
O CE-6710 atende plenamente essas demandas modernas ao possibilitar:
- Testes híbridos
- Integração IEC 61850
- Diagnóstico de comunicação
- Validação de Process Bus
- Testes em arquiteturas digitais
Portabilidade e Aplicação em Campo
O equipamento foi desenvolvido para utilização tanto em laboratório quanto em campo.
Sua portabilidade proporciona:
- Facilidade de transporte
- Rapidez em comissionamentos
- Flexibilidade operacional
- Redução de tempo de testes
Essas características são fundamentais para equipes de manutenção e comissionamento.
CONPROVE Engenharia e a Evolução Tecnológica do Setor Elétrico
Com mais de 42 anos de atuação, a CONPROVE Engenharia é referência em:
- Proteção elétrica
- IEC 61850
- Subestações digitais
- Testes elétricos
- Automação
- Sistemas de potência
- Diagnóstico de redes
- Desenvolvimento de equipamentos
Os produtos da empresa são utilizados em concessionárias, indústrias, integradores e centros de pesquisa em toda a América Latina.
Conclusão
O CE-6710 representa uma solução moderna, versátil e completa para testes em sistemas elétricos de potência.
Sua capacidade de atuar em ambientes convencionais e digitais, aliada ao suporte completo às normas IEC 61850 e IEC 61869, torna o equipamento uma ferramenta estratégica para profissionais de:
- Proteção
- Automação
- Comissionamento
- Manutenção
- Engenharia de sistemas elétricos
Com elevada precisão, flexibilidade e recursos avançados, o CE-6710 acompanha a evolução tecnológica das subestações modernas e das arquiteturas digitais do setor elétrico.
