As linhas de transmissão são elementos essenciais para o funcionamento do sistema elétrico de potência, responsáveis por transportar grandes blocos de energia entre centros de geração, subestações e áreas de consumo. Devido à sua importância estratégica, os sistemas de proteção aplicados às linhas precisam operar com elevada velocidade, seletividade e confiabilidade.
Nesse contexto, os ajustes de proteção tornam-se uma etapa crítica para garantir o correto desempenho operacional do SEP.
A parametrização inadequada pode provocar:
- Atuações indevidas
- Falhas de desligamento
- Perda de seletividade
- Instabilidade do sistema
- Desligamentos em cascata
Por isso, profissionais que atuam com proteção de linhas precisam compreender profundamente os critérios técnicos envolvidos nos cálculos e ajustes dos relés de proteção.
A Importância da Proteção de Linhas de Transmissão
As linhas de transmissão estão constantemente sujeitas a:
- Curtos-circuitos
- Descargas atmosféricas
- Contaminação de isoladores
- Oscilações de potência
- Sobrecargas
- Falhas transitórias e permanentes
Os sistemas de proteção devem detectar rapidamente essas condições para:
- Minimizar danos
- Preservar a estabilidade do sistema
- Garantir continuidade operacional
- Isolar apenas o trecho defeituoso
A velocidade de atuação é especialmente importante em sistemas de transmissão devido ao impacto direto sobre a estabilidade eletromecânica da rede.
Principais Funções de Proteção Utilizadas
Diversas funções ANSI podem ser aplicadas na proteção de linhas de transmissão, dependendo da filosofia do sistema.
Entre as principais estão:
- 21 — Proteção de distância
- 50/51 — Sobrecorrente instantânea e temporizada
- 67 — Sobrecorrente direcional
- 87L — Proteção diferencial de linha
- 68 — Oscilação de potência
- 79 — Religamento automático
Cada função exige critérios específicos de parametrização e coordenação.
Proteção de Distância
A proteção de distância é uma das mais utilizadas em linhas de transmissão.
Seu princípio de funcionamento baseia-se na medição da impedância aparente entre o relé e o ponto de falta.
Entre os principais parâmetros analisados estão:
- Impedância da linha
- Resistência de falta
- Alcance das zonas
- Tempo de atuação
- Compensação de sequência zero
A correta definição das zonas de proteção é fundamental para garantir seletividade e evitar sobrealcance ou subalcance.
Coordenação e Seletividade
Os ajustes de proteção precisam considerar a coordenação entre:
- Linhas adjacentes
- Proteções de retaguarda
- Relés direcionais
- Sistemas de religamento
- Proteções de barras e transformadores
Uma coordenação inadequada pode causar:
- Desligamentos desnecessários
- Abertura incorreta de circuitos
- Comprometimento da estabilidade do SEP
Por isso, estudos de seletividade são parte indispensável do processo de parametrização.
Influência dos Transitórios e Condições Reais
Os sistemas modernos de proteção também precisam considerar fenômenos transitórios que impactam diretamente os ajustes, como:
- Saturação de TC
- Oscilações de potência
- Transitórios eletromagnéticos
- Efeitos capacitivos
- Componentes DC de falta
Esses fenômenos podem alterar significativamente o comportamento dos relés durante eventos reais.
A Evolução dos Relés de Proteção
Com a evolução tecnológica, os relés deixaram de ser dispositivos eletromecânicos simples e passaram a atuar como IEDs multifuncionais integrados à IEC 61850.
Hoje, os sistemas de proteção de linhas incluem:
- Comunicação digital
- Teleproteção
- Sincronismo PTP
- Mensagens GOOSE
- Supervisão avançada
- Diagnóstico em tempo real
Isso exige profissionais cada vez mais preparados para lidar tanto com sinais elétricos quanto com redes de comunicação.
A Importância do Comissionamento
Além dos cálculos e ajustes, o comissionamento é uma etapa crítica para validar o correto funcionamento da proteção.
Durante os testes são avaliados:
- Tempos de atuação
- Sequência lógica
- Comunicação entre IEDs
- Intertravamentos
- Lógicas de proteção
- Integração com sistemas SCADA
O objetivo é garantir que a proteção opere corretamente em condições reais do sistema.
Capacitação Técnica para Sistemas de Proteção Modernos
O aumento da complexidade dos sistemas elétricos exige capacitação contínua dos profissionais do setor.
O domínio dos conceitos de:
- Proteção de distância
- Coordenação
- Ajustes
- IEC 61850
- Teleproteção
- Comissionamento
tornou-se essencial para engenheiros e técnicos que atuam em sistemas de potência.
Curso CONPROVE – Proteção de Linhas de Transmissão
A CONPROVE disponibiliza treinamento especializado voltado para teoria e práticas de comissionamento em proteção de linhas de transmissão.
O curso aborda:
- Filosofias de proteção
- Ajustes de relés
- Critérios de parametrização
- Estudos práticos
- Comissionamento
- Aplicações reais
🔗 Curso completo:
https://conprove.com/produto/protecao-de-linhas-de-transmissao-teoria-e-praticas-de-comissionamento/

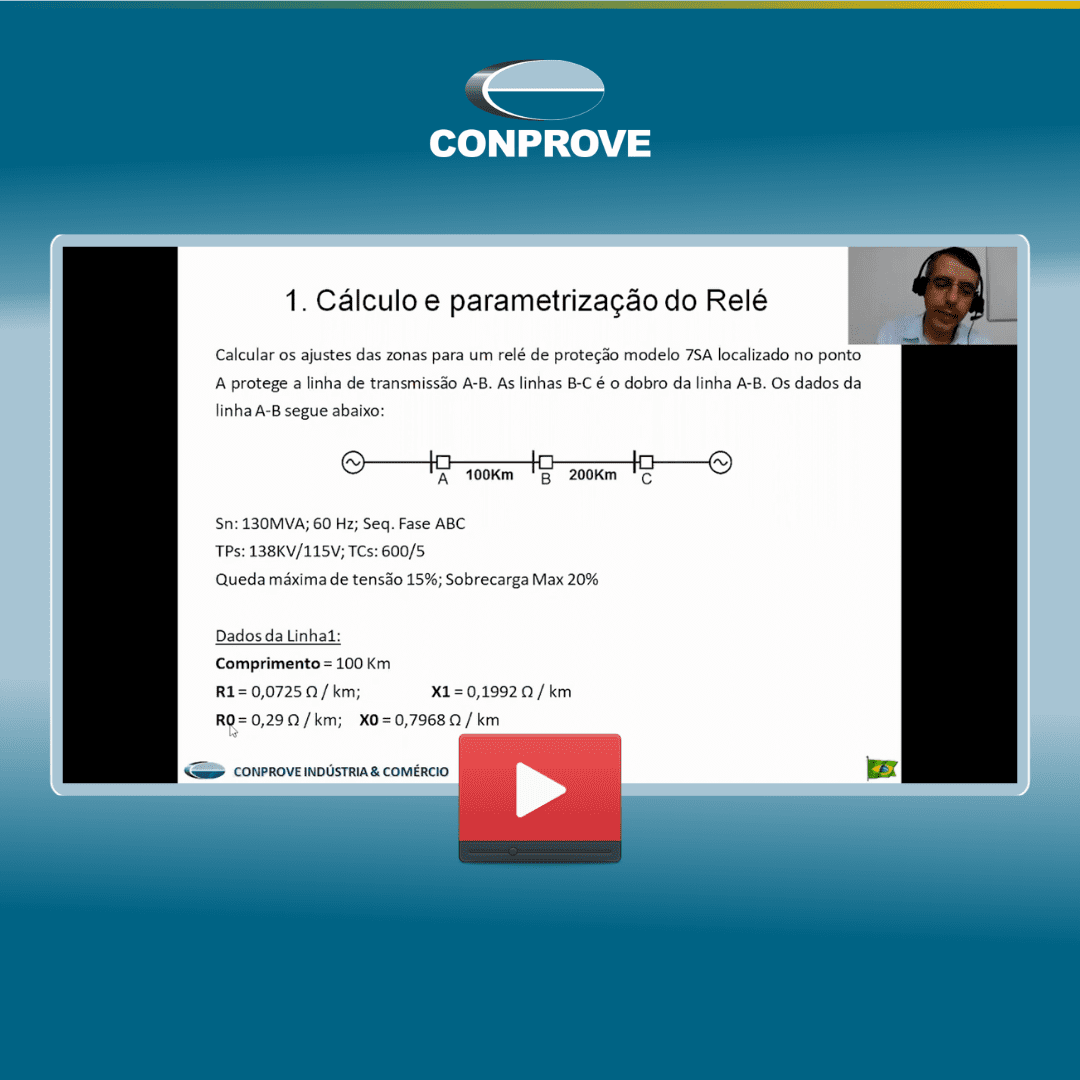

🎥 Vídeo:
https://youtu.be/PnYirSMeQeM
