Como testar a função de sobre-excitação (24) com recursos de software que facilitam e automatizam o procedimento?

Este software realiza testes automáticos em relés de sobrexcitação. Permite que o usuário ajuste as faixas de variação e ou frequência e verifique se existe atuação e se está dentro do tempo previsto.

O usuário pode configurar os testes especificando quais canais de geração são direcionados para as tensões, pode ainda habilitar condições de Pré-Simulações 1 e 2 e uma condição de Pós-Simulação.

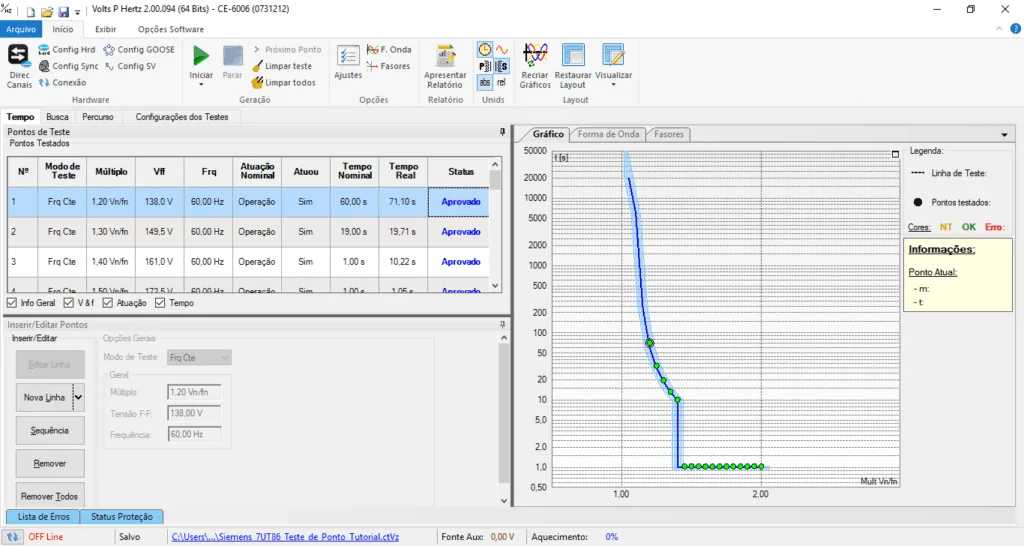

Os testes realizados são: Teste de Tempo, Teste de Busca e Teste de Percurso. Para todos os testes é possível visualizar as curvas de atuação. Para facilitar o entendimento essas curvas podem ser maximizadas e possuem ainda um botão para efeito de transparência.

O software permite direcionar para as saídas Binárias as interfaces de trip e pick-up do Volts/Hz.

No teste de tempo, o objetivo principal é verificar o tempo de operação de cada curva inversa ou de tempo definido. Para inserir as linhas de teste, o usuário tem a possibilidade de fixar a tensão e variar somente a frequência ou o contrário, ou seja, fixar a frequência e variar a tensão.

Já no teste de busca, a ideia é procurar pelo limiar de operação (pickup) e para isso o usuário deve fixar uma grandeza (tensão ou frequência) e variar a outra. Dessa forma, encontra-se o limiar de operação em V/Hz.

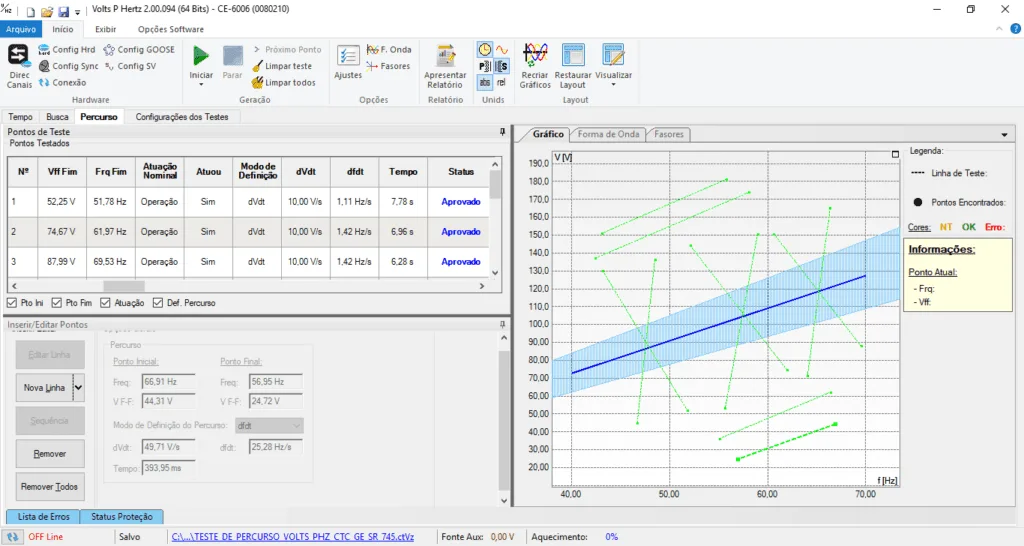

No teste de percurso, o usuário irá criar linhas de busca onde as duas grandezas variam, permitindo assim uma avaliação mais completa e precisa sobre o comportamento do relé.

Para auxiliar nas análises, o usuário poderá contar com gráficos de forma de onda e de fasores, além é claro de também inserir duas pré faltas e uma pós falta.
