Descrição

Como testar a função de bloqueio por harmônicos com recursos de software que facilitam e automatizam o procedimento?

Este software permite ao usuário realizar testes com correntes harmônicas de segunda (2ª), terceira (3ª) e quinta (5ª) ordem.

É possível realizar testes de Ponto (testa um ponto disparado e verifica sua resposta de acordo com a região em que se encontra, e compara o tempo de resposta com o tempo esperado), Testes de Busca (Percorre a Característica da Região de Restrição para a Região de Operação e captura o valor da corrente em que o relé opera) e testes de CrossBlock (Bloqueio Cruzado, quando habilitada esta função, a presença de Corrente harmônica em pelo menos uma das fases do relé deve restringir a operação nas demais fases).

O usuário pode configurar os testes especificando quais canais de geração são direcionados para cada Fase, pode ainda habilitar condições de Falta, e Pré-Falta 1 e 2.

Com o teste de ponto, o usuário tem a possibilidade de verificar o tempo de atuação quando o bloqueio não ocorre e verificar também se o bloqueio ocorre dentro da sua característica. É permitido ao usuário escolher em quais fases (A,B,C ou ABC) haverá injeção de harmônicas somadas à fundamental. Na inserção de pontos, o usuário pode optar por colocar ponto a ponto ou utilizar uma distribuição sequencial.

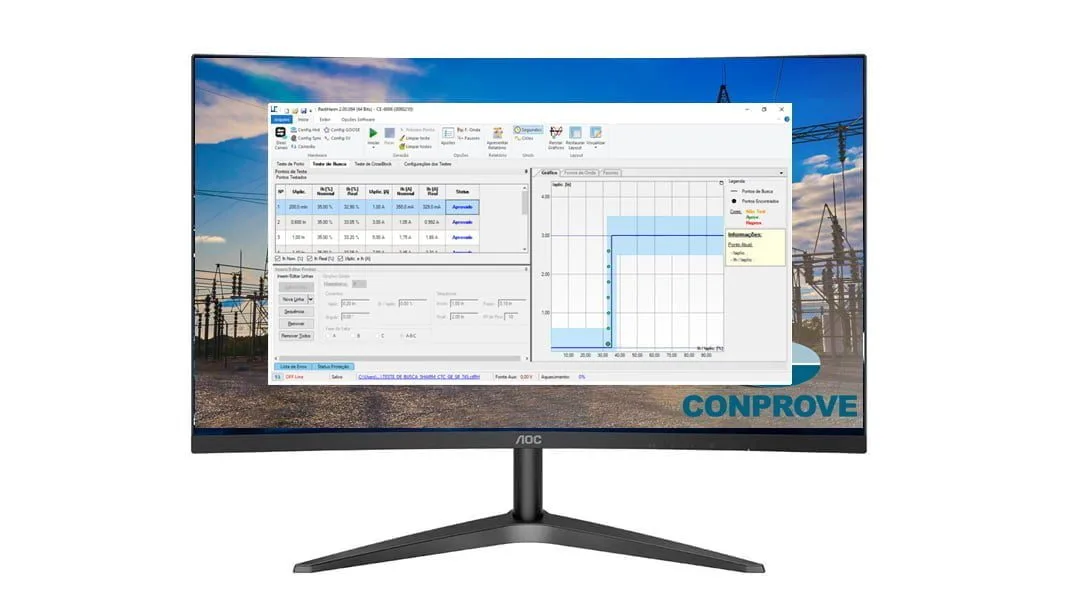

No teste de busca, é possível encontrar o limiar que separa a região de bloqueio da região de não bloqueio. Novamente, o usuário escolhe qual será a fase (A,B,C ou ABC) na qual as harmônicas somadas à fundamental serão aplicadas. Na inserção de linhas de busca, o usuário pode optar por colocar linha a linha ou utilizar uma distribuição sequencial.

Por fim, existe um teste exclusivo que somente a CONPROVE executa. Esse procedimento se chama “Teste de Crossblock”. Nele, é possível aferir o tempo em que o relé irá bloquear a atuação da função 87 em uma situação de aplicação de harmônicas em uma ou duas fases (nas fases não envolvidas, são aplicadas correntes fundamentais).

Para facilitar as análises, é possível visualizar as formas de ondas e fasores para pontos ou linhas de teste. Existe ainda a possibilidade de se aplicar até duas pré-faltas e uma pós falta.
