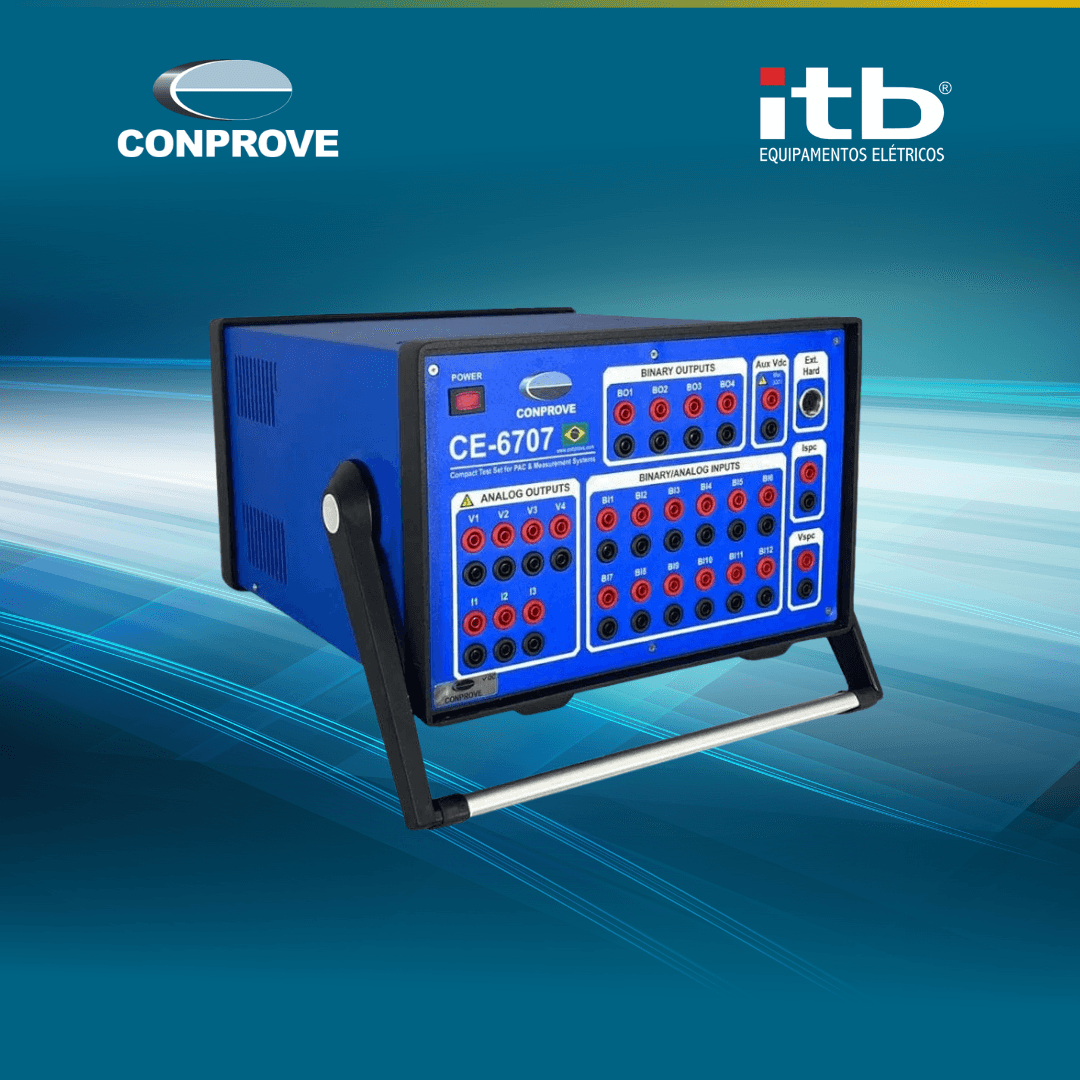

A ITB Equipamentos Elétricos adquiriu a CE‑6707, uma ferramenta portátil e altamente versátil que reúne, em um único equipamento, recursos essenciais para testes e validações do sistema elétrico. Indicada tanto para campo quanto para laboratório, a CE‑6707 atende desde rotinas tradicionais de ensaio em nível secundário até demandas mais modernas envolvendo IEC 61850 / IEC 61869 (opcional).

O que é a CE‑6707 e para que serve?

A CE‑6707 é um testador compacto projetado para testar, calibrar e aferir diversos tipos de equipamentos em níveis secundários. Na prática, isso inclui ensaios em relés de proteção:

Eletromecânicos
Estáticos
Microprocessados

Esse formato “all‑in‑one” facilita o dia a dia de quem precisa executar testes com qualidade, repetibilidade e mobilidade.

Alta potência para relés eletromecânicos de alto burden (sem hardware extra)

Um diferencial importante do equipamento é disponibilizar alta potência para testes em relés eletromecânicos de alto burden (alta impedância) sem a necessidade de hardware adicional.

Isso representa ganho direto em produtividade e redução de complexidade, especialmente em cenários de campo onde montar acessórios e configurações extras pode aumentar tempo e risco de erro.

Medições trifásicas e análise completa da qualidade do sinal

A CE‑6707 realiza medições trifásicas de corrente e tensão, permitindo verificações relevantes para testes e diagnóstico, como:

Afundamentos (sags)
Harmônicas até a 50ª
Potência ativa, aparente e reativa
Visualização em tempo real da forma de onda do sistema

Além disso, o equipamento possui 3 canais de corrente e 4 canais de tensão de alta precisão, ampliando a flexibilidade para diferentes tipos de ensaio e arranjos de medição.

Controle total por software e testes manuais/automáticos

Outro ponto forte é a operação totalmente controlada por software (instrumentação virtual), permitindo:

Testes manuais, quando o técnico precisa de flexibilidade e rapidez
Testes automáticos, quando a prioridade é padronização, repetibilidade e produtividade

A geração das formas de onda utiliza Processamento Digital de Sinais (DSP), possibilitando frequências de até 3 kHzde forma contínua — algo especialmente útil em aplicações que exigem maior flexibilidade de sinal.

Opcional IEC 61850 / IEC 61869: GOOSE e Sampled Values (SV)

Como opcional, a CE‑6707 pode realizar testes em IEDs conforme as normas IEC 61850 / IEC 61869, com capacidade de:

Receber e enviar mensagens GOOSE
Receber e enviar Sampled Values (SV)

Esse recurso também permite comparações valiosas para diagnóstico e validação em subestações digitais, como:

Comparar tempos entre contato tradicional (fiação de cobre rígida) e o evento via rede Ethernet por mensagens GOOSE
Avaliar diferenças entre sinal analógico e mensagens SV

Na prática, isso ajuda equipes a validar comportamento, latência e coerência de sinais em ambientes híbridos (convencional + digital) ou em migrações para IEC 61850.

Saiba mais sobre a CE‑6707

🔗 Página do produto (PT): https://conprove.com/produto/03-ce-6707-testador-compacto-para-protecao-automacao-controle-e-medicao-com-suporte-total-a-norma-iec-61850/
🔗 Página do produto (EN): https://conprove.com/en/products/03-ce-6707-compact-tester-for-protection-automation-control-and-measurement-with-full-support-to-iec-61850-standard/
