A análise do comportamento de funções de proteção diante de transitórios é essencial para garantir a confiabilidade dos sistemas elétricos. Pensando nisso, o PS Simul, software de modelagem e simulação da Conprove, oferece recursos avançados que permitem reproduzir com precisão condições reais de falta, distúrbios e oscilações em linhas de transmissão.

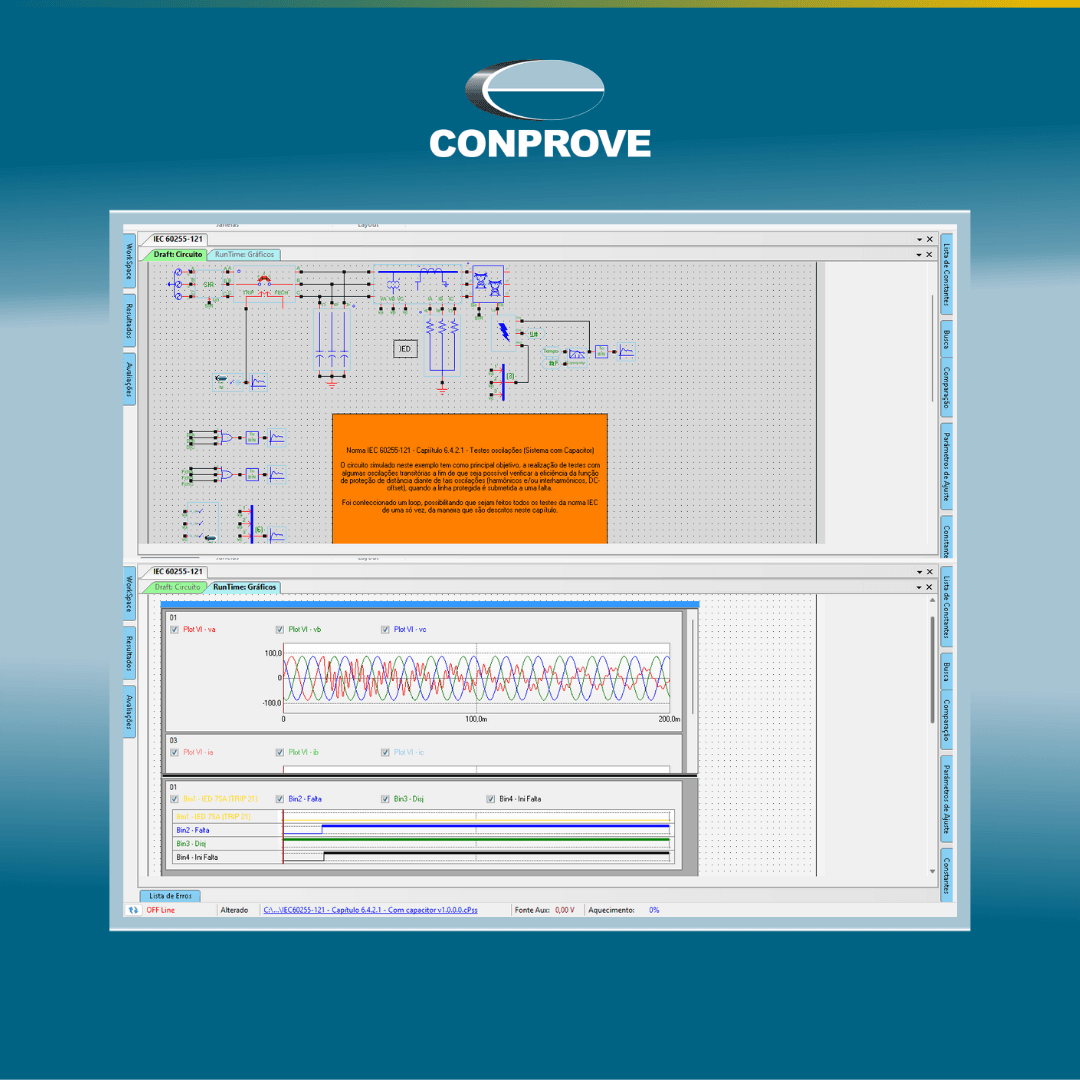

Entre os exemplos disponíveis gratuitamente na biblioteca do software, destaca-se o estudo baseado na Norma IEC 60255‑121 – Capítulo 6.4.2.1, que trata dos testes de oscilações em sistemas com capacitor.

Simulação Avançada Aplicada à Proteção de Sistemas Elétricos

Com o PS Simul, é possível construir circuitos detalhados que reproduzem cenários reais de operação e falta. Isso permite avaliar o desempenho das funções de proteção com alto grau de realismo.
No exemplo da IEC 60255‑121, o objetivo principal é verificar a eficiência da função de proteção de distância frente a transitórios específicos que ocorrem em sistemas contendo capacitores.

Essas condições podem incluir:

Oscilações transitórias após o início da falta
Harmônicos e inter-harmônicos que distorcem o sinal
DC‑offset, presente nos ciclos iniciais
Impactos diretos no cálculo de impedância e na zona de atuação

A correta interpretação desses fenômenos é decisiva para assegurar que a proteção de distância opere de forma confiável, mesmo em condições severas.

Loop Automatizado para Testes da IEC

Para facilitar o processo, o exemplo disponibilizado no PS Simul inclui um loop de testes automatizado, permitindo que todas as análises exigidas pela norma sejam realizadas de uma só vez.
Isso garante:

Maior produtividade
Repetibilidade dos ensaios
Comparação direta entre diferentes cenários
Conformidade com os requisitos da IEC 60255‑121

Essa abordagem é ideal para engenheiros que desejam validar ajustes, estudar o comportamento dinâmico das proteções ou desenvolver novos algoritmos.

Acesso Gratuito na Biblioteca do PS Simul

O exemplo pode ser encontrado gratuitamente no Grupo 3 – Proteção, dentro da biblioteca interna do PS Simul. Basta acessar o software, localizar o exemplo e começar a simular.

Além disso, o PS Simul oferece uma ampla variedade de módulos, blocos, modelos de equipamentos e funcionalidades que permitem estudar transitórios eletromagnéticos, comportamentos dinâmicos e interações complexas de sistemas de potência.
