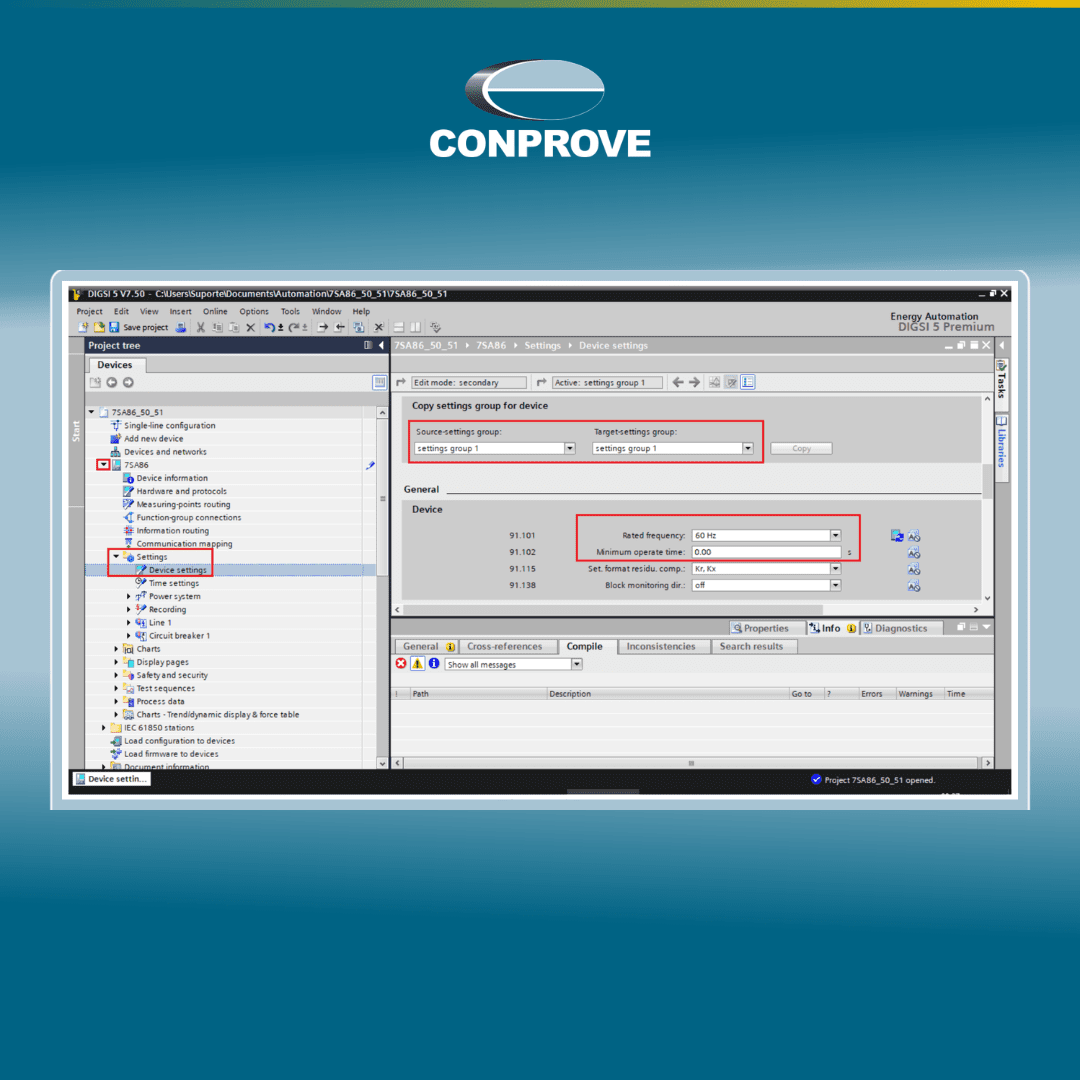

Em rotinas de comissionamento, manutenção e validação de ajustes, poucos pontos são tão críticos quanto garantir que as funções de sobrecorrente estejam corretas — tanto no pickup quanto no tempo de atuação e no comportamento da curva temporizada. Pensando nisso, a Conprove disponibiliza um tutorial prático e direto ao ponto para teste do SIEMENS 7SA86 (SIPROTEC 5), cobrindo as funções 50 (PIOC) e 51 (PTOC).

Acesse o tutorial completo:

Tutorial_Teste_Rele_Siemens_7SA86_SIPROTEC_5_Sobrecorrente_CTC

O que você vai testar neste tutorial

Função 51 (PTOC) — Sobrecorrente temporizada (fase)

O roteiro aborda:

Teste de pickup do temporizado das unidades de fase (51)
Levantamento da curva temporizada, permitindo comparar a resposta do relé com o comportamento esperado (conforme parametrização e critérios de aceitação do projeto)

Esse passo é essencial para validar se o relé:

inicia corretamente (pickup) no ponto definido,
temporiza conforme a curva selecionada,
mantém consistência e repetibilidade no tempo medido.

Função 50 (PIOC) — Sobrecorrente instantânea (fase)

O tutorial também cobre:

Teste de pickup do instantâneo das unidades de fase
Tempo de operação (50), verificando atuação e desempenho de resposta

Aqui, o foco é validar se a atuação instantânea:

não está “adiantada” (risco de atuação indevida),
nem “atrasada”/acima do esperado (risco de não atuação em condições críticas).

Ferramentas Conprove compatíveis

O tutorial foi estruturado para execução com as seguintes ferramentas:

CE-6003
CE-6006
CE-6706
CE-6710
CE-7012
CE-7024

Isso permite aplicar o mesmo método em diferentes cenários de equipe e disponibilidade de equipamentos, mantendo padronização do processo.

Por que esse tipo de tutorial acelera o comissionamento (e reduz risco)

Na prática, ter um procedimento claro para 50/51 ajuda a entregar:

produtividade: menos retrabalho e menos “tentativa e erro” em campo
evidência técnica: resultados mensuráveis para aceite e rastreabilidade
padronização: mesma lógica de teste entre equipes, turnos e projetos
redução de downtime: diagnóstico mais rápido quando algo não fecha com o esperado

Em redes cada vez mais exigentes, modernizadas e orientadas a critérios de desempenho, o diferencial não é só “testar”, mas testar com método, repetibilidade e critérios objetivos.
