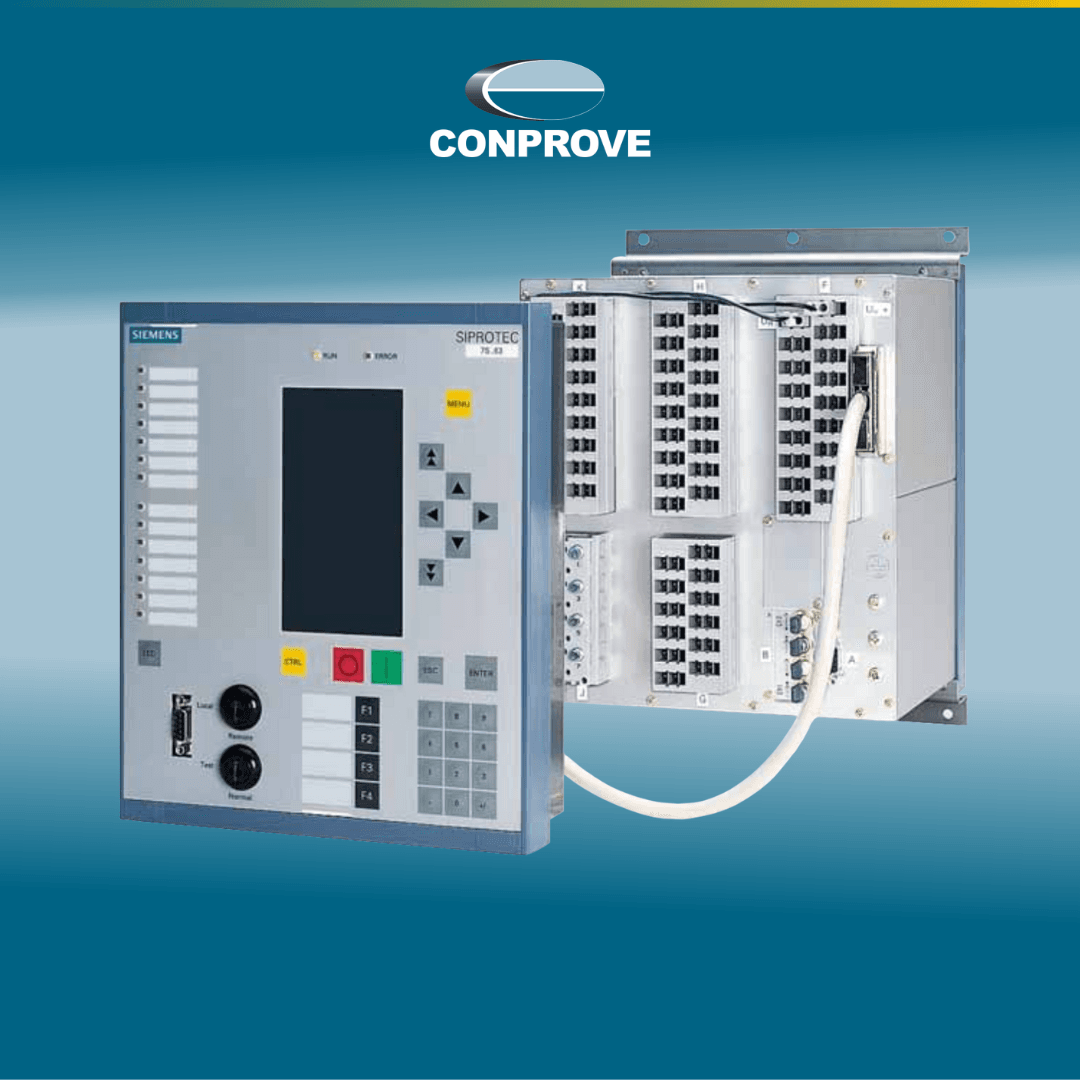

Os relés de proteção modernos desempenham um papel fundamental na segurança e na confiabilidade do sistema elétrico. Entre eles, o Siemens 7SA611 se destaca por sua robustez e pela operação precisa em linhas de transmissão, especialmente na função 21 – Proteção de Distância (PDIS).
Neste artigo, exploramos o processo de teste dessa função, sua importância e como a Conprove oferece ferramentas avançadas para garantir resultados confiáveis e alinhados às exigências do setor.
Entendendo a Função 21 (PDIS) – Proteção de Distância
A função PDIS é responsável por detectar faltas em linhas de transmissão com base na impedância medida entre o ponto de instalação do relé e o local da falta.
A característica quadrilateral, presente no modelo 7SA611, amplia a sensibilidade e estabilidade da proteção ao permitir:
- Operação em cenários com alta resistência de falta
- Maior imunidade a carregamentos pesados
- Melhor performance em sistemas complexos e dinâmicos
Essa filosofia de proteção é amplamente utilizada em sistemas de transmissão devido à sua eficiência e seletividade.
Objetivo do Teste: Busca e Ponto das Zonas Quadrilaterais
Para garantir o desempenho adequado da função de distância, é essencial realizar dois tipos principais de ensaio:
- Teste de Busca (Sweep Test)
Varredura completa da área da característica quadrilateral para identificar corretamente o limite de operação de cada zona.
- Teste de Ponto (Point Test)
Aplicação direta de valores de tensão e corrente que representam pontos específicos da curva, verificando a resposta pontual do relé.
Esses testes confirmam:
- Alcance correto de cada zona
- Temporização adequada
- Direcionalidade
- Comportamento diante de altas resistências de falta
- Segurança em faltas externas
Ferramentas Conprove Utilizadas nos Ensaios
A Conprove disponibiliza uma linha de malas de teste totalmente compatíveis com o Siemens 7SA611, incluindo:
- CE‑6006
- CE‑6706
- CE‑6710
- CE‑7012
- CE‑7024
Esses equipamentos permitem:
- Ensaios manuais, automáticos e automatizados
- Alta precisão em forma de onda
- Testes repetitivos e comparáveis
- Integração com procedimentos padronizados
Tutorial Completo do Teste
A Conprove preparou um tutorial detalhado mostrando como realizar o teste passo a passo:
🔗 https://conprove.com/tutorias/tutorial_teste_rele_siemens_7sa_distancia_quad_ctc/
Esse guia apresenta:
- Configuração da mala
- Ajustes necessários
- Execução dos testes
- Interpretação dos resultados
- Boas práticas de verificação
Por que testar o 7SA611 com ferramentas Conprove?
- Confiabilidade elevada
- Compatibilidade total com funções de distância
- Precisão nas formas de onda
- Interface amigável
- Automação de testes complexos
- Suporte a características poligonais, quadrilaterais e mistas
Com isso, profissionais de comissionamento, manutenção, engenharia de proteção e testes de rotina têm um ambiente completo para validar o comportamento do relé em qualquer condição.
Conclusão
O Siemens 7SA611, quando testado com as ferramentas corretas, garante uma operação robusta, seletiva e confiável nas linhas de transmissão. Ao utilizar as malas de teste Conprove, é possível validar com precisão suas zonas de proteção, garantindo conformidade com os requisitos operacionais e a segurança do sistema elétrico como um todo.
