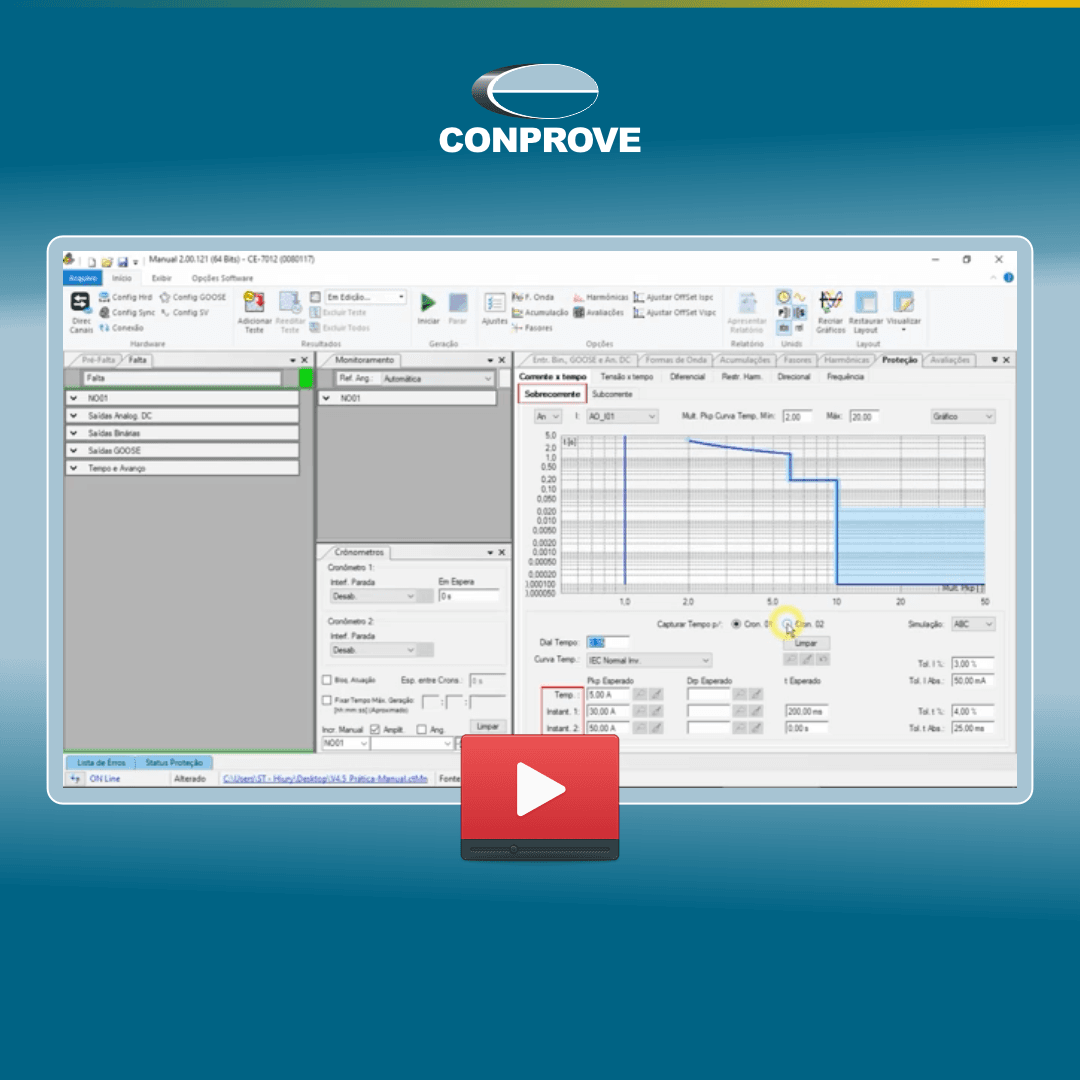

A Conprove demonstra, neste conteúdo, a aplicação prática do teste da função de Sobrecorrente de fase ANSI 50/51 utilizando o software Quick (antigo Software Manual) e uma mala de testes Conprove.
O ensaio foi realizado em um relé modelo SEL 351A, seguindo um passo a passo detalhado que inclui desde a abertura do arquivo de teste até a emissão automática do relatório final.
Etapas Apresentadas no Teste
1. Configuração Inicial
Abertura do arquivo de teste no software Quick e ajustes dos parâmetros da função de proteção ensaiada.
2. Ensaios de Pick-up e Tempo de Operação
Execução do teste de pick-up para determinar o ponto de atuação e medição do tempo de operação da função ANSI 50/51.
3. Associação Binária
Mapeamento e associação entre as saídas e entradas binárias do relé e da mala de testes, assegurando precisão nos resultados.
4. Geração de Relatório Automático
Ao final, o software Quick gera automaticamente um relatório completo do ensaio, contendo todos os dados e medições obtidos.
Recursos Envolvidos
O software Quick oferece uma interface intuitiva e recursos avançados para controle de geração e monitoramento de sinais. Em conjunto com o CTC – Conprove Test Center, garante alto desempenho e confiabilidade na realização de ensaios em relés de proteção.
