A confiabilidade e a continuidade da operação em sistemas elétricos de potência dependem diretamente do correto funcionamento dos sistemas de proteção. Nesse contexto, os IEDs (Intelligent Electronic Devices) desempenham papel fundamental, pois são responsáveis por detectar, isolar e sinalizar falhas em tempo real. No entanto, para garantir que esses dispositivos estejam operando de forma eficaz, é necessário submetê-los a testes rigorosos, que simulem as condições reais de operação do sistema elétrico. É aqui que entram os testes em malha fechada.

Por que testar em malha fechada?

Durante muitos anos, os testes em malha aberta, com injeção de sinais em regime permanente, foram suficientes para validar relés e IEDs. No entanto, esse tipo de teste não contempla aspectos dinâmicos do sistema elétrico, como:

  • Saturação de transformadores de corrente (TCs);

  • Ferrorressonância;

  • Transitórios de manobra;

  • Harmônicos;

  • Variações de frequência;

  • Interações entre dispositivos de proteção.

Esses fenômenos, frequentemente presentes em condições reais de defeito, não são reproduzidos adequadamente em testes convencionais. Consequentemente, torna-se impossível avaliar o comportamento real e a resposta dos IEDs diante de eventos complexos. Por isso, os testes em malha fechada vêm ganhando espaço como metodologia indispensável na engenharia de proteção.

O que são testes em malha fechada?

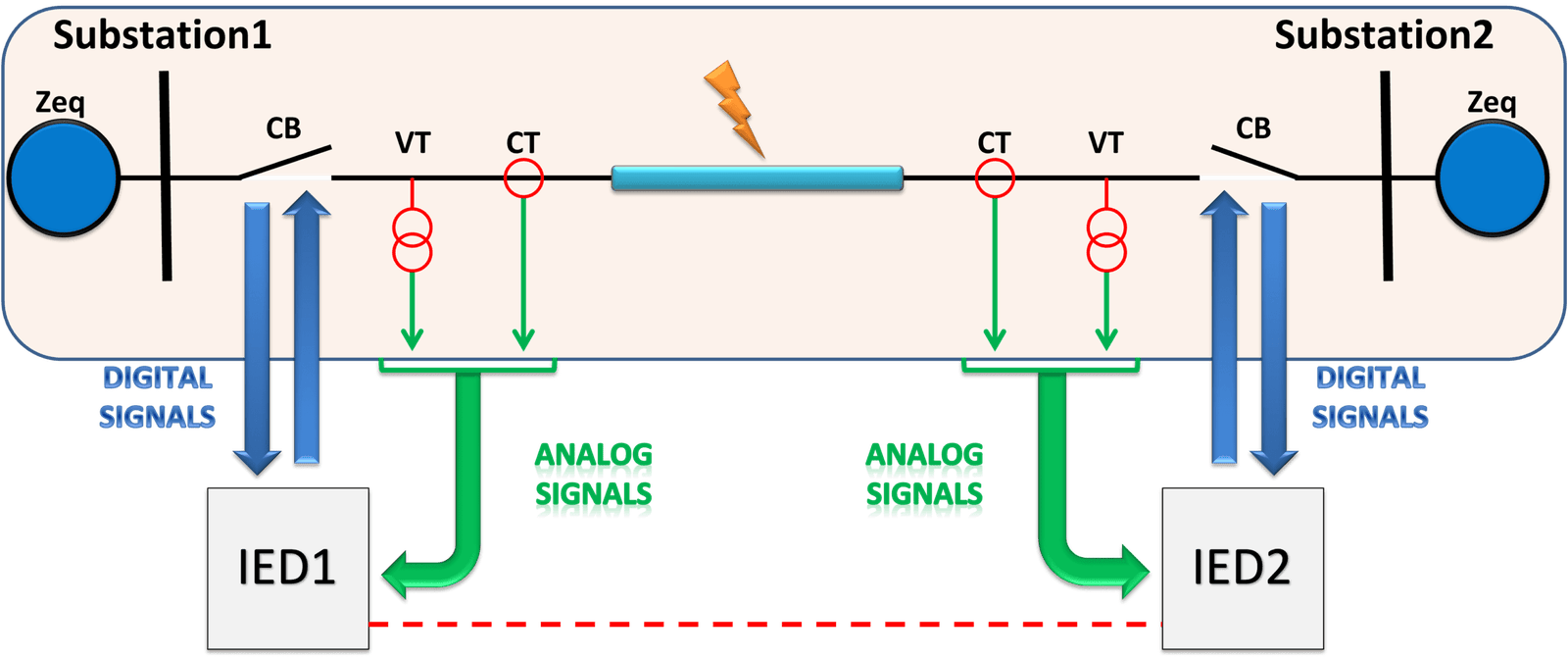

Testes em malha fechada consistem na simulação completa do sistema elétrico, incluindo suas fontes, cargas, linhas, transformadores e dispositivos de proteção, com todos os elementos interagindo entre si em tempo real. Nessa abordagem, o sistema é modelado com elevado grau de fidelidade, e são aplicados diferentes cenários de contingência, como faltas monofásicas, bifásicas, trifásicas, faltas com resistência e desequilíbrios de carga.

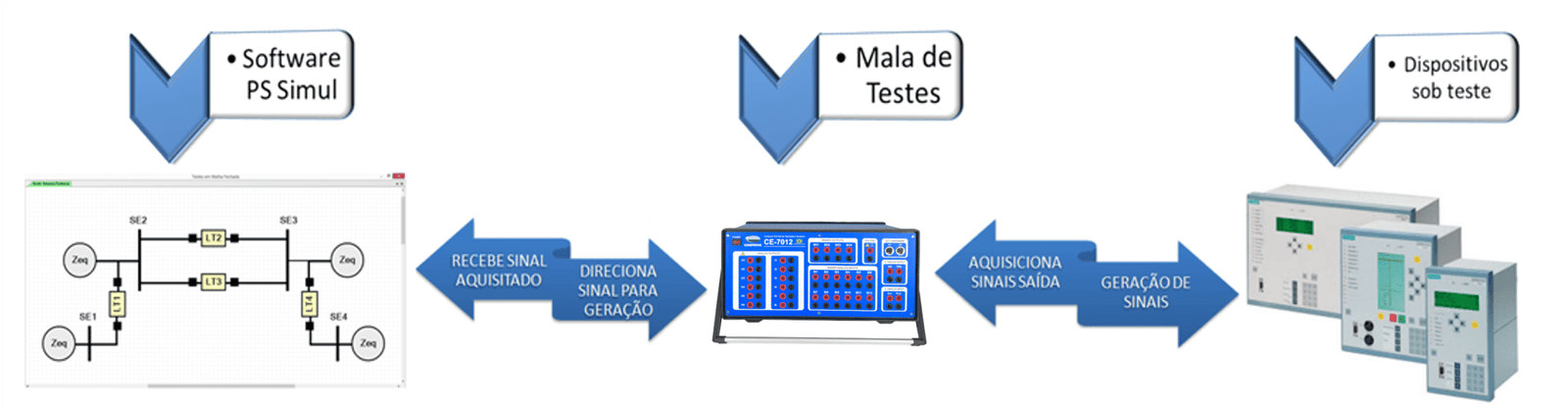

A principal característica desses testes é a realimentação: o dispositivo sob teste (IED) não apenas recebe sinais simulados (tensões e correntes), mas também interage com o sistema modelado, influenciando seu comportamento e sendo influenciado de volta. Essa interação contínua é o que caracteriza a “malha fechada”.

Equipamentos e ferramentas Conprove para testes em malha fechada

Para tornar viáveis os testes com essa abordagem avançada, a Conprove disponibiliza soluções completas que integram hardware e software com alto desempenho, flexibilidade e precisão. Conheça os principais produtos recomendados:

  • CE-67NET – Mala de testes portátil com seis canais de corrente e sete de tensão. Ideal para testes trifásicos em sistemas complexos.

  • CE-6707 – Compacta e eficiente, essa mala permite a realização de testes avançados com praticidade e qualidade.

  • CE-6710 – Possui maior número de canais, sendo perfeita para aplicações que exigem maior quantidade de sinais de entrada e saída.

  • CE-7012 – Um dos equipamentos mais completos da Conprove, preparado para testes em malha fechada de alta complexidade.

  • PS SIMUL – Simulador de sistemas de potência da Conprove, permite modelagem e execução de testes com realimentação, sendo o núcleo da metodologia de malha fechada.

  • CE-LVA1 – Dispositivo de aquisição analógica e digital de alta velocidade, utilizado para testes sincronizados e análises precisas.

  • CE-RBOX – Caixa de realimentação utilizada para validar a atuação dos IEDs, reproduzindo as ações de controle em tempo real.

Benefícios dos testes em malha fechada com Conprove

Ao utilizar os equipamentos e softwares da Conprove, os testes em malha fechada tornam-se mais acessíveis, confiáveis e eficazes. Entre os principais benefícios estão:

  • Análise completa do comportamento dinâmico dos IEDs;

  • Verificação das interações entre os elementos do sistema;

  • Identificação de não atuações ou atuações indevidas;

  • Alta precisão na simulação de eventos reais;

  • Redução de falhas operacionais em campo;

  • Integração com relés de diversos fabricantes;

  • Compatibilidade com protocolos IEC 61850 e convencionais.

Além disso, o uso da malha fechada contribui diretamente para a validação da engenharia da proteção, aumentando a confiabilidade do sistema elétrico e promovendo uma operação mais segura e estável da rede elétrica.

Conprove: Inovação a serviço da proteção elétrica

A Conprove é pioneira no desenvolvimento de tecnologias nacionais para testes e simulações em sistemas elétricos de potência. Com mais de 40 anos de experiência no setor, oferece soluções que atendem desde laboratórios de pesquisa até concessionárias, indústrias, EPCistas e empresas de engenharia de proteção e controle.

Todos os produtos são acompanhados por suporte técnico especializado, atualizações periódicas de software e treinamentos personalizados. Assim, o cliente conta com todo o apoio necessário para extrair o máximo desempenho de suas ferramentas de teste.
