Teste de Relé de Proteção: Confiabilidade e Segurança para o Sistema Elétrico
Os relés de proteção exercem um papel indispensável na segurança operativa dos sistemas elétricos de potência, sendo responsáveis por detectar falhas e comandar a abertura ou o fechamento de disjuntores, de forma a isolar os trechos afetados e garantir a continuidade e a integridade da rede elétrica. Para que tudo funcione de maneira confiável, é essencial que os relés passem por testes periódicos e criteriosos, assegurando que estão configurados e operando corretamente.
A Importância dos Testes em Relés de Proteção
A realização de testes nos relés de proteção é uma etapa obrigatória e estratégica dentro dos processos de comissionamento, manutenção preventiva, manutenção corretiva, inspeções periódicas e testes de aceitação em fábrica (FAT) e em campo (SAT). Esses testes visam verificar o desempenho do relé diante de situações simuladas de falhas, garantindo que suas funções de proteção respondam com precisão e no tempo adequado.
Soluções Conprove para Testes de Relés
A Conprove é referência nacional em tecnologia para testes em equipamentos de proteção, automação e medição. Para atender às necessidades do setor elétrico com eficiência e inovação, desenvolvemos uma linha completa de testadores universais, com modelos versáteis e robustos, capazes de realizar testes em qualquer tipo de relé do mercado – desde os mais simples até os multifuncionais e digitais (IEDs).
Nossos equipamentos de teste de relé são compatíveis com as principais normas do setor e permitem:
Geração precisa de sinais de corrente e tensão;
Execução de sequências automáticas de testes;
Simulações dinâmicas e em tempo real;
Avaliação de tempos de atuação;
Testes com injeção dupla e simultânea;
Análises completas com geração de relatórios técnicos automáticos.
Testes Iterativos em Malha Fechada
Como diferencial, a Conprove oferece uma metodologia inovadora baseada em testes iterativos em malha fechada, permitindo a validação da lógica completa de atuação dos relés, em interação com outros dispositivos do sistema, como disjuntores e IEDs.
Esse tipo de teste é fundamental para verificar:
A coerência entre o comportamento do relé e sua lógica de programação;
O tempo total de atuação em relação à lógica de abertura e fechamento dos disjuntores;
O desempenho do sistema em condições realistas, considerando os tempos de comunicação e resposta dos elementos da malha.
Essa abordagem fornece um grau elevado de confiabilidade ao teste, possibilitando a detecção de falhas ocultas na lógica de proteção que poderiam passar despercebidas em testes convencionais.

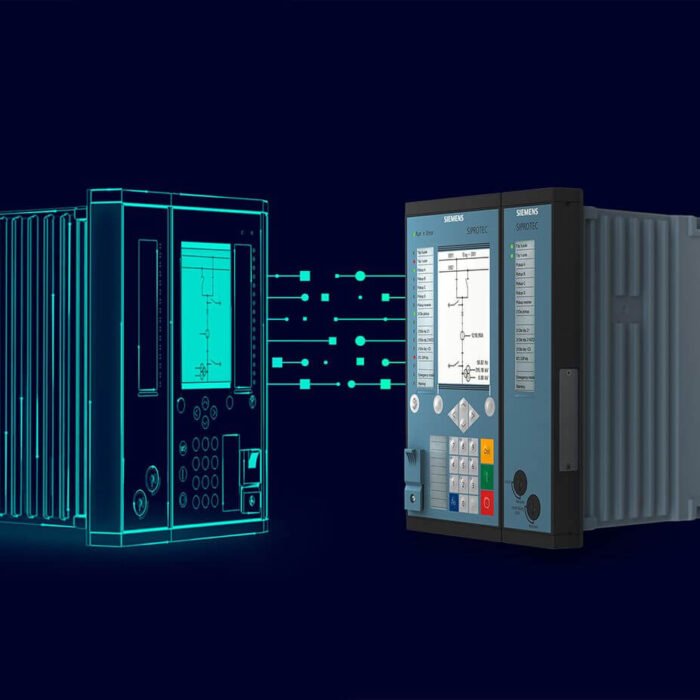

Testes com Digital Twin
A tecnologia Digital Twins está transformando a maneira como os sistemas elétricos são testados e validados. Ao criar réplicas virtuais exatas de dispositivos físicos, essa inovação permite a simulação, a análise e a previsão do comportamento dos equipamentos sem a necessidade de hardware físico. Esse conceito vem sendo amplamente adotado em diversas indústrias, proporcionando benefícios como redução de custos, otimização de processos e maior confiabilidade operacional.
No setor elétrico, essa revolução chega aos relés de proteção (IEDs), permitindo que testes e simulações sejam realizados em um ambiente completamente digital. Isso significa que é possível testar, validar e otimizar a configuração de um IED sem precisar de equipamentos físicos ou malas de teste, trazendo maior agilidade, segurança e eficiência para projetos de proteção e automação.
A CONPROVE, referência em soluções para testes elétricos, incorporou a tecnologia inovadora para ensaios com o Digital Twin, através do software no PS Simul (Power System Simulator), um software robusto e completo que permite a modelagem e simulação de sistemas elétricos complexos.
O PS Simul foi desenvolvido para atender às necessidades de engenheiros e especialistas da área elétrica, proporcionando um ambiente avançado para análise e teste de sistemas de potência.
Principais funcionalidades do PS Simul:
Modelagem de sistemas elétricos complexos com simulação de transitórios.
Biblioteca completa com +400 componentes exclusivos para análise avançada.
Interface intuitiva para visualização de formas de onda e análise de resultados.
Compatibilidade com malas de teste e IEDs Virtuais Siemens Siprotec.
Processos de realimentação digital, permitindo testes recursivos e dinâmicos.
Amplificador para Simulador em Tempo Real
A Conprove oferece uma solução eficiente para amplificar sinais provenientes de simuladores em tempo real.
Utilizando o adaptador CE-LVA1 (Low Level Analog Adapter), as malas de testes Conprove podem ser usadas como amplificadores de sinais analógicos provenientes de simuladores como: o RTDS®, OPAL-RT® ou Typhoon Hil®.
A tecnologia de simulação digital em tempo real é amplamente utilizada no sistema de energia através de testes em malha fechada.
Independente de como a simulação digital ou a simulação do modelo digital-analógico, os amplificadores de potência são peças fundamentais no sistema de testes e simulação, realizando o papel de ampliação entre o sinal do simulador e os dispositivos sob teste.
As malas de testes da CONPROVE quando usados como amplificadores, foram projetados especificamente para simulações de sistemas elétricos de potencia resolvendo a questão da geração dos sinais dos simuladores que normalmente são sinais de baixo nível.
Aplicações e Benefícios
As soluções da Conprove para testes de relé de proteção são aplicadas em:
Comissionamentos de novos sistemas (assegurando a configuração correta dos relés);
Testes FAT/SAT (validação de sistemas em fábrica e no campo);
Manutenções preventivas e corretivas (garantindo a continuidade operacional);
Inspeções regulatórias (atendendo às exigências de órgãos reguladores e normas técnicas);
Projetos de modernização e retrofit (substituição ou atualização de relés antigos).
Entre os principais benefícios estão:
Redução de tempo de teste com soluções automatizadas;
Diagnóstico preciso com gráficos, medições e relatórios;
Maior segurança operacional da planta elétrica;
Conformidade com normas como IEC 61850, IEEE C37 e outras.
Conheça as Soluções da Conprove
Seja em subestações, plantas industriais, sistemas de geração, transmissão ou distribuição, a Conprove oferece os melhores recursos tecnológicos e metodológicos para testes de relé de proteção. Nossos equipamentos e softwares são desenvolvidos no Brasil, com suporte técnico especializado, treinamentos completos e constante atualização tecnológica.
