Em ambientes de testes e validação, especialmente com simuladores em tempo real, um desafio recorrente é transformar sinais analógicos de baixo nível em grandezas adequadas para ensaios reais. É nesse ponto que a Conprove oferece uma abordagem prática e eficiente: usar as malas de testes como amplificadores, integrando simulação e teste em um fluxo mais simples e confiável.

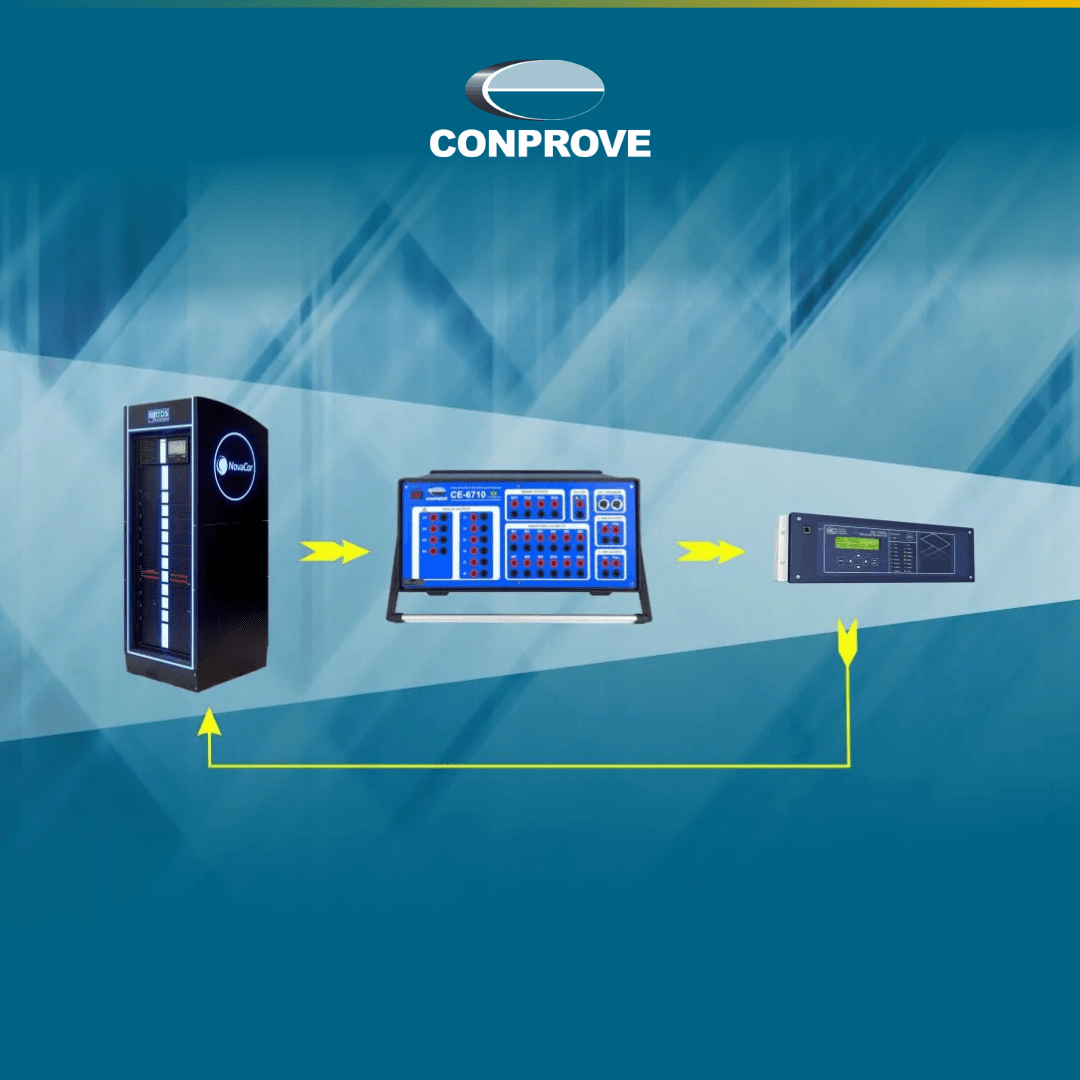

A proposta é direta: com o adaptador CE‑LVA1 (Low Level Analog Adapter), as malas de testes Conprove podem atuar como amplificadores de sinais analógicos provenientes de simuladores como RTDS®, OPAL‑RT® ou Typhoon HIL®.
🔗 Saiba mais:
O que é o CE‑LVA1 e qual o papel dele no setup?
O CE‑LVA1 é um adaptador projetado para permitir que as malas Conprove recebam sinais analógicos de baixo nível fornecidos por simuladores em tempo real e os amplifiquem para níveis adequados ao teste.
Na prática, ele ajuda a conectar dois mundos:
- Simulação em tempo real (HIL/RT): geração de cenários e sinais com alto realismo
- Teste com instrumentação: aplicação dos sinais amplificados nos equipamentos sob teste (ex.: IEDs, relés, entradas analógicas, malhas de medição)
Isso reduz atrito operacional, facilita a repetibilidade e melhora a rastreabilidade do que foi validado.
Por que amplificar sinais de simuladores em tempo real?
Simuladores como RTDS®, OPAL‑RT® e Typhoon HIL® são amplamente usados para reproduzir cenários do sistema elétrico e comportamentos dinâmicos. Porém, os sinais disponibilizados por esses simuladores nem sempre estão em níveis diretamente aplicáveis a ensaios práticos, principalmente quando se busca:
- ensaios mais realistas
- validação de desempenho
- repetibilidade em laboratório
- integração consistente em bancadas de teste
A amplificação adequada permite que o teste represente com mais fidelidade o que o equipamento “veria” em operação.
Malas de teste Conprove como amplificadores: opções disponíveis
Com o CE‑LVA1, diferentes modelos podem ser usados como amplificadores, conforme a necessidade de canais e capacidade do seu setup:
- CE‑6707 – 4 amplificadores de tensão + 3 amplificadores de corrente
- CE‑6710 – 4 amplificadores de tensão + 6 amplificadores de corrente
- CE‑7012 – 6 amplificadores de tensão + 6 amplificadores de corrente
A escolha depende do tipo de ensaio, do número de fases/canais e da complexidade do cenário que você precisa validar.
Onde essa solução se encaixa (na prática)?
Essa arquitetura é especialmente útil quando você precisa conectar simulação e teste em um pipeline mais “industrializado”, por exemplo:
- desenvolvimento e validação de lógicas em IEDs/relés
- comissionamento em laboratório (pré‑comissionamento) com cenários controlados
- testes repetíveis para treinamento de equipes e padronização de procedimentos
- validação de comportamento sob condições dinâmicas e eventos (distúrbios, transitórios, alterações de carga, etc.)
Mesmo sem detalhar o “como” de cada bancada, a vantagem central é clara: menos adaptação manual, mais controle do processo e maior previsibilidade do resultado.
Conclusão
A solução da Conprove com o CE‑LVA1 simplifica um ponto crítico do ecossistema de testes com simuladores digitais: a amplificação de sinais. Ao transformar malas de testes em amplificadores, você ganha flexibilidade para montar bancadas robustas, escaláveis e alinhadas a uma rotina de validação mais rápida e confiável.
