Em proteção e controle, há um tipo de teste que separa o “funciona em bancada” do funciona no mundo real: aquele em que você precisa reproduzir eventos em sequência, com tempos bem definidos, transições, lógicas e diferentes formatos de sinais. É exatamente para esse cenário que o Software MASTER, da CONPROVE, foi desenvolvido.
O MASTER permite ao usuário reproduzir sinais de tensão e corrente em sequência, com formato (tensão, corrente, frequência e suas variações) e tempo definidos. Isso viabiliza ensaios avançados para qualquer função de proteção, com foco em controle, rastreabilidade e evidência técnica.
🔗 Página oficial do produto:
O que o Software MASTER faz (na prática)
O objetivo do MASTER é permitir que você construa uma sequência de eventos de teste com alto grau de liberdade — desde condições normais, passando por transientes e faltas, até retornos e lógicas de supervisão.
Um ponto importante: o MASTER não é um software de parada. Isso significa que, durante o ensaio, toda e qualquer atuação nas entradas binárias é oscilografada pelo software, oferecendo:
- evidência do comportamento do relé/IED durante o teste
- base sólida para diagnóstico e relatórios
- análise precisa de tempos e respostas do equipamento
Como as sequências evoluem (tempo ou lógica)
Em muitos testes avançados, o que importa não é apenas o “estado”, mas como e quando você muda de estado.
No MASTER, o avanço de uma sequência para outra pode ocorrer:
- por tempo (transições temporizadas), ou
- por lógicas binárias (eventos condicionados à resposta do equipamento)
Além disso, a partida pode ser feita por GPS ou IRIG‑B, o que é altamente relevante quando o ensaio exige referência temporal e sincronismo consistente.
Formatos de entrada: flexibilidade para modelar o ensaio do jeito certo
O grande diferencial do MASTER é que você pode escolher o modo de entrada de dados mais adequado para parametrizar cada sequência. Entre os formatos disponíveis, destacam-se:
- Modo Direto
- Modo Harmônico/DC
- Modo Inter-harmônico
- Outras formas de onda
- Componentes Simétricas
- Modo Fase–Fase
- Modo Potências
- Modo Falta
- Modos de impedância:
- Modo Z‑I Constante
- Modo Z‑Inteligente
- Modo Z‑V Constante
- Modo Z‑Z fonte constante
- Modo Rampa
- Modo COMTRADE
- Modo ATP
- Modo Espera
Essa variedade permite construir ensaios que vão desde validações clássicas até cenários altamente específicos, onde uma única forma de parametrização não daria conta do recado.
Intercalação de sequências: geração + COMTRADE/ATP + rampas (pulsadas ou diretas)
Em testes avançados, é comum você precisar combinar:
- trechos gerados (para controlar níveis, rampas e transições), com
- trechos reais (arquivos COMTRADE) e/ou simulações eletromagnéticas (ATP)
O MASTER se destaca por permitir intercalar essas fontes e ainda inserir rampas (pulsadas ou diretas). Com isso, o usuário consegue “moldar” uma sequência completa de eventos para ensaios de funções de proteção bem específicas, como:
- Religamento
- Falha de disjuntor (50BF)
- SOTF
- Teleproteção
- Transfer Trip, entre outras
Resultado: mais aderência ao comportamento real do sistema e mais confiança na validação do IED.
Recursos de análise: enxergar o ensaio além da forma de onda
Para acelerar interpretação e troubleshooting, o MASTER oferece recursos que facilitam a leitura do comportamento do sistema e do relé, incluindo:
- visualização de formas de onda
- fasores

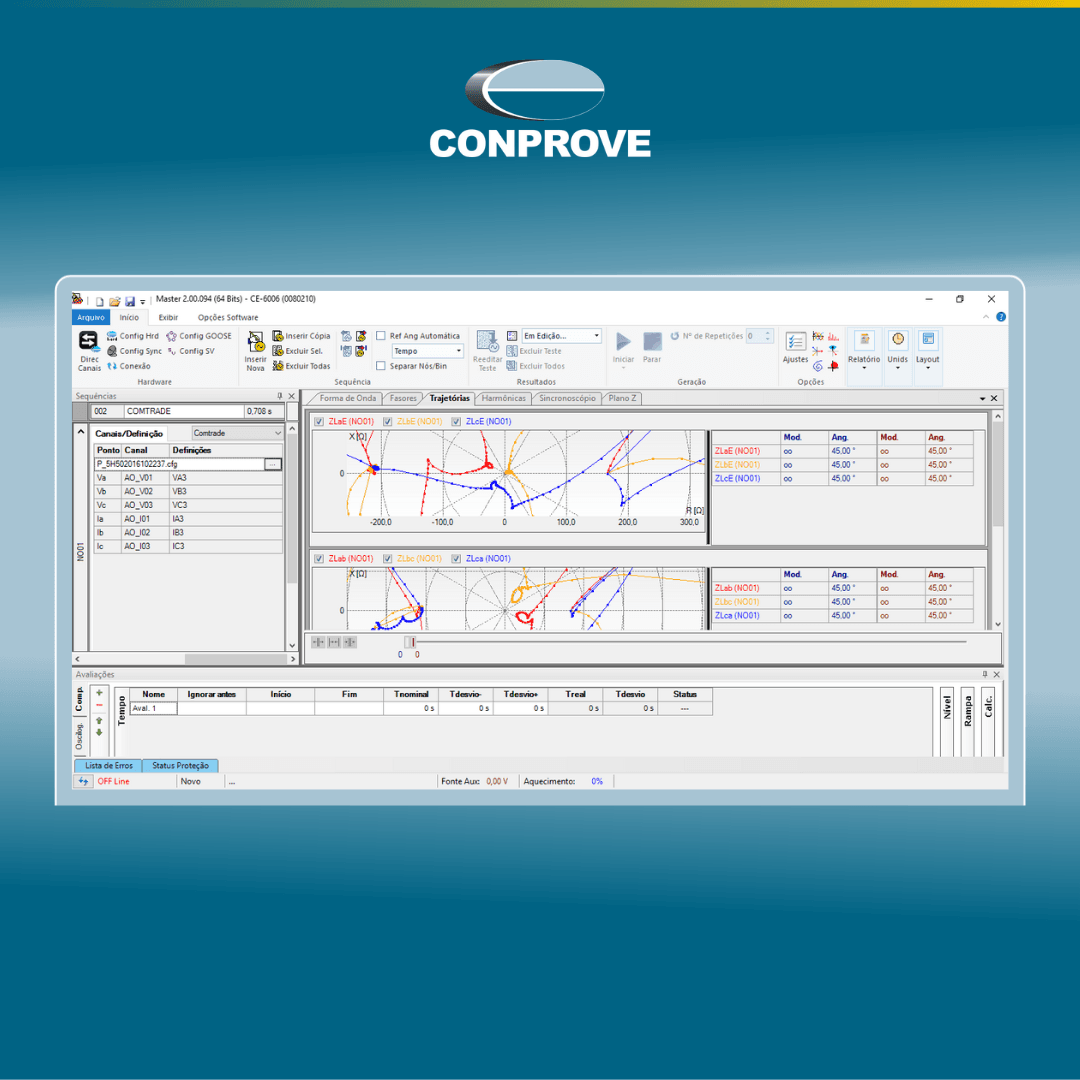

- trajetórias
- harmônicas
- sincronoscópio (análise de sincronismo)
- Plano Z (inserção de sequências diretamente no plano de impedância)
Além disso, o usuário pode inserir:
- zonas de proteção de distância (com recursos do software DISTANC)
- zonas de sincronismo (com recursos do software SINCRONISMO)
Isso encurta o caminho entre “gerar o teste” e “entender o que aconteceu”.
Validação objetiva: pick-up, tempo e critérios com “Aprovado/Reprovado”
Para quem precisa padronizar ensaios e reduzir subjetividade, o MASTER permite inserir avaliações de pick-up e tempo com recursos de:
- tempo
- nível
- rampa
- cálculo
Com base nas formas de onda geradas e nos sinais binários oscilografados, o software apresenta o resultado “Aprovado” ou “Reprovado”, fortalecendo a rastreabilidade e a qualidade do processo de teste.
Conclusão: quando o ensaio precisa ser prova, o MASTER entrega método
O Software MASTER é uma solução voltada para times que precisam ir além do teste básico e executar ensaios avançados, reproduzíveis e auditáveis. Com sequências parametrizáveis, intercalação com COMTRADE/ATP e recursos robustos de análise e validação, ele aumenta a confiança técnica na entrega de comissionamento, manutenção e validação de proteções complexas.
