Na rotina de proteção de sistemas elétricos, validar o desempenho de IEDs e funções de proteção diante de condições não ideais — como variações transitórias de frequência — é uma etapa crítica para garantir confiabilidade, reduzir retrabalho em comissionamento e aumentar a robustez do ajuste.
Com o PS Simul, é possível construir circuitos e cenários de simulação para reproduzir situações reais de proteção, inclusive suportando análises e ensaios relacionados a normas técnicas. Para acelerar esse processo, a Conprove disponibiliza uma biblioteca de exemplos voltada à proteção, com acesso livre aos modelos para estudo e aplicação.
Um desses exemplos aborda diretamente a Norma IEC 60255‑121, no Capítulo 6.5.2 — Desvios de Frequência Transitórios.
🔗 Conheça o PS Simul e seus recursos:
Por que analisar desvios de frequência transitórios é importante
Em cenários reais, a frequência do sistema pode sofrer variações transitórias por diversos motivos (mudanças abruptas de carga, eventos de rede, contingências, atuação de controle etc.). Para as funções de proteção e os critérios de medição, isso pode significar:
- alteração do comportamento esperado das grandezas elétricas
- impacto em medições e algoritmos dependentes de frequência
- necessidade de validar se o IED mantém a resposta correta dentro de faixas de variação previstas
O valor da simulação aqui é poder repetir o teste com controle total das variáveis, garantindo reprodutibilidade e consistência.
O que o exemplo da IEC 60255‑121 (6.5.2) verifica no PS Simul

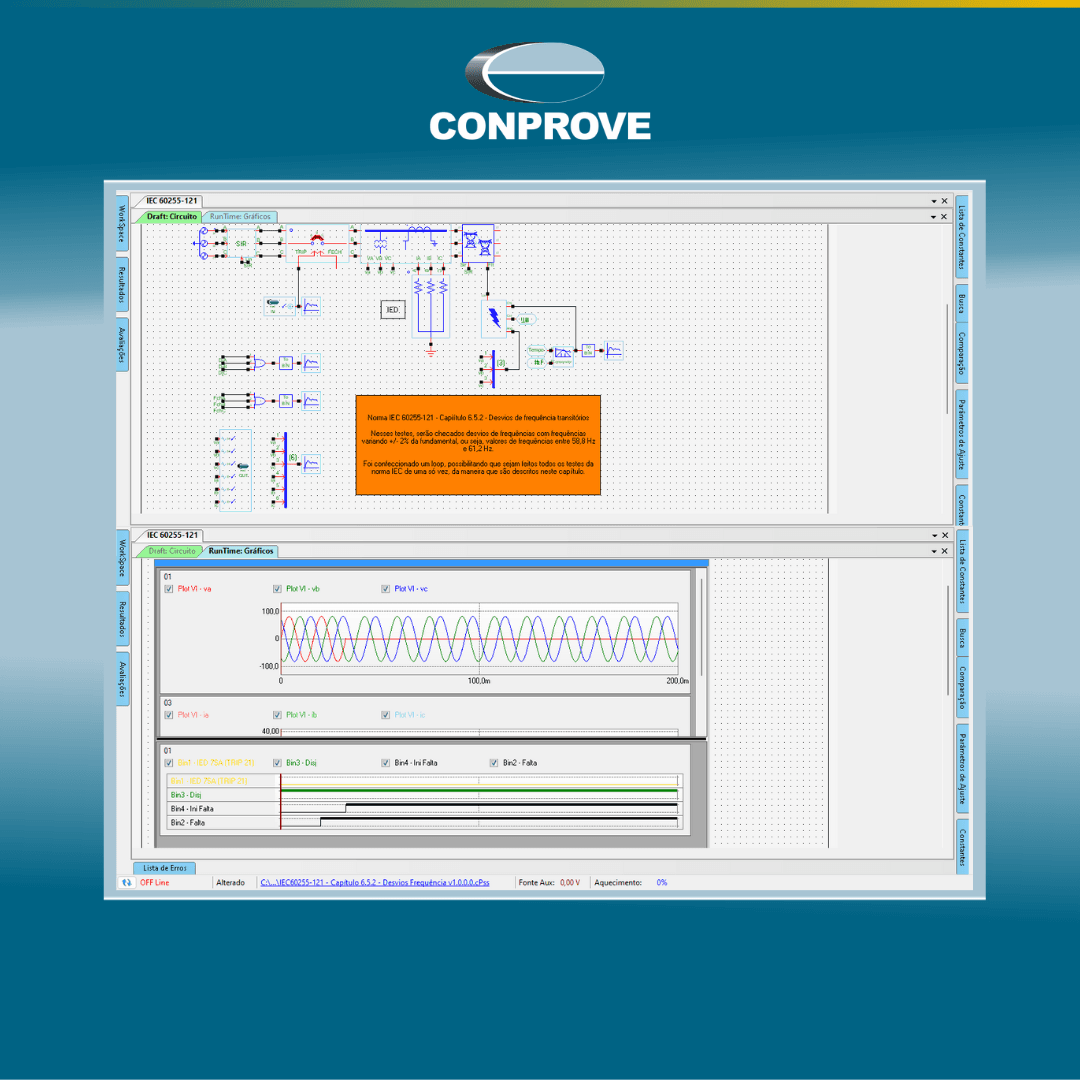

No exemplo disponível na biblioteca do PS Simul, o objetivo é checar desvios de frequência com variação em torno de 2% da fundamental.
Na prática, isso significa trabalhar com frequências no intervalo:
- de 58,8 Hz até 61,2 Hz
Essa faixa cobre variações relevantes para análises de comportamento e validação relacionada a requisitos normativos.
Eficiência de execução: um loop para rodar todos os testes de uma só vez
Um ponto forte deste exemplo é a estruturação de um loop, permitindo executar todos os testes previstos pela norma IEC em sequência, de forma automatizada e padronizada.
Isso entrega três ganhos diretos para o time técnico:
- produtividade: menos tempo “montando teste a teste”
- padronização: execução consistente entre equipes e projetos
- comparabilidade: facilita avaliar resultados e evoluir ajustes com base em evidência
Onde encontrar o exemplo na biblioteca
Você pode conferir esse exemplo gratuitamente na biblioteca do PS Simul, em:
- Grupo 3 – Proteção
A biblioteca foi pensada justamente para acelerar o uso do software com modelos que refletem desafios reais de proteção.
Como esse conteúdo ajuda no dia a dia (aplicação prática)
Ao utilizar o PS Simul para cenários como esse, você consegue:
- estudar e reproduzir variações de frequência de forma controlada
- apoiar decisões de engenharia com base em simulação repetível
- construir um pipeline de validação mais robusto (engenharia → comissionamento → manutenção)
- reduzir risco de “surpresas” ao validar o comportamento do sistema e do IED em condições dinâmicas
Saiba mais sobre o PS Simul
O PS Simul é um software voltado para modelagem do sistema de potência e simulação de transitórios eletromagnéticos, com recursos que suportam análises avançadas e desenvolvimento de estudos voltados a proteção.
🔗 Acesse a página do PS Simul:
