Como gerar sinais de tensão, corrente e frequência em sequência de rampas (pulsada e direta) com recursos de software que facilitam e automatizam o procedimento?

Este software tem por finalidade reproduzir sinais exclusivamente em rampa de maneira sequencial (número indeterminado de sequências de rampas), com formato (Direto ou Pulsado) e tempo definidos pelo usuário. Não é um software de parada, portanto, toda e qualquer atuação em suas entradas binárias será oscilografada pelo software. O avanço de uma sequência para a outra se dá por tempo ou por lógicas binárias e a partida pode ser feita por GPS ou IRIG-b.

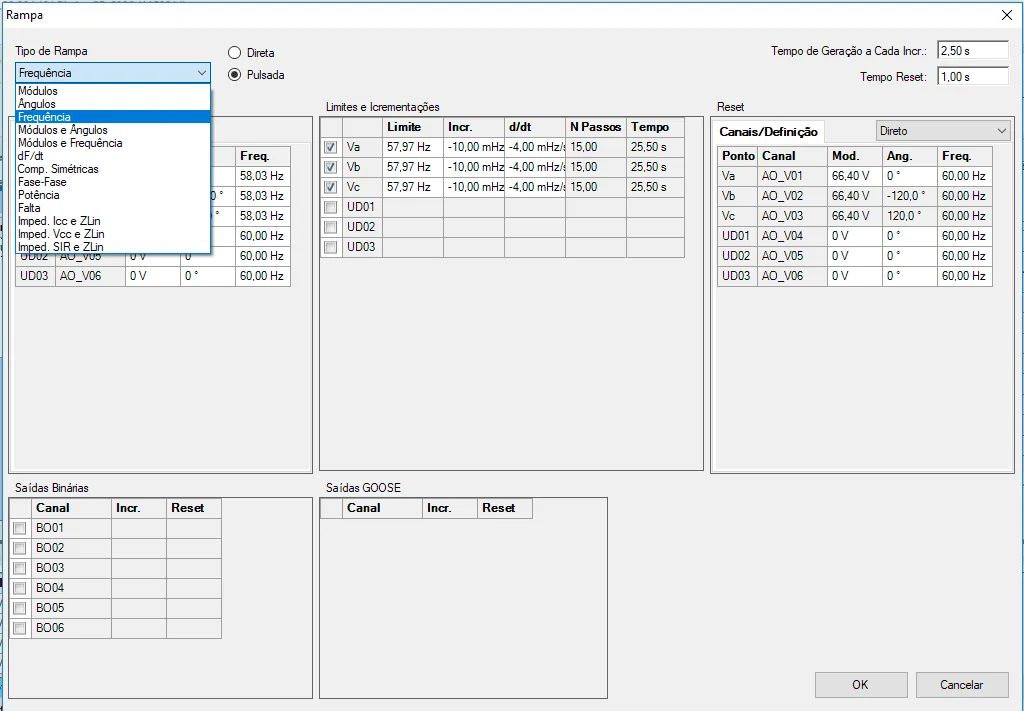

O mais importante nesse software, é o formato de entrada de dados que o usuário pode optar para parametrizar cada rampa, destacam-se rampas de: Módulo, Ângulo, Frequência, Módulo (tensão ou corrente) e Ângulo, Módulo (tensão ou corrente) e Frequência, dF/dt, Componentes Simétricas, Fase-Fase, Potência, Falta, Z-V constante, Z-I constante, Z-SIR constante.

Na rampa com formato pulsado, o usuário conseguirá avaliar pickup e tempo de atuação em uma única rampa. Com esses recursos, o usuário tem a capacidade de moldar uma sequencia de eventos para testes de funções de proteção tais como subfrequência, sobrefrequência, subtensão, sobretensão, dentre outras.

Para facilitar as análises, o usuário tem o recurso de inserir as zonas de proteção de distância (com os mesmos recursos do software DISTANC) e a zonas de sincronismo (com os mesmos recursos do software SINCRONISMO).

Outra ferramenta interessante, além da visualização de formas de onda, é a visualização de fasores, trajetórias, harmônicas, Sincronoscópio (analise de sincronismo).

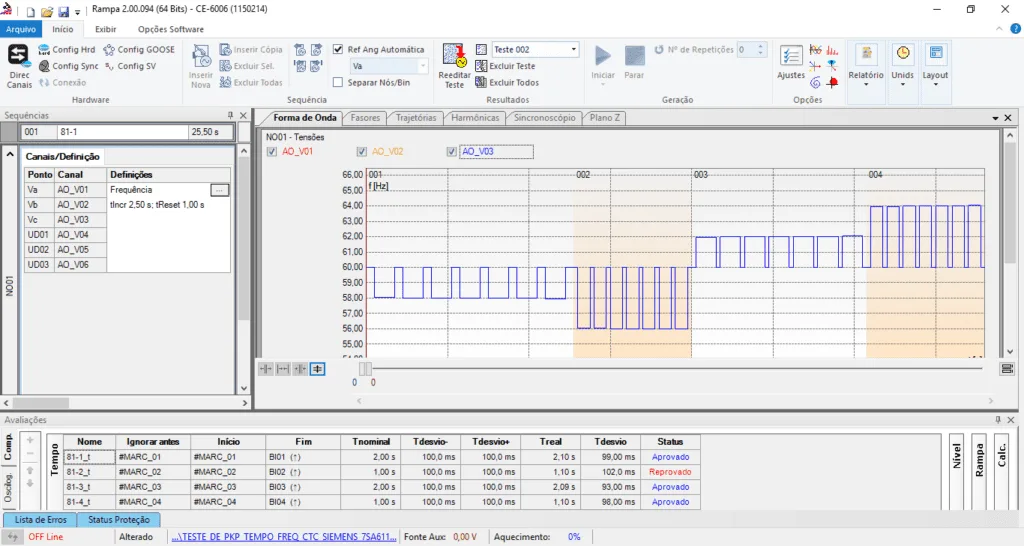

Para validação de pick-up e tempo, o usuário tem a possibilidade de inserir avaliações com recursos de tempo, nível, rampa e cálculo, onde baseado nas formas de onda gerada e nos sinais binários oscilografados, há o informe de “Aprovado” ou “Reprovado”.
