Apresentamos mais uma postagem da série de exemplos do Ps Simul! Hoje você confere como utilizar nossa solução para realizar a Análise da Curva de Saturação de TC’s.
A curva de saturação do TC define uma região satisfatória para operação dentro das suas características nominais e de acordo com as especificações do circuito onde operará. O TC é designado para operar em uma estreita faixa, na região inicial da curva de saturação. O fluxo aumenta proporcionalmente com a corrente primária até o ponto de início da saturação. Esse ponto é chamado de ponto de joelho da curva de saturação.

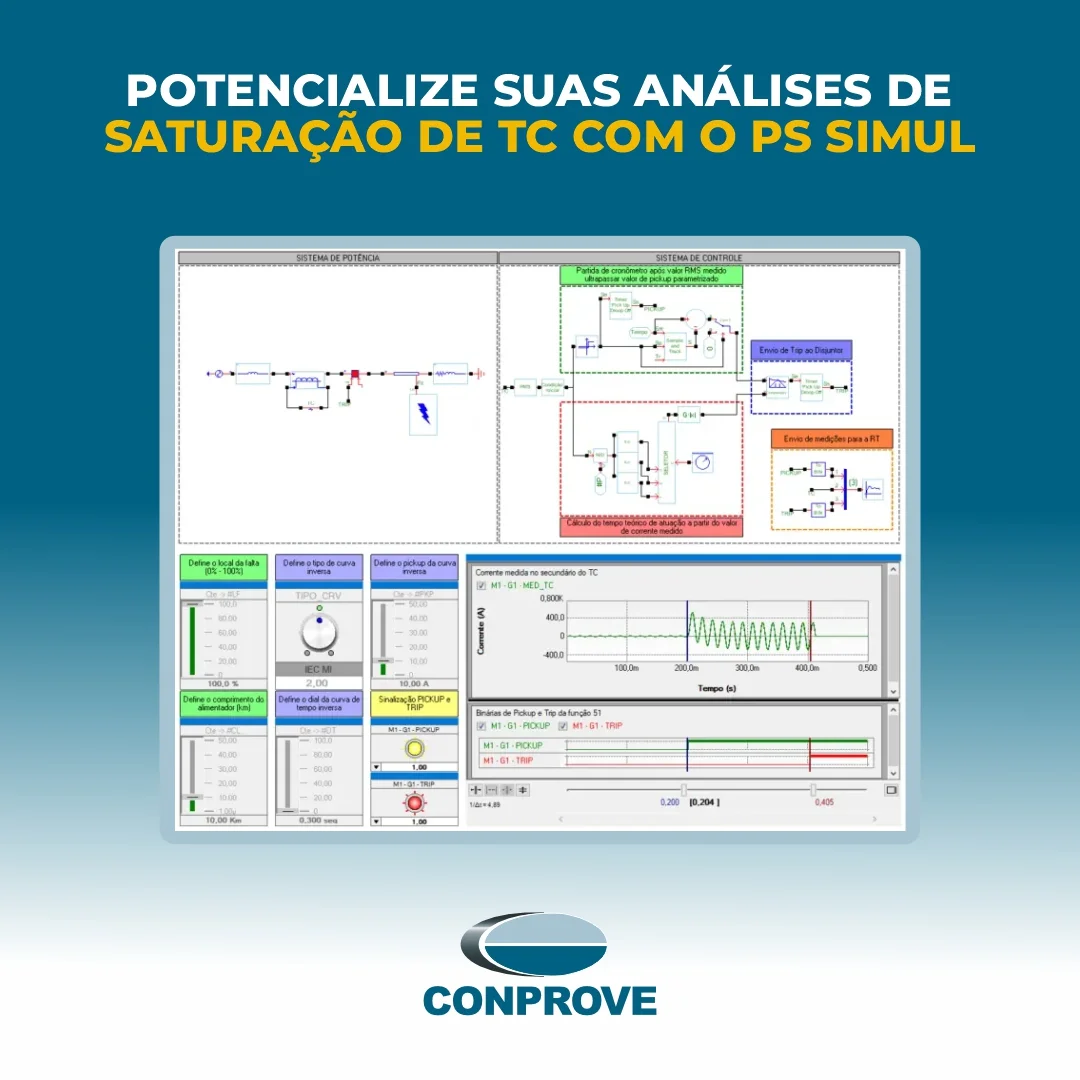

Com o PS Simul, você consegue acessar um exemplo, no qual foi modelado dois TC’s, um saturado e outro não, e posteriormente foi criado diversos gráficos para fazer uma análise completa sobre a saturação deste TC.
Você pode conferir este exemplo gratuitamente na biblioteca do PS Simul, no Grupo 2 – Transformadores. E também descubra todos os recursos do software no link: https://mla.bs/0e539568
We present another post in the Ps Simul example series! Today you will learn how to use our solution to perform the CT Saturation Curve Analysis.
The CT saturation curve defines a satisfactory operating region within its nominal characteristics and according to the specifications of the circuit where it will operate. The CT is designed to operate within a narrow range, in the initial region of the saturation curve. The flux increases proportionally with the primary current up to the point where saturation begins. This point is called the knee point of the saturation curve.
With PS Simul, you can access an example where two CTs were modeled, one saturated and one not, and various graphs were created to perform a complete analysis of this CT saturation.
You can check out this example for free in the PS Simul library, in Group 2 – Transformers. And also discover all the software features at the link: https://mla.bs/0e539568
