A teleproteção é um pilar para a segurança e eficiência dos sistemas elétricos. Em cenários de faltas, decisões em milissegundos fazem a diferença entre isolar o trecho defeituoso com seletividade ou propagar distúrbios pela rede. Este conteúdo, inspirado no webinar da Conprove, apresenta os principais meios de comunicação, esquemas de teleproteção e práticas de teste e validação em ponta-a-ponta.
Assista ao corte do webinar:
Conheça todos os nossos produtos: https://conprove.com/todos-produtos/
Saiba mais sobre o CTC (Conprove Test Center): https://conprove.com/produto/07-ctc-conprove-test-center/
Meios de comunicação: opções, cenários e trade-offs
- Fibra óptica (OPGW, SDH/SONET, MPLS‑TP, IP/MPLS): alta largura de banda, baixa latência e imunidade a EMI. OPGW é ideal em linhas de transmissão; MPLS‑TP/IP oferece engenharia de tráfego, QoS e caminhos protegidos.
- PLC (Power Line Carrier): aproveita a própria LT para comunicação em distâncias longas. Útil onde não há fibra; atenção a atenuação, ruído e planejamento de frequência.
- Micro‑ondas: alternativa sem fio com baixa latência, adequada para redundância de rota; exige visada e licenciamento.
- Redes celulares privadas (LTE/5G): viáveis para contingências e redundância, com slicing/QoS; avaliar cobertura, disponibilidade e jitter.
- IEC 61850 sobre WAN: permite GOOSE/Reports em redes IP com engenharia de QoS, VLANs e segmentação; recomenda-se sincronismo robusto e monitoração de desempenho.
Diretriz prática: combine dois meios distintos (ex.: OPGW + micro‑ondas) para diversidade de rota e de tecnologia, reduzindo falhas correlacionadas.
Esquemas de teleproteção mais utilizados
- POTT/PUTT (Permissive Overreaching/Underreaching Transfer Trip): troca permissiva para liberar a abertura quando critérios locais são atendidos. Bom compromisso entre velocidade e segurança.

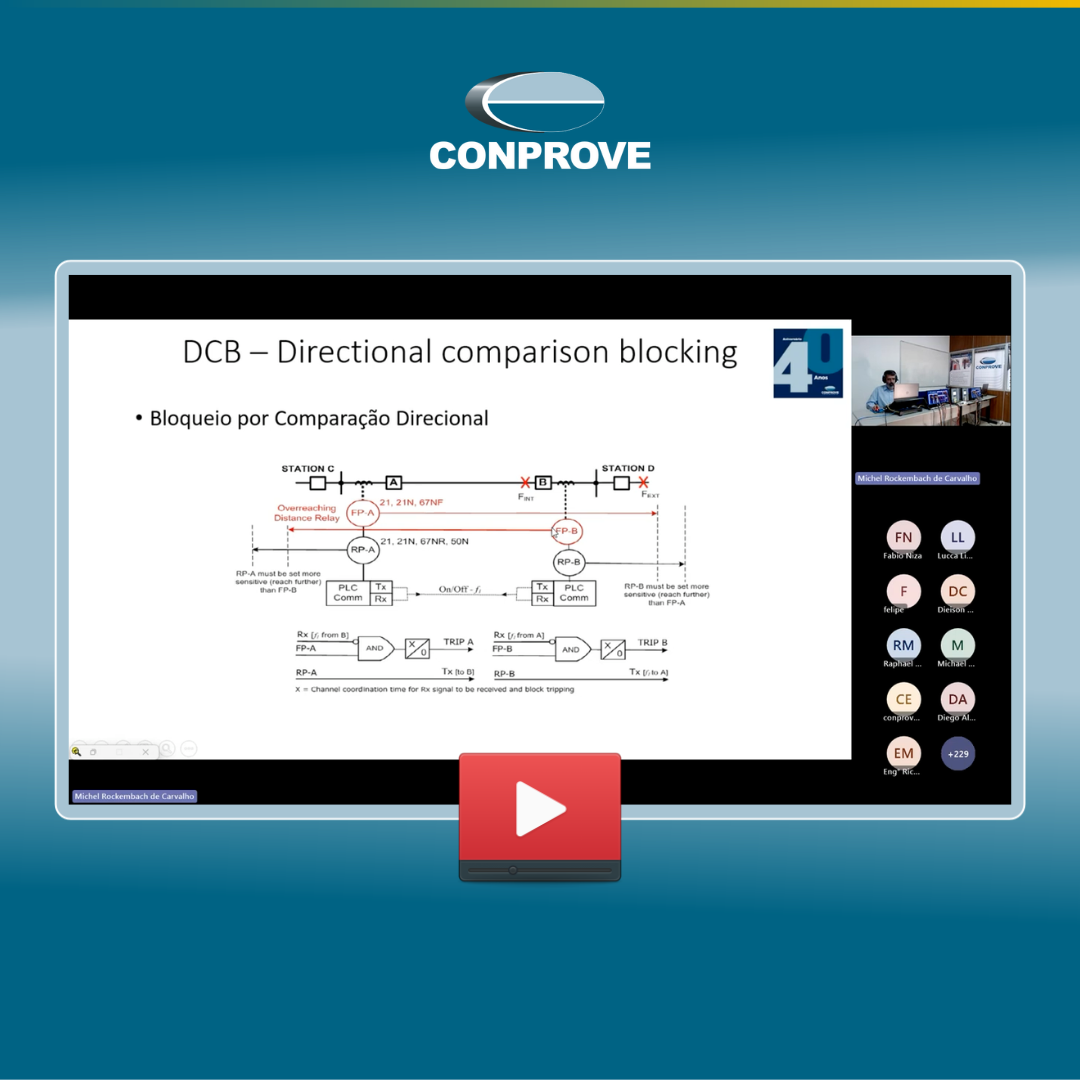

- Blocking (BPTT/HCBB): abertura local é inibida se o remoto sinaliza bloqueio. Robusto contra indevidas, depende de latência consistente.
- DTT (Direct Transfer Trip): comando direto de disparo; requer camadas adicionais de segurança, autenticação e intertravamentos.
- 87L (Diferencial de Linha): comutações baseadas em corrente diferencial com troca fasorial; exige sincronismo preciso e baixa assimetria de atraso.
- Métodos por Traveling Waves (TW): baseados em frentes de alta frequência e tempo de chegada; extremamente rápidos, sensíveis ao sincronismo e banda passante.
Seleção do esquema depende de: topologia, disponibilidade de mídia, requisitos de tempo, filosofia de proteção e perfil de risco.
Requisitos de desempenho e sincronismo
- Latência e jitter: determinam margens de temporização, detecção e bloqueio; defina SLAs por serviço (proteção vs. supervisão).
- QoS e engenharia de tráfego: priorização, filas e policers; evite congestionamento e buffering excessivo.
- Disponibilidade e redundância: rotas físicas distintas, failover determinístico, monitoração de health-check e KPIs.
- Sincronismo temporal: PTP (IEEE 1588) ou GNSS/GPS para 87L/TW/PMU; auditoria do offset e holdover em falhas de clock.
- Cibersegurança: hardening, autenticação de comandos (DTT), segmentação (VLAN/VPN), listas de controle, registro e trilhas de auditoria.
Testes e validação ponta‑a‑ponta com o CTC
Validar teleproteção vai além de testes locais no relé. É fundamental exercitar a cadeia completa comunicação + lógica + temporizações.
- Sequências ponta‑a‑ponta: cenários coordenados em ambos os terminais, com injeções sincronizadas.
- Emulação de latência/jitter: avaliação do comportamento do esquema frente a variações controladas.
- Verificação de lógicas: intertravamentos, supervisões, condições permissivas/bloqueio e tempos de coordenação.
- Medições e evidências: captura de tempos de ida/volta, cronometria de atuação, gravação de oscilografias e relatórios.
O CTC (Conprove Test Center) integra planejamento de ensaios, execução coordenada, registro de resultados e geração de relatórios auditáveis, acelerando FAT/SAT e manutenções.
Boas práticas de arquitetura
- Filosofia clara de seletividade e coordenação: defina critérios de atuação por zona e função.
- Diversidade real de mídia e rota: evite dutos comuns e pontos únicos de falha.
- Telecom “protection‑grade”: latência determinística, QoS garantida, monitoramento ativo e SLAs alinhados ao trip time.
- Observabilidade e KPIs: tendência de latência, taxas de perda, falhas de sincronismo, tempo de eliminação de faltas e indisponibilidade de canal.
- Gestão de mudanças: versão de ajustes, rastreabilidade e testes regressivos após intervenções.
Casos de uso típicos
- LTs críticas com 87L: quando há fibra dedicada e necessidade de resposta ultrarrápida.
- Backbone OPGW + micro‑ondas: redundância de tecnologia e rota para POTT/Blocking.
- Ambientes sem fibra: PLC como principal, com rádio como redundância operacional.
- Integração IEC 61850 sobre WAN: GOOSE com QoS e sincronismo PTP para esquemas baseados em sinais lógicos.
Conclusão
Teleproteção confiável nasce do casamento entre esquemas de proteção sólidos, comunicação determinística e testes ponta‑a‑ponta. Com uma arquitetura bem projetada e validação sistemática via CTC, é possível reduzir tempos de limpeza, evitar indevidas e elevar a resiliência do sistema.
