A interoperabilidade e a confiabilidade das comunicações em subestações digitais (IEC 61850) são desafios constantes para equipes de engenharia, comissionamento e manutenção. Em um ambiente onde dispositivos de diferentes fabricantes precisam “conversar” perfeitamente, problemas de sincronização e tráfego de rede podem comprometer a operação do sistema.
Neste novo estudo de caso, detalhamos uma análise prática realizada com as ferramentas Conprove, focada em uma rede composta por IEDs e Merging Units (MUs) de quatro fornecedores diferentes.
O Desafio: Identificando Falhas Críticas na Rede
Durante o monitoramento, o foco estava na identificação de anomalias que poderiam passar despercebidas em testes convencionais, mas que representam riscos operacionais reais. A análise permitiu detectar dois problemas principais:
- Pacotes GOOSE Duplicados: A presença de frames duplicados na rede, o que pode gerar processamento desnecessário nos IEDs e instabilidade na comunicação.
- Perda de Sincronização da MU: A detecção de falhas no sincronismo temporal, essencial para a amostragem correta de valores (Sampled Values) e para a correlação de eventos.
Análise Detalhada: O Caso da Mensagem “Busy”
Um dos pontos altos do estudo foi a detecção de mensagens de erro específicas pelo sistema de monitoramento da Conprove. Foi destacado um exemplo crítico de uma mensagem com status “busy” (ocupado) que foi recebida sem a devida sincronização.
Essa situação é particularmente perigosa pois, sem o sincronismo correto, a integridade dos dados é comprometida. O IED receptor pode interpretar erroneamente o estado do sistema ou descartar informações vitais, resultando em:
- Falhas na atuação da proteção;
- Complicações operacionais;
- Dificuldade no diagnóstico de eventos (SOE).
A Importância do Monitoramento Ativo
Este caso evidencia que apenas verificar a “conectividade” não é suficiente. É crucial monitorar a qualidade e a integridade dos pacotes (GOOSE e SV) e o status do sincronismo (PTP/IRIG-B) em tempo real.
A palestra completa demonstra como as ferramentas da Conprove são essenciais não apenas para testes, mas para a mitigação de riscos e a melhoria contínua das operações em subestações digitais.

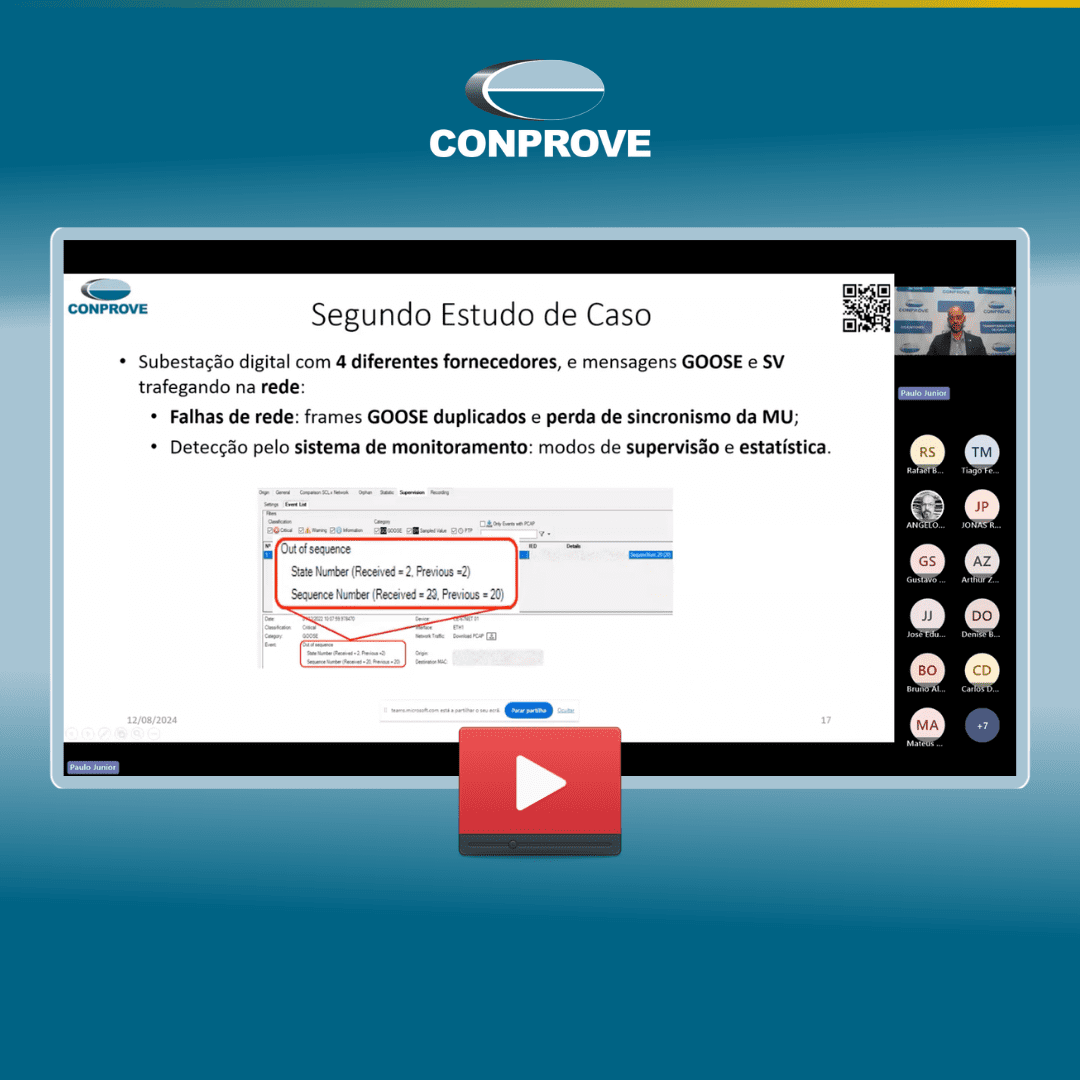

Assista ao Estudo de Caso Completo
Confira no vídeo abaixo a análise técnica detalhada e veja como diagnosticamos esses eventos na prática:
Quer elevar a confiabilidade da sua rede IEC 61850? Conheça nossas soluções para teste de comunicação em sistemas de potência e garanta que sua subestação esteja operando com máxima integridade.
