¿Qué es PS Simul?
PS Simul es un simulador gráfico desarrollado por Conprove para ayudar a ingenieros y técnicos en la modelación de sistemas eléctricos, automatización y protección. Con esta herramienta es posible crear circuitos lógicos y eléctricos, simular condiciones reales de operación y probar el comportamiento de protecciones en diferentes escenarios.
Entre sus funcionalidades destacan:
-
Simulación de interruptores, TCs, TPs, transformadores, cargas y sistemas equivalentes;
-
Implementación de lógicas de protección con bloques funcionales;
-
Visualización de señales, temporizaciones y activaciones;
-
Biblioteca de ejemplos con circuitos comentados y listos para usar.

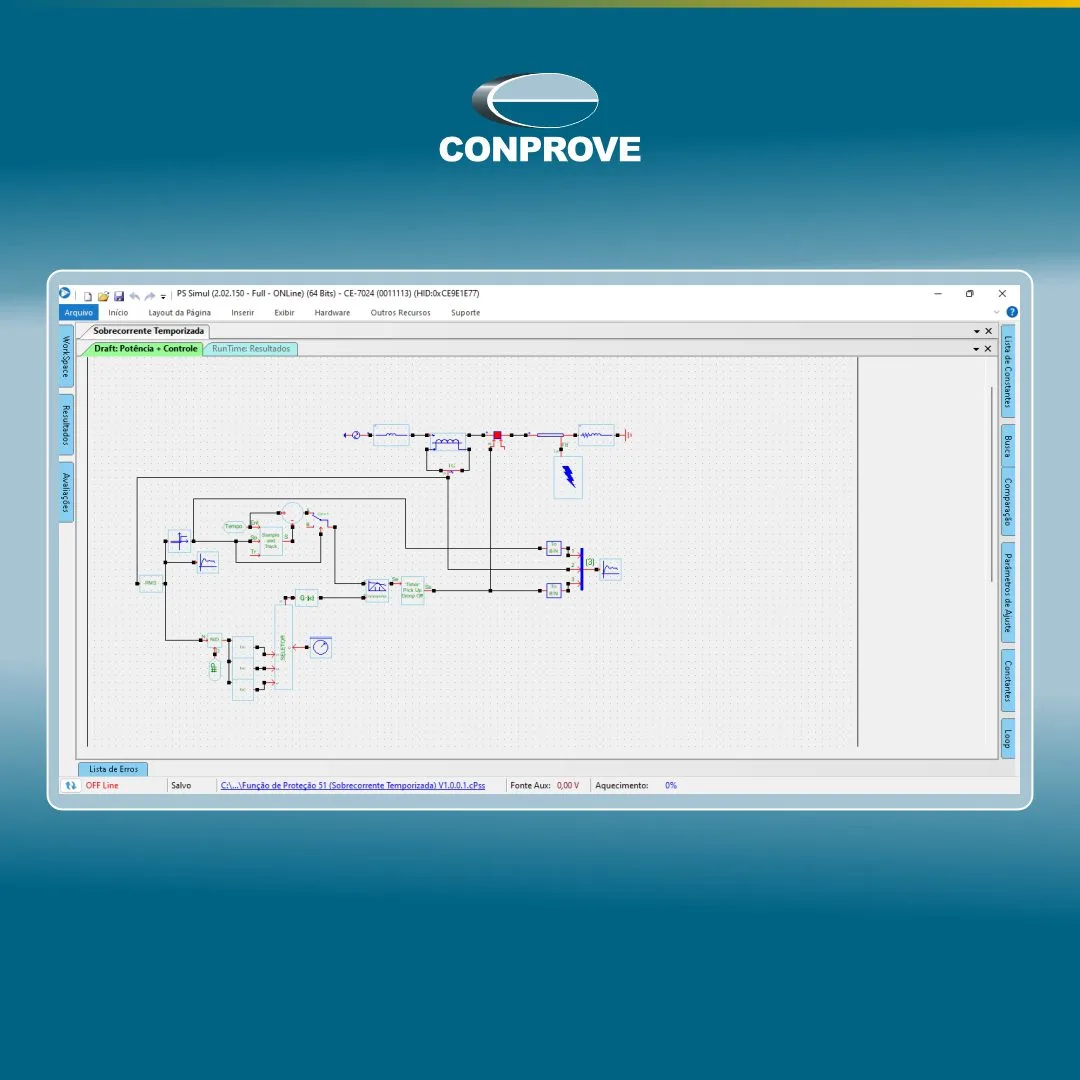

Ejemplo de la Función ANSI 51: ¿Cómo Funciona?
El circuito proporcionado por Conprove simula un sistema eléctrico simplificado que incluye:
-
Un sistema equivalente;
-
Un transformador de corriente ideal (TC);
-
Un interruptor de protección;
-
Un alimentador que representa las cargas del sistema.
La lógica de actuación está modelada para reflejar el comportamiento real de un relé de protección. El valor RMS de la corriente secundaria del TC se monitorea continuamente. A partir de este valor, se activan dos lógicas:
-
Cálculo del tiempo teórico de actuación, con base en los parámetros de la curva de sobrecorriente (pickup y dial de tiempo);
-
Conteo del tiempo real, que inicia cuando el valor RMS supera el pickup configurado.
Cuando el tiempo contado alcanza el valor teórico calculado, se envía el comando de disparo (trip), que actúa sobre el interruptor, aislando el defecto.
Esta estructura ofrece una visualización clara del proceso de protección, permitiendo al usuario comprender la relación entre corriente, curva característica y tiempo de actuación.
Aplicaciones y Beneficios
El principal diferencial de este ejemplo es su enfoque didáctico, útil tanto para profesionales con experiencia como para estudiantes de ingeniería eléctrica. Además, la posibilidad de ajustar parámetros y simular diferentes condiciones hace de PS Simul una herramienta práctica y eficaz para entrenamiento interno, validación de proyectos y desarrollo de estudios técnicos.
Entre los beneficios se destacan:
-
Reducción del tiempo en la construcción de lógicas complejas;
-
Posibilidad de probar estrategias antes de su aplicación en campo;
-
Comprensión visual del comportamiento de las protecciones;
-
Acceso gratuito a la biblioteca de ejemplos.
Conclusión
El uso de herramientas como PS Simul demuestra el compromiso de Conprove con el desarrollo técnico de la ingeniería eléctrica en Brasil. La simulación de la función ANSI 51 es solo un ejemplo de lo que se puede hacer con esta plataforma, que se consolida como una aliada indispensable para profesionales que buscan calidad, eficiencia e innovación en protección eléctrica.
