Cliente – Servidor IEC 61850
Comunicación MMS para Supervisión y Control en Entornos Digitales
La norma IEC 61850 representa un avance significativo en el desarrollo de sistemas de automatización y protección en el sector eléctrico, estableciendo una plataforma estandarizada para la comunicación entre Dispositivos Electrónicos Inteligentes (IEDs) y sistemas SCADA (Supervisión, Control y Adquisición de Datos). Uno de los pilares de esta norma es el modelo de comunicación cliente/servidor, basado en el protocolo MMS – Manufacturing Messaging Specification, definido en la sección IEC 61850-8-1.
¿Qué es la Comunicación Cliente/Servidor?
El modelo cliente/servidor en el contexto de la IEC 61850 permite que los sistemas de supervisión (clientes) accedan a la información de los IEDs (servidores), como medidas analógicas, estados de señales digitales, alarmas y comandos de control. Esta comunicación se basa en solicitudes y respuestas estandarizadas que garantizan interoperabilidad entre dispositivos de diferentes fabricantes.
Este modelo es ampliamente utilizado para:
- Supervisión remota de subestaciones;
- Control de equipos de campo;
- Monitoreo de variables en tiempo real;
- Intercambio de datos con bancos de históricos y sistemas de ingeniería;
- Integración con sistemas de gestión energética.
Protocolo MMS (Manufacturing Messaging Specification)
El protocolo MMS es el mecanismo utilizado para la comunicación cliente/servidor en la norma IEC 61850. Define cómo se organizan, acceden y transmiten los datos entre los dispositivos, proporcionando una interfaz robusta, confiable y segura.
Principales características del MMS:
- Modelo orientado a objetos: Los datos de los IEDs están organizados en estructuras jerárquicas de fácil acceso y manipulación.
- Lectura y escritura de datos en tiempo real;
- Ejecución de comandos remotos, como apertura/cierre de interruptores;
- Suscripción a eventos con sello de tiempo, asegurando trazabilidad;
- Transferencia de archivos y registros de perturbaciones (COMTRADE);
- Alta confiabilidad para sistemas críticos del sector eléctrico.
Soluciones de Conprove para Pruebas con MMS
Conprove ofrece al mercado soluciones versátiles y completas para pruebas con comunicación MMS bajo la norma IEC 61850. Con equipos universales y herramientas intuitivas, es posible realizar simulaciones realistas y diagnósticos precisos tanto en laboratorios como en campo. La plataforma permite una integración eficiente con IEDs y sistemas SCADA, optimizando las actividades de puesta en servicio, validación y mantenimiento. Todo esto con el soporte del software CTC – Conprove Test Center, que proporciona una experiencia práctica, segura y alineada con las exigencias del sector eléctrico.
Usando el software CTC – Conprove Test Center, es posible:
- Configurar conexiones MMS con IEDs reales;
- Leer datos analógicos y digitales en tiempo real;
- Simular comandos de control vía MMS y verificar la respuesta de los dispositivos;
- Automatizar pruebas de supervisión SCADA con registro de eventos y alarmas;
- Validar la estructura de los archivos SCL (Substation Configuration Language);
- Evaluar el desempeño y confiabilidad de la comunicación cliente/servidor en redes Ethernet.
Aplicaciones Típicas
Las pruebas con MMS se aplican en:
- Puesta en servicio de subestaciones digitales IEC 61850;
- Pruebas de interoperabilidad entre sistemas SCADA e IEDs;
- Evaluación de la respuesta a comandos y alarmas remotas;
- Simulación de escenarios de falla para análisis de comportamiento;
- Capacitación técnica en laboratorios de automatización y protección.
Configuración del IED en Modo de Simulación vía MMS: Recursos de la Norma IEC 61850 para Pruebas y Simulaciones
Una aplicación típica, utilizando la comunicación Cliente/Servidor en el ámbito de las subestaciones digitales, es que el IED sea colocado en modo de simulación remotamente por medio de comandos MMS. En la práctica, esto permite que las herramientas de ingeniería y pruebas controlen el estado operacional del equipo de forma estandarizada por la red, aumentando la flexibilidad de los ensayos y reduciendo las intervenciones locales en campo.
Al realizar pruebas en subestaciones basadas en la IEC 61850, entender el Modey el Behavior del IED es lo que separa un ensayo seguro de un riesgo operacional.
¿Por qué esto es crítico?
El objetivo principal es evitar actuaciones incorrectas, como um disparo (trip)accidental, durante las pruebas, manteniendo la lógica activa, pero controlando las salidas.
Diferencia esencial
- Mode: es lo que usted configura en el IED;
- Behavior: es lo que usted lee de vuelta (solo lectura), reflejando el estado efectivo del equipo considerando la jerarquía y las restricciones.
En otras palabras: usted solicita el Mode, pero es el Behaviorel que confirma cómo el IED realmente está operando.

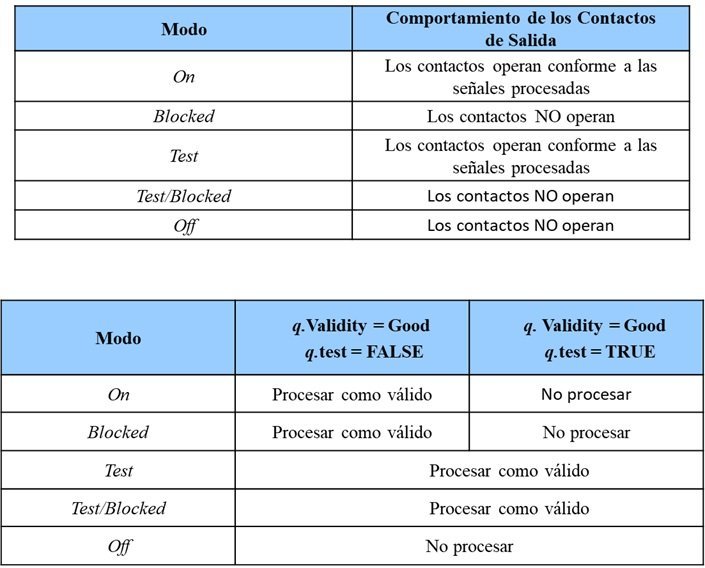

Estados principales de Mode
Cada modo define cómo se comportan los contactos de salida:
- On: contactos operan normalmente
- Blocked: contactos no operan
- Test: la lógica procesa señales, y las salidas continúan operando
- Test/Blocked: la lógica procesa, pero las salidas están bloqueadas
- Off: no procesa
En la práctica de pruebas en subestación energizada, el estado más seguro es Test/Blocked.
Interacción con el test bit
El procesamiento también depende del campo quality recibido:
- En On o Blocked: los datos con test bit = TRUE no son procesados;
- En Test o Test/Blocked: los datos de prueba son aceptados;
- En Off: nada es procesado.

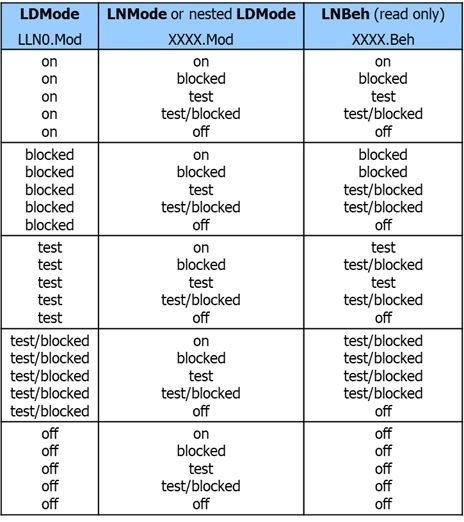

La jerarquía importa
La IEC 61850 define uma jerarquia entre Logical Device y Logical Node.
Si un nivel superior está em Test, los niveles inferiores quedan restringidos a modos compatibles (Test, Test / Blocked o Off).
Buenas prácticas esenciales
- Bloquear salidas durante las pruebas;
- Garantizar que solo los IEDs en simulación procesen las tramas de prueba;
- Preparar la red de la subestación para el tráfico adicional proveniente de los dispositivos de prueba, es decir, tráfico con las tramas de simulación (ancho de banda duplicado).
Cuando se aplica correctamente, el recurso de simulación permite probar la lógica completa sin interrumpir el servicio, una de las grandes ventajas de las subestaciones digitales.
Beneficios Técnicos y Operativos
- Reducción de fallos de integración SCADA/IED;
- Diagnóstico detallado de la estructura de datos y comunicación;
- Identificación de inconsistencias en archivos de configuración;
- Mayor eficiencia en pruebas de sistemas de automatización.
