Capacitação completa e prática em ensaios de IEDs de proteção, cobrindo fundamentos, normas técnicas, metodologias e procedimentos para relés eletromecânicos, estáticos e numéricos — do comissionamento à manutenção periódica.

Objetivos do curso

Compreender os objetivos dos ensaios e os diferentes tipos de testes (tipo, fábrica, rotina e campo).
Aplicar as normas IEC pertinentes e a IEEE 60255‑121 para relés de distância.
Executar testes de funções essenciais: sobrecorrente, diferencial, direcional, distância, sobre/subtensão e térmica.
Utilizar instrumentos de teste para comissionamento e manutenção com rastreabilidade e critérios de aceite.

Programa

1) Fundamentos e normas

Objetivos dos ensaios em IEDs de proteção.
Tipologias: testes de tipo, testes de fábrica, testes de rotina e testes de campo.
Referenciais normativos: IEC (família 60255) e IEEE 60255‑121 (ensaios em relés de distância).
Revisão das principais funções a serem testadas: 50/51, 87, 67, 21, 27/59 e função térmica.

2) Relés eletromecânicos — manutenção e comissionamento

Aspectos construtivos e calibração.
Estudo e testes dos modelos: IAC, BDD, IAV, GCX.
Procedimentos de manutenção e ensaios de comissionamento.

3) Relés estáticos — manutenção e comissionamento

Construção de comparadores, filtros e implementação de funções (50/51, 87, 21).
Estudo e testes dos modelos: PVI, INI, DF.
Procedimentos de manutenção e ensaios aplicados.

4) Relés numéricos — manutenção e comissionamento

Arquitetura dos relés digitais: algoritmos, medição via DFT, registros e lógicas.
Estudo e testes de: 7SA, SR 745, SEL751A.
Exercícios de comissionamento, ajustes e análise de desempenho.

5) Instrumentação de testes

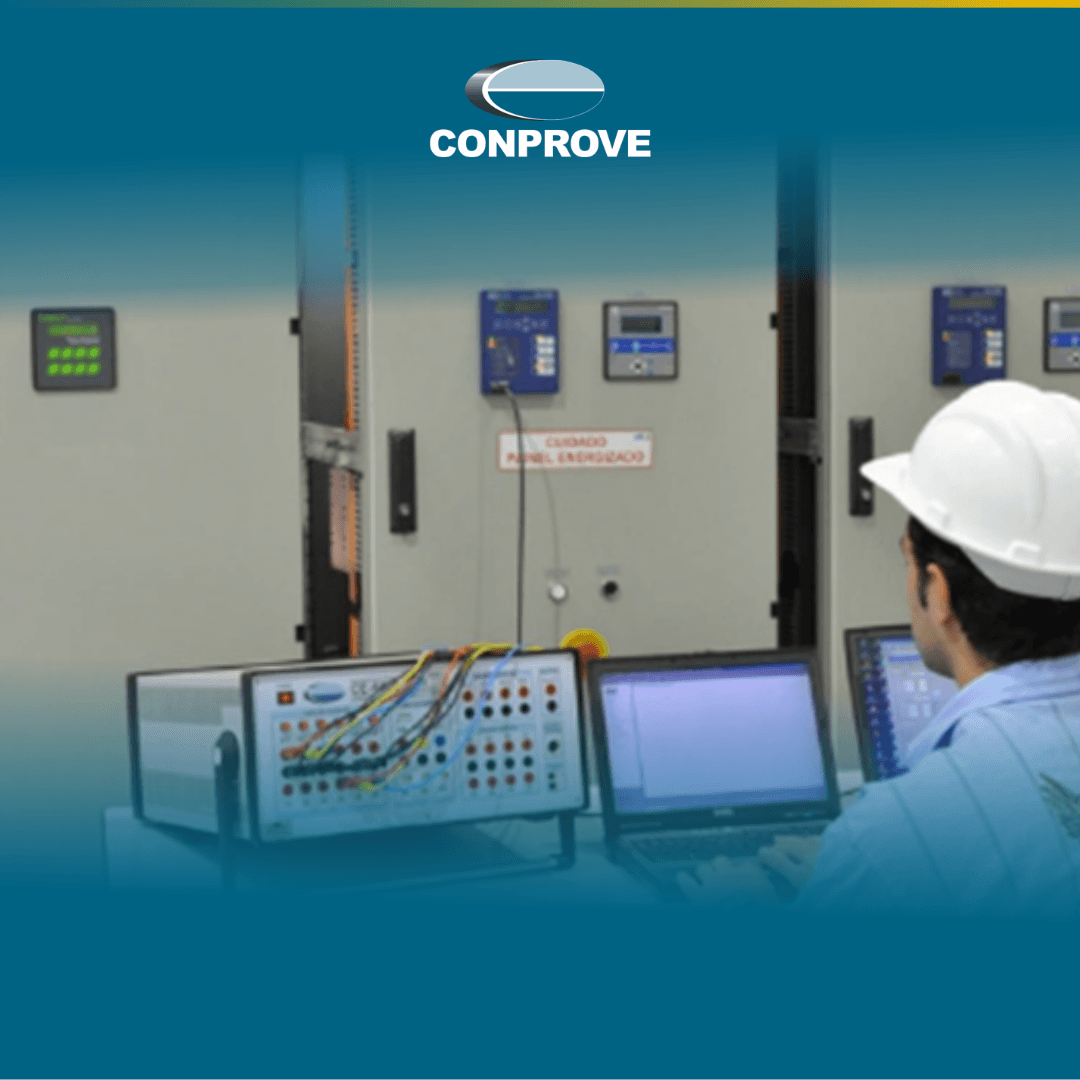

Malas de testes microprocessadas para comissionamento e manutenção.
Recursos para injeção, aquisição, automação de rotinas e geração de relatórios.

Metodologia

Aulas expositivas objetivas + laboratórios hands‑on.
Execução de testes manuais e automáticos por função e tecnologia.
Obtenção e análise de oscilografias, medições e logs de eventos.
Levantamento de características, critérios de aceite e relatórios padronizados.

Resultados de aprendizagem

Capacidade de planejar e executar ensaios de comissionamento e manutenção.
Aplicação prática de normas IEC/IEEE em testes funcionais.
Leitura crítica de evidências (oscilografias, logs e relatórios) e tomada de decisão.
Padronização de critérios de aprovação e rastreabilidade técnica.

Público‑alvo

Profissionais de proteção, comissionamento, operação e manutenção em sistemas elétricos.
Engenheiros(as) e técnicos(as) que atuam com relés eletromecânicos, estáticos e numéricos.
