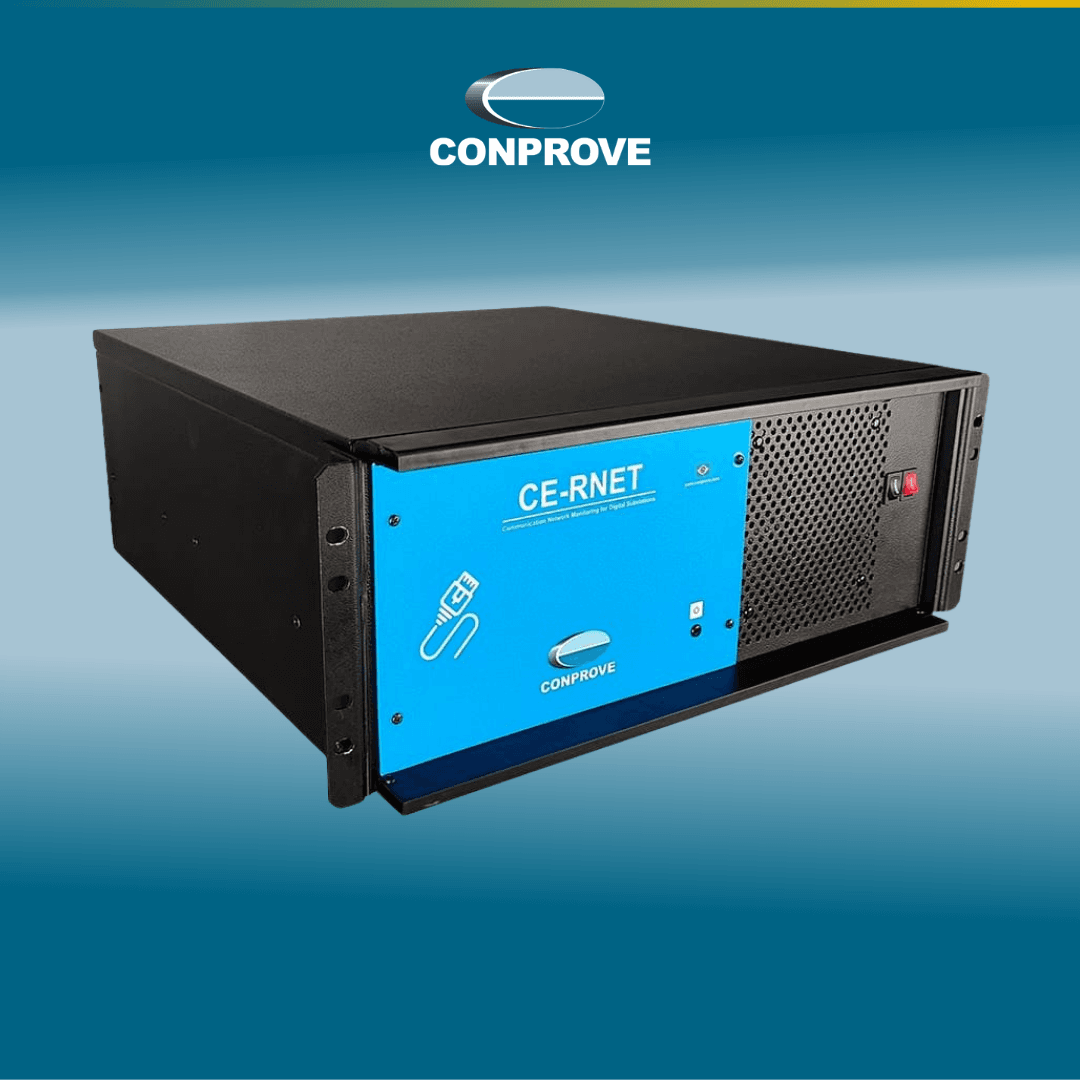

Solução de monitoramento e diagnóstico 24/7 para redes de subestações digitais baseadas na IEC 61850, projetada para atender aos requisitos do ONS (Submódulo 2.11, item 7). Disponível em versões de rack CE‑RNET4 e portátil CE‑MNET4.
Objetivo e conformidade
- Atender e superar os requisitos mínimos do ONS para supervisão contínua das redes em subestações digitais.
- Fornecer observabilidade completa do tráfego e rastreabilidade via registros e alarmes integrados.
Modos de operação
- Validação do SCL: comparação do arquivo SCL importado com o tráfego real da rede.
- Não Previstos: identificação de tráfego não declarado no SCL.
- Estatística: análise estatística de GOOSE e Sampled Values (SV).
- Supervisão/Monitoramento: método híbrido (sniffer + MMS) para eventos de rede, monitorando GOOSE, SV, PTP, PRP, Logical Nodes (via MMS) e autossupervisão do dispositivo.
- Logs e alarmes: eventos de falha registrados em PCAP e disponibilização de alarmes ao SCADA via MMS.
Arquitetura e conectividade
- 4 portas SFP (1 Gbps) dedicadas a testes, diagnóstico e monitoramento.
- 1 porta SFP exclusiva para PTP, garantindo sincronização de tempo precisa.
- 2 portas RJ45 para comunicação, MMS e suporte técnico.
- Interface amigável e intuitiva, com foco em operação contínua 24/7.
Aplicações típicas
- Monitoramento permanente de GOOSE, SV, PTP e PRP em subestações digitais.
- Auditoria de conformidade e integridade do SCL em comissionamento e operação.
- Diagnóstico de desempenho de rede, latência e eventos anômalos.
- Integração com SCADA para alarmes e supervisão centralizada.
Benefícios principais
- Conformidade regulatória com o ONS de forma nativa.
- Detecção precoce de desvios e tráfego não previsto.
- Redução de tempo de diagnóstico com estatísticas e logs PCAP.
- Integração direta com o ecossistema IEC 61850 via MMS, PTP e PRP.
Link
- Página da solução (PT):
Monitoramento de Rede nas Subestações Digitais Baseadas na IEC 61850
