As subestações digitais baseadas em IEC 61850 elevaram o patamar de interoperabilidade, rastreabilidade e eficiência em proteção, controle e medição. Ao mesmo tempo, trouxeram um novo desafio para engenharia e operação: o desempenho do sistema passa a depender, de forma direta, da qualidade da comunicação no Process Bus.
Em outras palavras: não basta “estar comunicando”. É preciso testar, monitorar e diagnosticar continuamente para garantir que GOOSE, Sampled Values e sincronismo temporal estejam coerentes — especialmente em cenários de comissionamento, manutenção e troubleshooting.

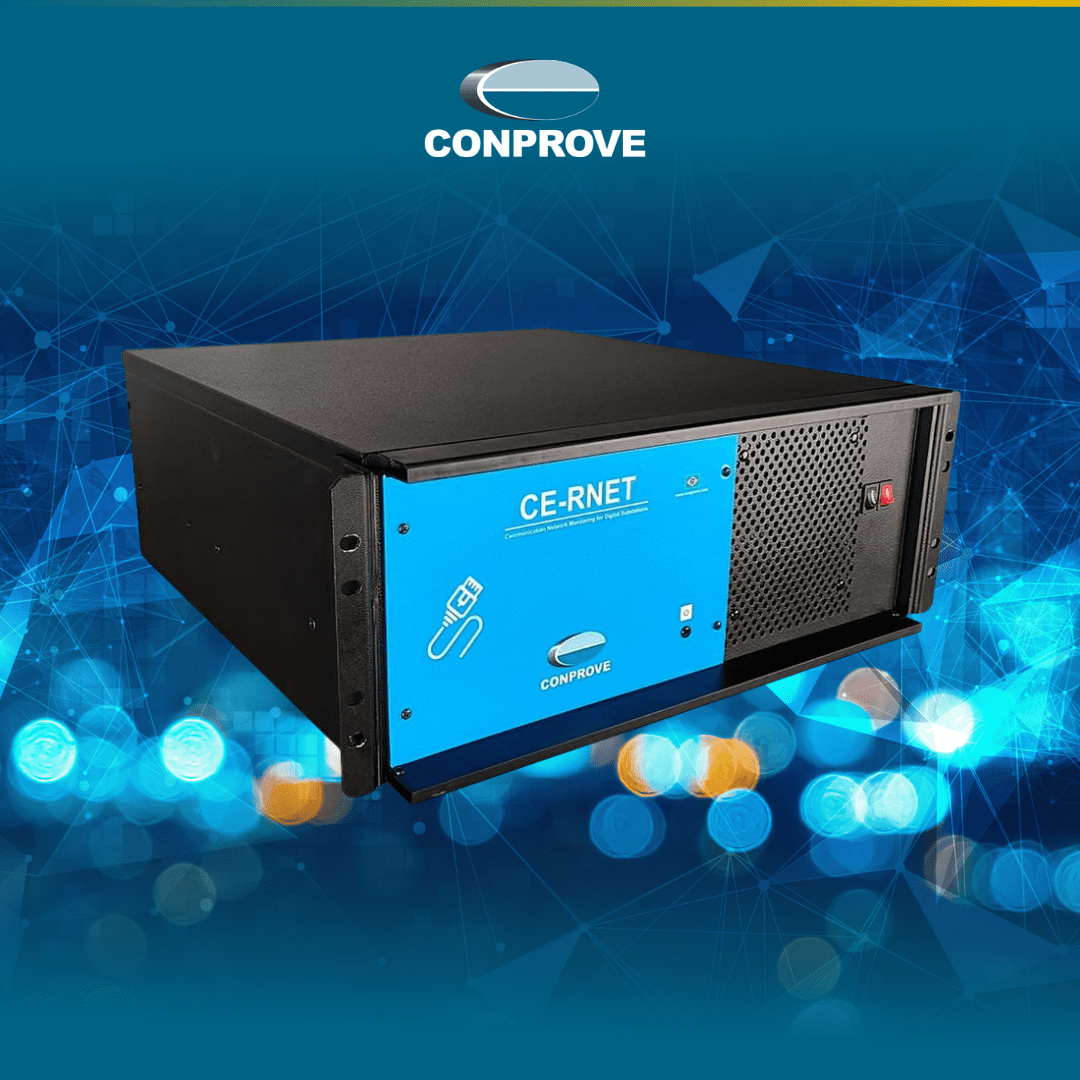

É exatamente nesse contexto que o CE-RNET4 se posiciona: um testador em rack que reúne, em um único equipamento, recursos de testes, diagnósticos e monitoramento em subestações digitais, com suporte total às normas IEC 61850 e IEC 61869.
Saiba mais sobre o CE-RNET4:
O que é o CE-RNET4 (e por que ele é “versátil”)
O CE-RNET4 é uma ferramenta projetada para atender diferentes necessidades do ciclo de vida de um sistema IEC 61850 — desde a validação inicial até o monitoramento permanente da rede.
Ele engloba múltiplas funcionalidades em um único instrumento para testes do sistema elétrico, permitindo que a equipe técnica tenha:
- uma plataforma para interagir ativamente com o tráfego (publicando e subscrevendo mensagens), e
- um mecanismo para observar e diagnosticar a rede em operação (captura e análise de pacotes).
Essa combinação é o que torna o CE-RNET4 especialmente útil em ambientes onde tempo de janela, evidência técnica e confiabilidade operacional são requisitos.
Publicação e subscrição de mensagens: GOOSE e Sampled Values
Em subestações digitais, dois tipos de mensagens estão entre os mais críticos para operação e proteção:
- GOOSE (eventos e comandos em alta prioridade)
- Sampled Values (SV) (amostras digitalizadas para medição/proteção)
O CE-RNET4 é capaz de publicar e subscrever tanto GOOSE quanto SV, conforme as normas IEC 61850 / IEC 61869, o que abre possibilidades importantes para:
- validação de engenharia e de assinaturas (subscribe/publish)
- testes de interoperabilidade e consistência de mensagens
- simulação de cenários e checagens funcionais em comissionamento
- verificação do comportamento real do Process Bus
Sincronismo temporal com PTP (IEEE 1588): quando o tempo é parte do teste
Em um ambiente digital, tempo é requisito funcional. Se o sincronismo falha, o sistema pode perder consistência — e a consequência pode aparecer como instabilidade, erros de amostragem, alarmes ou comportamento inesperado em funções dependentes de tempo.
O CE-RNET4 permite sincronismo temporal por meio do PTP (IEEE 1588) e, no contexto de diagnóstico, também apoia a avaliação do sincronismo ao observar os pacotes PTP do Grandmaster.
Isso contribui para que a equipe consiga responder perguntas essenciais, como:
- o sincronismo está estável e coerente?
- existem variações que impactam SV/GOOSE e desempenho do barramento?
- o comportamento temporal observado está compatível com a expectativa do projeto?
Modos de monitoramento: capturar, analisar e acelerar o troubleshooting
Além de atuar nas mensagens, o CE-RNET4 possui modos de monitoramento que capturam o tráfego da rede da subestação e analisam os pacotes que circulam por ela. É nesse ponto que a ferramenta se torna um acelerador de troubleshooting.
Com as mensagens capturadas, é possível:
- realizar análises estatísticas do tráfego
- detectar problemas e atrasos nos pacotes
- avaliar a sincronização das mensagens via pacotes PTP do Grandmaster
- verificar se há mensagens perdidas ou não enviadas
- detectar a presença de órfãos
- avaliar o desempenho geral do Process Bus da subestação
Na prática, isso transforma o diagnóstico de rede em um processo mais objetivo, com dados e evidências — reduzindo “achismos” e acelerando a resolução.
Benefícios práticos para engenharia, comissionamento e operação
Ao combinar testes ativos e monitoramento analítico, o CE-RNET4 tende a trazer ganhos diretos em:
- confiabilidade (rede mais observável e controlável)
- produtividade em comissionamento (validações mais rápidas e consistentes)
- redução de risco (detecção precoce de falhas e degradações)
- rastreabilidade (evidência técnica para aceitação, auditoria e pós-evento)
- padronização (procedimentos replicáveis entre equipes e projetos)
Conclusão
O CE-RNET4 é uma solução robusta para quem precisa elevar o nível de testes, diagnósticos e monitoramento em subestações digitais — com foco em IEC 61850 / IEC 61869, mensagens GOOSE/Sampled Values, e sincronismo PTP (IEEE 1588). Ao capturar e analisar o tráfego do Process Bus, ele apoia o troubleshooting com evidência técnica e permite avaliar o desempenho da rede como um todo.
