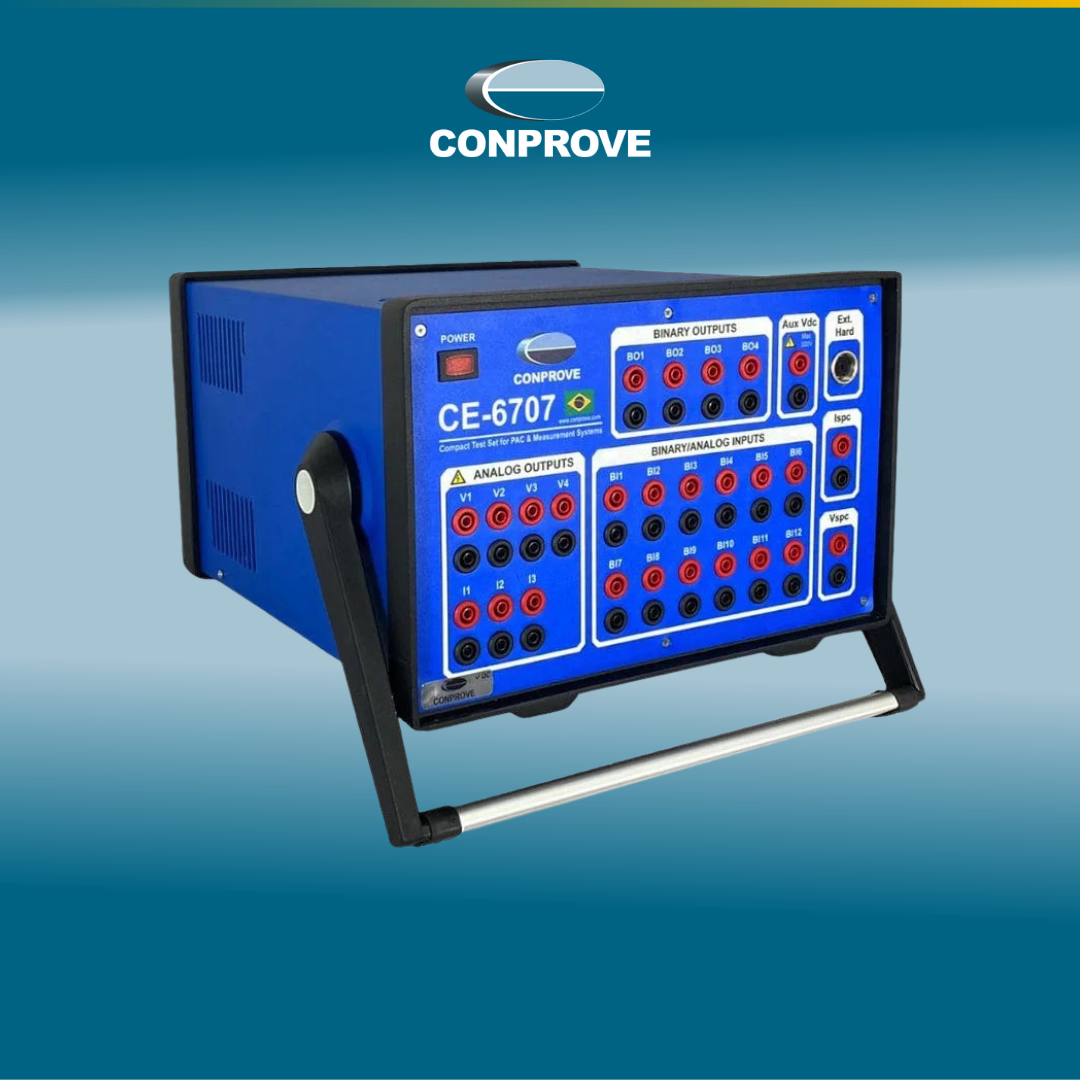

O CE‑6707 concentra em um único equipamento tudo o que você precisa para testar e calibrar ativos de proteção, automação, controle e medição no nível secundário — de relés eletromecânicos (alto burden)a IEDs digitais — com alta potência, precisão e formato super portátil para campo ou laboratório.

Saiba mais:
https://conprove.com/produto/03-ce-6707-testador-compacto-para-protecao-automacao-controle-e-medicao-com-suporte-total-a-norma-iec-61850/

Por que o CE‑6707

Alta potência e precisão para ensaios exigentes em relés eletromecânicos de alta impedância, sem hardware adicional.
Arquitetura com 3 canais de corrente + 4 canais de tensão para testes trifásicos completos.
Medições integradas: afundamentos, harmônicas até a 50ª, potência ativa/reativa/aparente (P/Q/S) e visualização da forma de onda em tempo real.
Geração de sinais via DSP, com frequência contínua de até 3 kHz, garantindo fidelidade e estabilidade.
Controle total por software (instrumentação virtual) no CTC – Conprove Test Center, permitindo testes manuais e automáticos reprodutíveis.

Suporte a IEC 61850 / IEC 61869 (opcional)

Envio e recepção de GOOSE e Sampled Values (SV) para testes digitais nativos.
Comparação de tempos entre contato físico (fio de cobre) e evento via GOOSE na rede Ethernet.
Avaliação das diferenças entre sinais analógicos e SV, qualificando latência, coerência e desempenho.
Conformidade com IEC 61869 para instrumentação digital e validação de medição.

O que você testa com o CE‑6707

Relés de proteção: eletromecânicos, estáticos e microprocessados.
Funções clássicas (50/51, 27/59, 81, 67, 87 etc.), lógica e intertravamentos.
Medição e qualidade de energia: harmônicos, afundamentos, P/Q/S.
Fluxos híbridos: comparação analógico vs. digital (SV/GOOSE) em arquiteturas IEC 61850.

Benefícios práticos

Portabilidade real para campo, sem abrir mão de potência para alto burden.
Padronização e rastreabilidade: sequências automatizadas, repetibilidade e relatórios consistentes no CTC.
Redução de tempo em FAT/SAT, com diagnósticos objetivos e evidências robustas.
Futuro‑proof: pronto para migrar de testes convencionais para subestações digitais.

Como começar

Defina seu escopo (ex.: verificação de sobrecorrente em relé eletromecânico + comparação de tempo via GOOSE).
Monte o plano de testes no CTC, escolhendo manual ou automático, canais e tolerâncias.
Use as medições internas para validar P/Q/S e harmônicos; gere o relatório automático com prints e evidências.
Se necessário, habilite o opcional IEC 61850/61869 para fechar o ciclo analógico + digital.

Quer acelerar a implantação? Posso montar um roteiro de testes no CTC (passo a passo, tolerâncias e templates de relatório) alinhado ao seu parque de relés e à sua arquitetura de rede.
