Network Analysis and Diagnostics (Network AD) es una poderosa herramienta que forma parte de las soluciones CONPROVE para el monitoreo y diagnóstico de redes de comunicación en subestaciones digitales basadas en la norma IEC 61850: CE-RNET4 (versión para rack) y CE-MNET4 (versión portátil).

Diseñado para cumplir (y superar) los requisitos mínimos descritos en la revisión del submódulo 2.11 – ítem 7 – del ONS, el software controla la unidad de procesamiento mediante acceso remoto en una red local o remota (nube) y cuenta con una interfaz totalmente amigable e intuitiva. Posee múltiples funcionalidades que hacen que el sistema sea extremadamente potente y, al mismo tiempo, fácil de operar y autoexplicativo.

Funciones principales del software:

• Verificar la comunicación IEC 61850;

• Analizar el tráfico de red;

–

Análisis estadístico y de rendimiento:

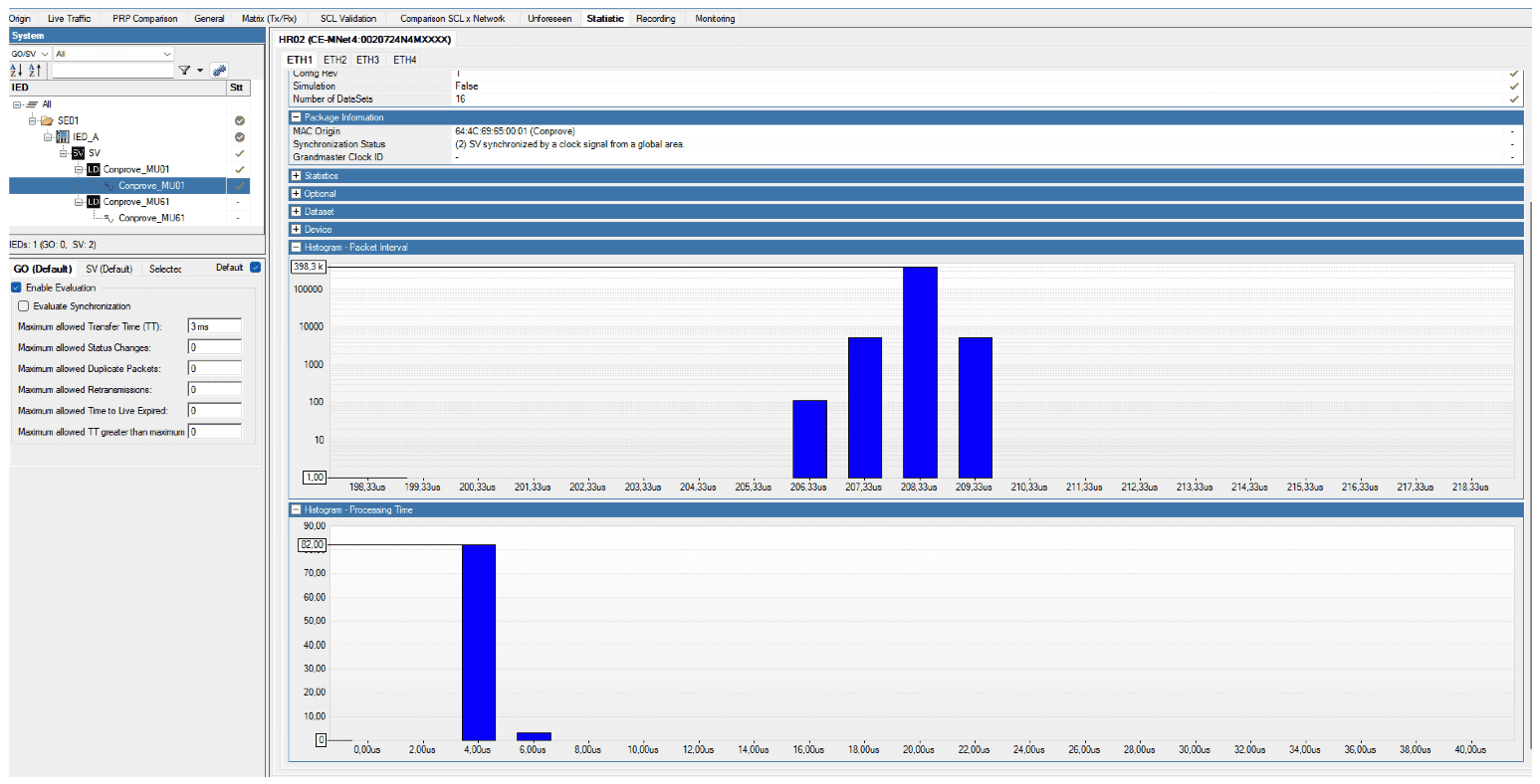

• Realizar análisis estadísticos de mensajes GOOSE y Sampled Values;

• Evaluar el rendimiento de los mensajes;

• • Detectar y señalar ausencia de mensajes esperados;

  • Detectar y señalar presencia de mensajes no esperados;

  • Detectar y señalar problemas en mensajes GOOSE, SV y PTP;

  • Monitoreo de red PRP;

  • Monitoreo de IEDs mediante comunicación Cliente/Servidor (MMS);

• Captura de mensajes de red;

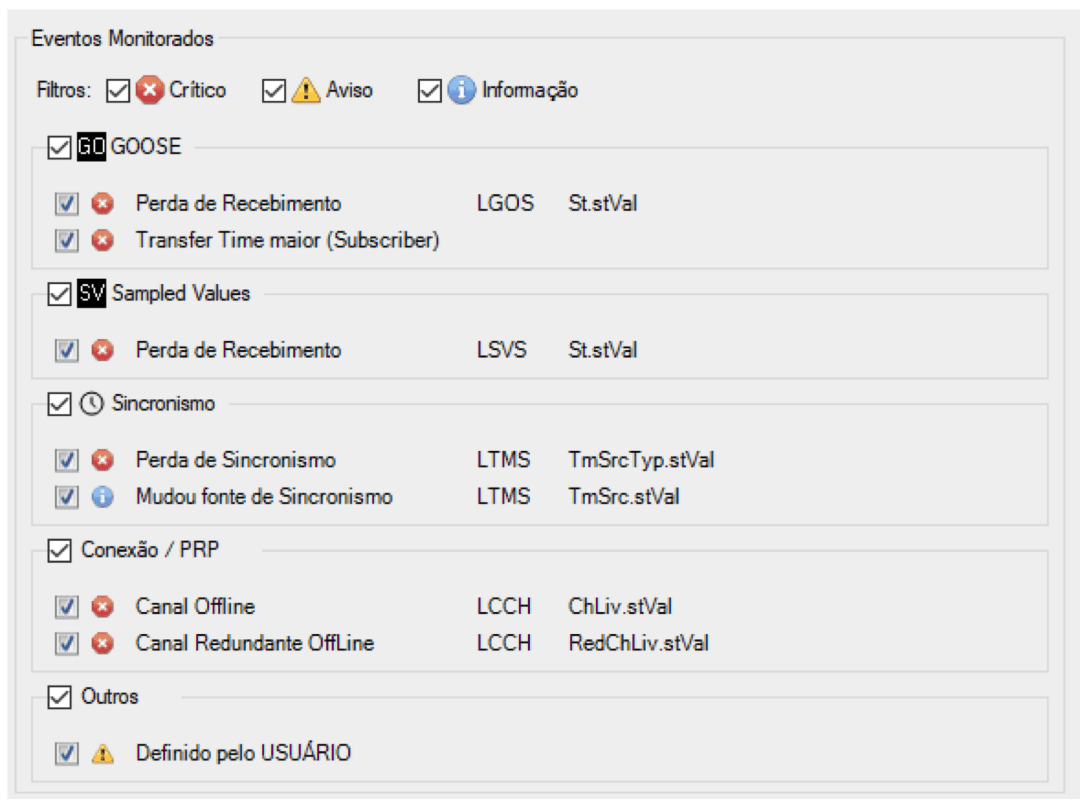

• Enviar alarmas de eventos de fallo de red al sistema SCADA vía MMS o GOOSE, configurable por el usuario.

Detalles de monitoreo de eventos

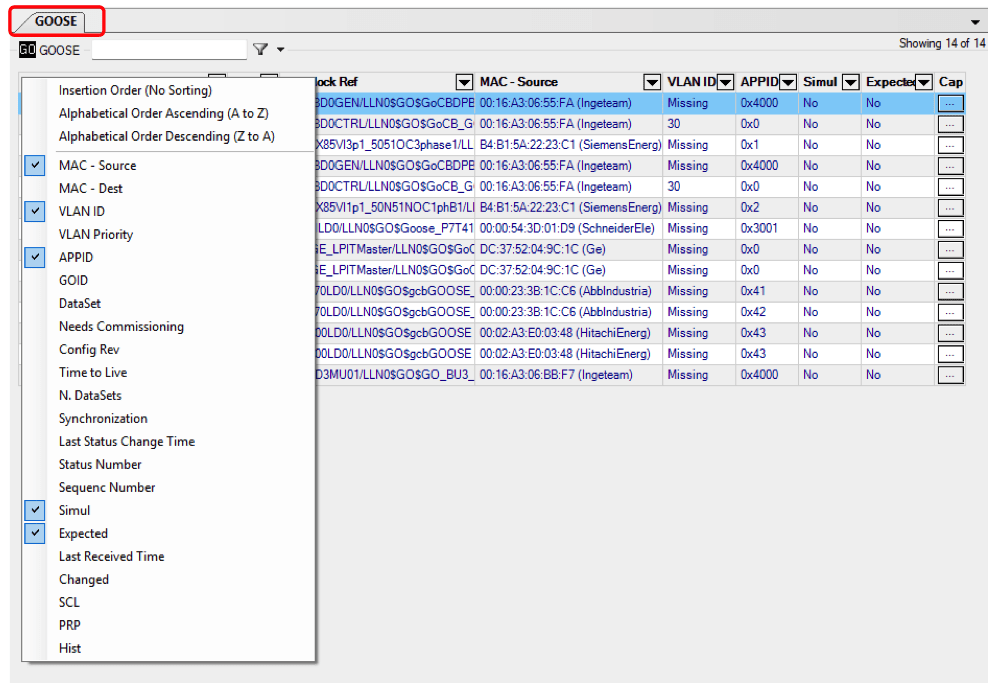

GOOSE

• TTL expirado – Detecta interrupciones en el envío de mensajes más allá del tiempo definido.

• Fuera de secuencia – Detecta pérdida o desorden de mensajes.

• Error de formato – Detecta si el mensaje fue corrompido.

• Tiempo de transferencia excedido – Comprueba si el tiempo de transferencia supera el límite definido.

• Comparación SCL – Compara todos los campos del mensaje con el archivo SCL.

• Nunca visto – Identifica si un mensaje no ha sido recibido en un tiempo máximo definido.

• Validez GOOD cambiada – Detecta cambios en el estado “Good” de los Quality Bits.

• Test Bit cambiado – Detecta cambios en el Test Bit de los Quality Bits.

• Bits de Time Quality cambiados – Identifica alteraciones en bits de calidad de tiempo.

• Reloj no sincronizado – Comprueba cambios en el bit de sincronización.

• Cambio rápido de StNum – Detecta múltiples eventos GOOSE en corto tiempo.

• Apareció – Detecta mensajes enviados después de un evento “Nunca visto”.

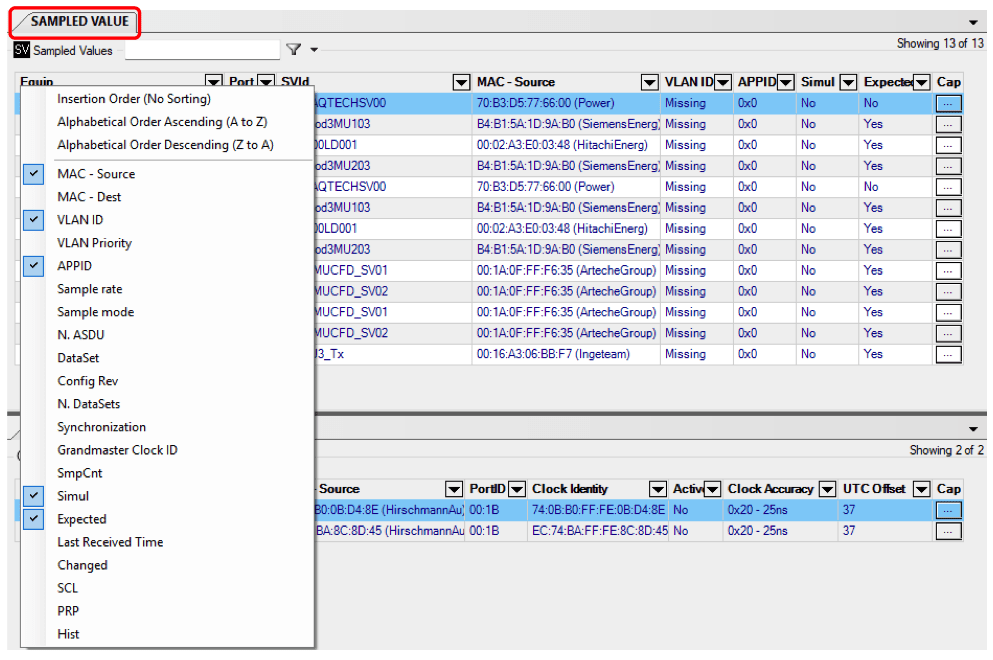

Sampled Values

• Timeout – Detecta interrupción en el envío de mensajes.

• Fuera de secuencia – Detecta pérdida o desorden de mensajes.

• Error de formato – Detecta corrupción del mensaje.

• Procesamiento mayor – Comprueba si el tiempo de digitalización es correcto.

• Tiempo entre tramas – Verifica si coincide con la tasa de muestreo.

• Comparación SCL – Compara todos los campos con el archivo SCL.

• Nunca visto – Identifica mensajes no recibidos en el tiempo definido.

• Validez GOOD cambiada – Detecta cambios en Quality Bits.

• Test Bit cambiado – Detecta cambios en Test Bit.

• Deslizamiento de reloj – Detecta si el reloj se desvía.

• Bandera de sincronismo cambiada – Detecta cambios en la bandera de sincronismo.

• Reloj no sincronizado – Detecta pérdida de sincronización.

• Apareció – Detecta mensajes enviados tras “Nunca visto”.

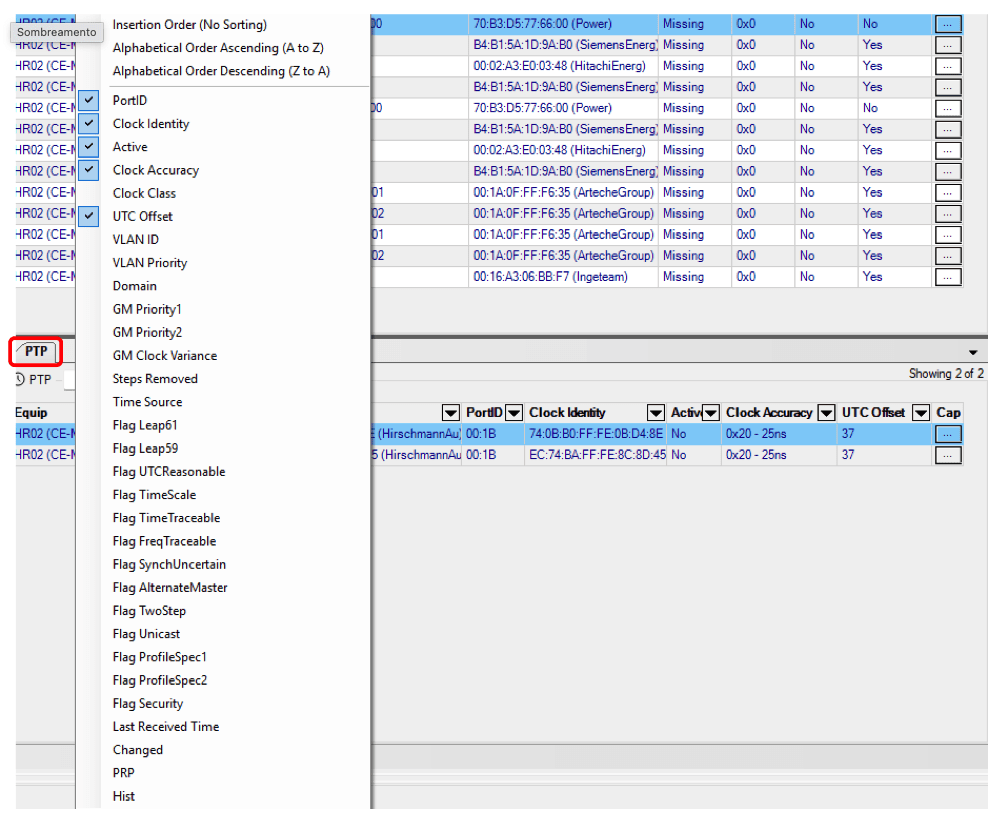

PTP

• Ausencia de mensajes – Detecta ausencia de mensajes del Grand Master.

• Tiempo entre mensajes – Comprueba si coincide con el perfil.

• Pérdida de mensajes – Detecta pérdidas del GM.

• Precisión del maestro cambiada – Detecta cambios en precisión.

• Clase de reloj cambiada – Detecta cambios en clase de reloj.

• Desfase UTC actualizado – Detecta cambios en offset UTC.

• Maestro activo – Detecta si el GM se activa.

• Apareció – Detecta mensajes tras “Ausencia de mensajes”.

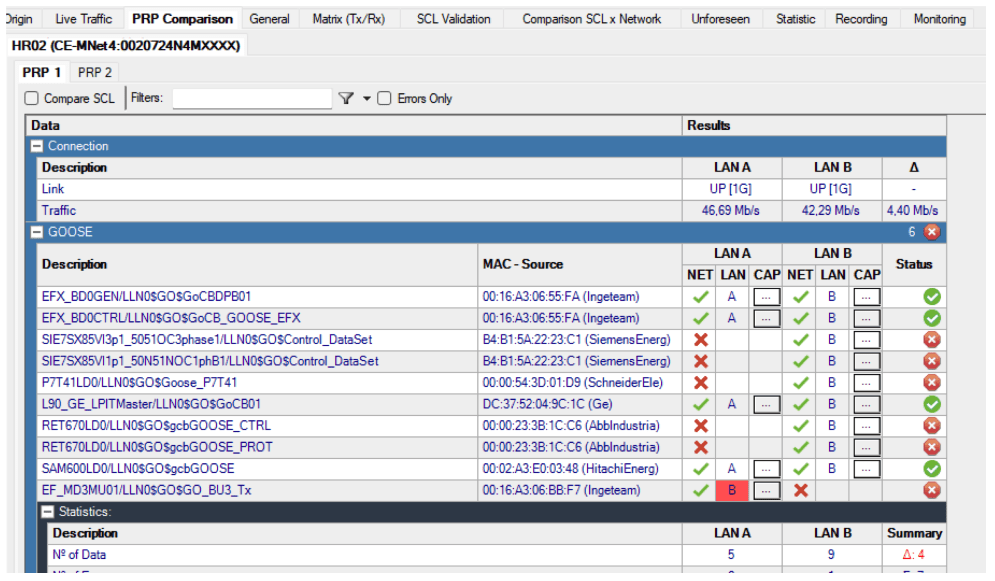

Redundancia PRP

• Fuera de secuencia – Detecta pérdida o retraso.

• Cruce de LANs – Detecta cruce de LAN A y B.

• Recepción duplicada – Detecta duplicación en ambas LANs.

• Sin etiqueta PRP – Detecta mensajes sin tag PRP.

• Definición PRP incorrecta – Detecta diferencias de configuración.

• Pérdida SV – Detecta pérdida de SV con tag PRP.

• Pérdida GOOSE – Detecta pérdida de GOOSE con tag PRP.

• Pérdida PTP – Detecta pérdida de PTP con tag PRP.

• Otras pérdidas – Detecta pérdida de otros mensajes PRP.

Dispositivo

• Sobrecarga – Detecta sobrecarga de procesamiento.

• Degradación óptica – Detecta degradación de señal óptica.

• Sincronización establecida – Detecta cuando sincroniza.

• Pérdida de sincronismo – Detecta pérdida de sincronización.

• Enlace establecido – Detecta enlace activo por puerto.

• Enlace perdido – Detecta pérdida por puerto.

Otros

• GOOSE no previsto – Detecta GOOSE fuera del SCL.

• SV no previsto – Detecta SV fuera del SCL.

• Definido por usuario – Monitorea cualquier mensaje fuera del SCL.
